Роз'єм GZ14U для реле R15 4P GZ14U-01 592027

Гніздо для реле – надійність та простота монтажу

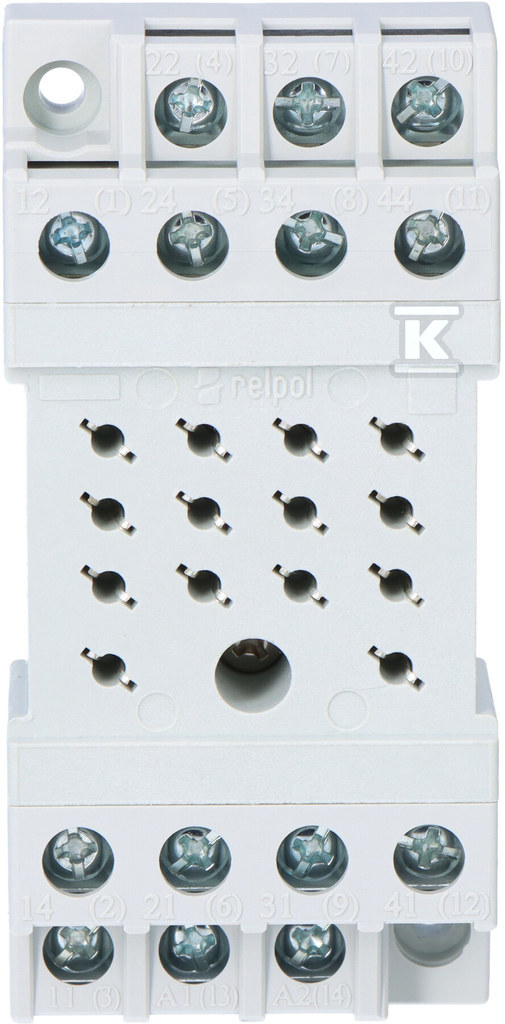

Гніздо штифтове GZ14U – це елемент, призначений для співпраці з реле R15 4P, що забезпечує зручне та безпечне з'єднання. Конструкція гнізда, виготовлена з високоякісних матеріалів, гарантує довговічність та стійкість до механічних пошкоджень. Сірий колір полегшує ідентифікацію та естетично вписується в установку.

Гніздо призначене для монтажу на стандартній шині 35 мм, що значно спрощує процес встановлення та дозволяє швидко створювати розширені системи керування. Відсутність сепарації ланцюгів робить його ідеальним рішенням для застосувань, де не потрібна гальванічна ізоляція.

Гніздо GZ14U характеризується точним розташуванням клем, що полегшує підключення провідників як котушки (A1(13) - A2(14)), так і контактів (11(3)-12(1)-14(2), 21(6)-22(4)-24(5), 31(9)-32(7)-34(8), 41(12)-42(10)-44(11)). Забезпечує безпечну роботу з навантаженнями до 10 A при напрузі 250 V AC.

Застосування гнізда GZ14U охоплює широкий спектр електричних установок та промислової автоматики. Чудово підійде в системах керування освітленням, опаленням, вентиляцією, а також у застосуваннях, що вимагають частого перемикання ланцюгів.

Варто пам'ятати: Для повного монтажного комплекту рекомендується докупити пружинну обійму типу GZ14 0737, яка збільшує висоту комплекту гніздо + реле приблизно на 4 мм, забезпечуючи додаткову стабільність з'єднання. Комплект гнізда з реле та обіймою має розміри 81 x 46 x 89,5 мм. Ступінь захисту IP20 захищає від дотику пальцями та від проникнення твердих тіл більших за 12,5 мм.
