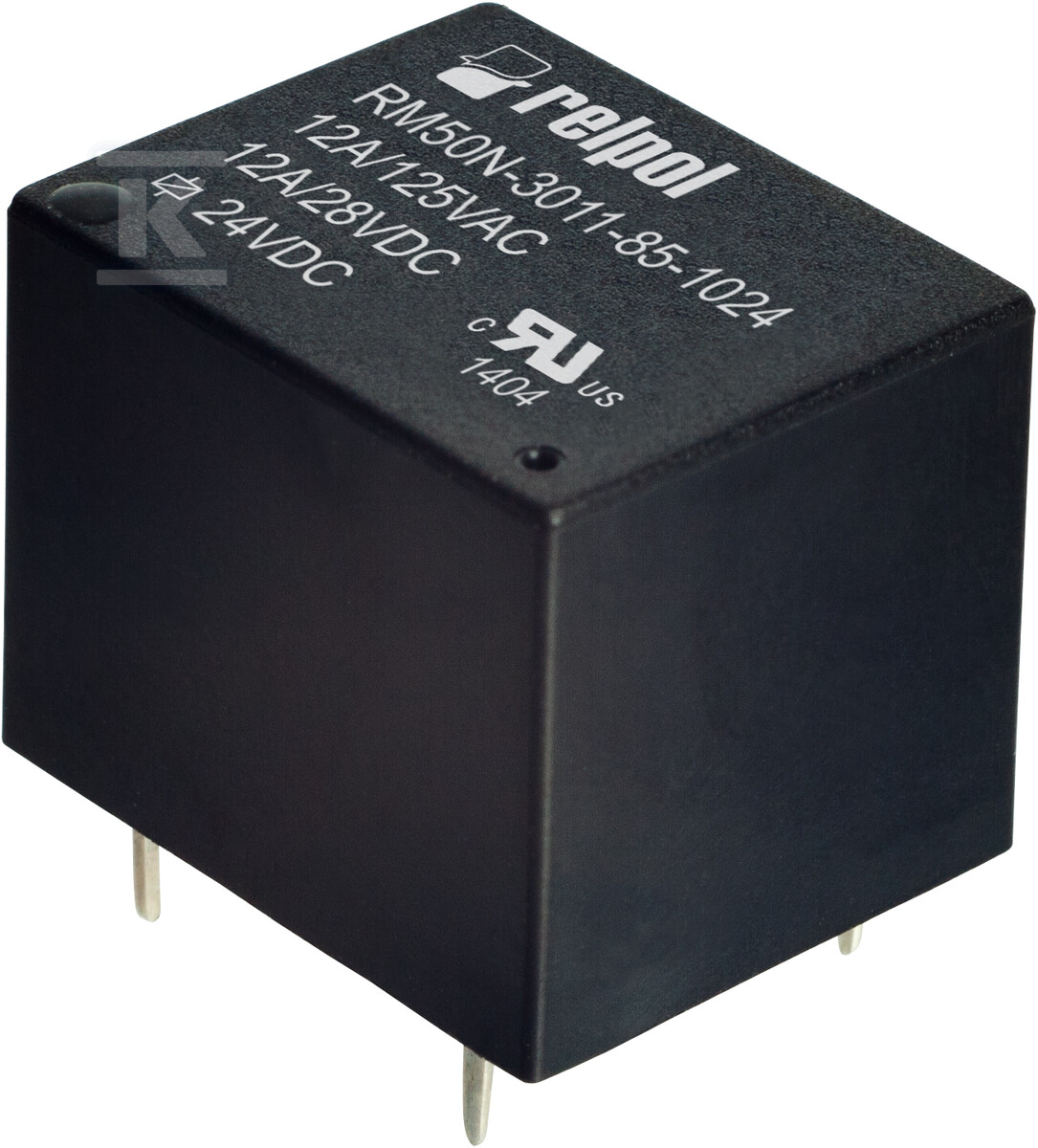

Мініатюрний реле RM50N-3011-85-1048 електромагнітне для друкованої плати (rele "цукровий кубик"), висота 15,3mm 2614652

Мініатюрний реле для друкованих плат

Це мініатюрне електромагнітне реле серії RM50N є компонентом, призначеним для безпосереднього монтажу на друкованій платі (PCB). Його компактні розміри – 19,5 x 15,6 x 15,3 мм – роблять його ідеальним рішенням там, де важлива економія місця. Це реле знаходить застосування в широкому спектрі пристроїв та електричних інсталяцій, що вимагають надійного перемикання ланцюгів.

Характеристика та застосування

Реле RM50N-3011-85-1048 характеризується одинарним перемикаючим контактом (1P), що означає, що його можна використовувати для ввімкнення або вимкнення одного ланцюга. Його робочі параметри – струм AC 12A / 125V та струм DC 12A / 28V – дозволяють обслуговувати різноманітні навантаження. Живлення котушки напругою 48V DC забезпечує стабільну та ефективну роботу. Завдяки ступеню захисту IP64, реле є стійким до проникнення твердих тіл та бризок води, що збільшує його довговічність та надійність у різних умовах навколишнього середовища.

Будова та монтаж

Конструкція реле була оптимізована під кутом зору легкого монтажу на друкованій платі. Безпосередній монтаж PCB усуває необхідність використання додаткових елементів кріплення, що спрощує процес інсталяції та зменшує витрати. Контакт, виготовлений з AgSnO2 (срібло-олово-оксид), забезпечує добру електропровідність та стійкість до корозії. Виводи A1-A2 служать для підключення живлення котушки, тоді як виводи 11-12-14 відповідають за перемикаючий контакт. Компактні розміри полегшують інтеграцію з існуючими електронними проектами.
