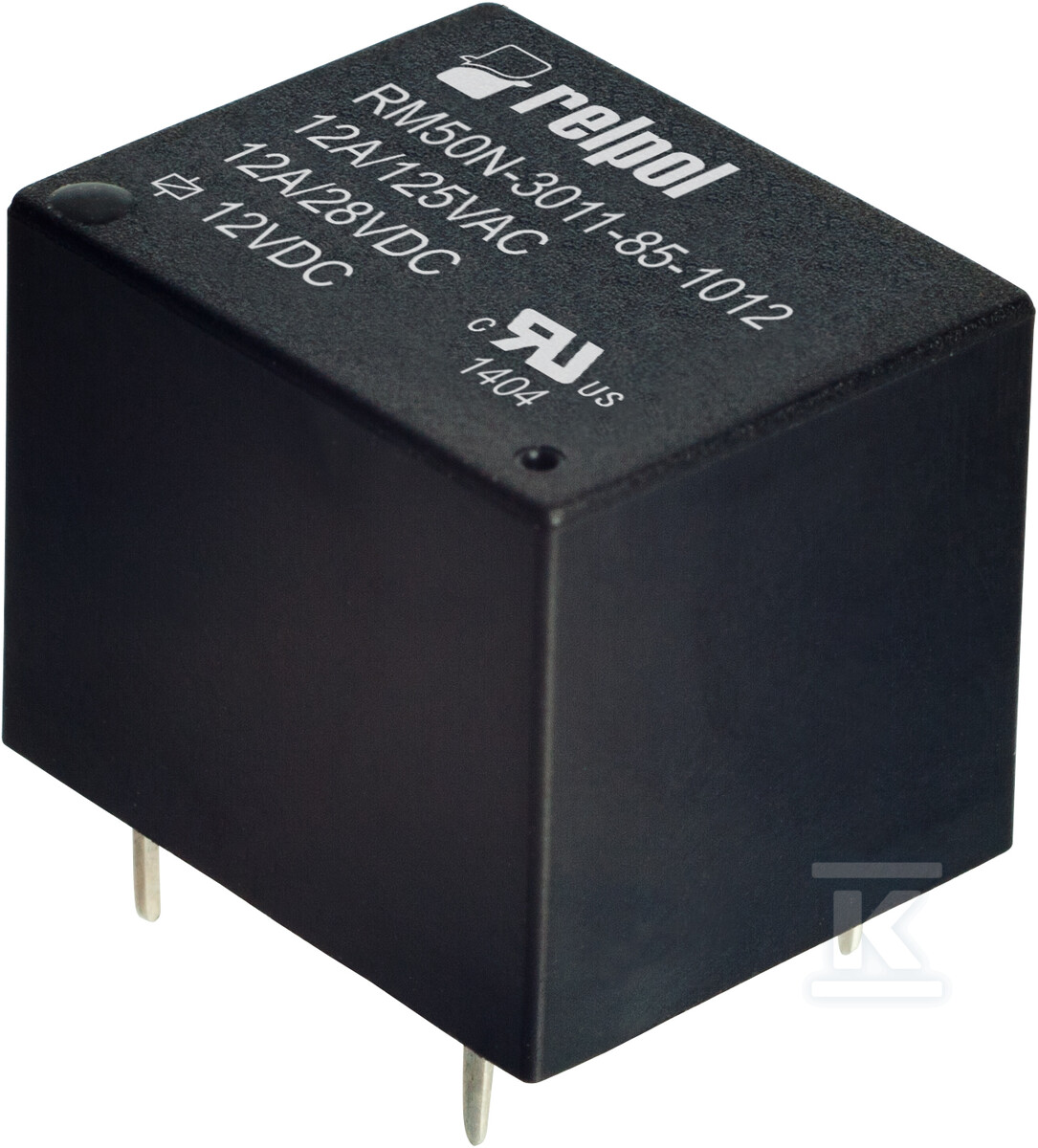

Мініатюрне реле RM50N-3011-85-1012 електромагнітне для друкованої плати (rele "цукор"), висота 15,3mm 2614648

Мініатюрні реле для друкованих плат – надійність у компактному розмірі

Електромагнітне реле RM50N-3011-85-1012 – це компонент, призначений для монтажу на друкованих платах, ідеальний для застосувань, що вимагають надійного перемикання ланцюгів. Його компактні розміри (19,5 x 15,6 x 15,3 мм) і висока якість виготовлення роблять його популярним вибором як серед професійних установників, так і серед виробників електронних пристроїв. Це реле, також відоме як "sugar cube relay", характеризується високою щільністю упаковки та легкістю інтеграції з існуючими проектами.

Будова та застосування

Реле RM50N-3011-85-1012 має один перемикаючий контакт (1P), що означає, що його можна використовувати для ввімкнення або вимкнення одного ланцюга. Виводи 11-12-14 служать для підключення навантаження, тоді як виводи A1-A2 відповідають за живлення котушки напругою 12 V DC. Завдяки цьому реле сумісне з широким спектром систем керування. Конструкція, пристосована для монтажу PCB (прямий монтаж на друкованій платі), полегшує та прискорює процес встановлення. Ступінь захисту IP64 забезпечує стійкість до пилу та бризок, що підвищує його довговічність і надійність в різних умовах навколишнього середовища.

Параметри та переваги

Це реле розроблено для роботи з навантаженнями зі струмом номінальним до 12 A при напрузі 125 V AC та 12 A при напрузі 28 V DC. Матеріал контактів – AgSnO2 – гарантує хорошу електропровідність і стійкість до зношування. Напруга котушки знаходиться в діапазоні від 9 V DC до 15,6 V DC, що дає певну гнучкість у виборі джерела живлення. Час спрацювання реле становить лише 10 мс, а час звільнення 5 мс – ці параметри забезпечують швидку реакцію на сигнал керування.

• Компактні розміри: Дозволяють інтеграцію в тісних просторах.
• Висока надійність: Забезпечена відомим виробником – Relpol S.A..
• Універсальність: Підходить для широкого спектру застосувань в електроніці та промисловій автоматиці.
• Легкий монтаж: Прямий монтаж на друкованій платі (PCB) прискорює процес встановлення.
• Стійкість до умов навколишнього середовища: Ступінь захисту IP64 захищає від пилу та бризок.
• Швидке перемикання: Короткі часи спрацювання та звільнення забезпечують ефективне керування ланцюгами.
• Безпека: Відповідність нормам забезпечує безпечну роботу пристрою.
