Система резервного живлення для PoE комутаторів та реєстратора (12)52VDC/2x17Ah/120W SWR-120

Система буферного живлення для пристроїв PoE та реєстраторів

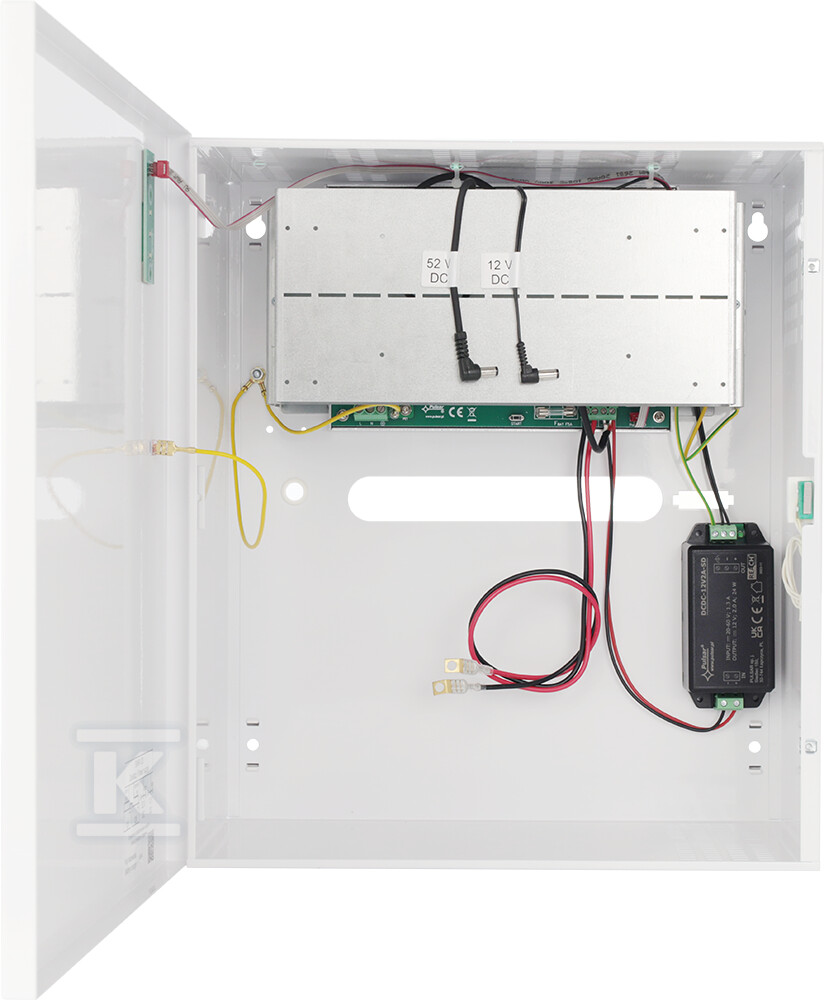

Це надійне рішення, призначене для забезпечення безперебійного живлення комутаторів PoE та реєстраторів. Система, заснована на імпульсному блоці живлення з перетворювачем DC/DC, гарантує стабільну напругу 52V DC для мережевих пристроїв та 12V DC для реєстратора. Така конструкція дозволяє обмежити кількість необхідних акумуляторів до двох штук, знижуючи тим самим експлуатаційні витрати. Корпус, виготовлений зі сталевого листа (або ABS в інших варіантах), пропонує місце для двох акумуляторів 17Ah/12V (або 12Ah/12V залежно від моделі) та оснащений мікроперемикачем, що сигналізує про відкриття дверцят.

Ця система знаходить застосування в установках відеоспостереження, комп'ютерних мережах та всюди, де потрібна безперервність живлення критичних пристроїв. Завдяки захистам SCP, OLP, OVP та UVP, вона захищає ланцюг від перевантаження, короткого замикання та перенапруги – як і більшість вимикачів у цьому класі. Додатковий захист tamper (опціонально) підвищує безпеку установки.

Будова та функціональність

Система SWR-120 характеризується високою енергоефективністю (85%), що перекладається на менші втрати енергії та нижчі експлуатаційні витрати. Вбудований перетворювач DC/DC підвищує напругу, мінімізуючи необхідність використання більшої кількості акумуляторів. Пристрій має універсальну монтажну пластину, що дозволяє легко закріпити комутатор PoE розмірами до 245x150x50mm та реєстратор розмірами до 250x350x48mm. Оптична LED-сигналізація інформує про наявність напруги AC та DC, а також про процес заряджання акумуляторів.

Застосування відповідних захистів – таких як запобіжники – забезпечує захист від коротких замикань та зворотної полярності підключення акумулятора. Пристрій пристосований до настінного монтажу та має відповідні кабельні вводи для введення проводів живлення та сигнальних. Залежно від моделі корпус може бути виготовлений зі сталі (RAL9003) або ABS (IP44).

Ключові характеристики та переваги

• Безпечне та надійне живлення: Забезпечує безперервну роботу пристроїв PoE та реєстраторів навіть у разі аварії мережевого живлення.
• Висока ефективність: Обмежує втрати енергії та знижує експлуатаційні витрати завдяки застосуванню перетворювача DC/DC.
• Універсальність: Сумісний з різними моделями комутаторів PoE, доступними на ринку (наприклад, Pulsar S64, SG64, SFG64).
• Легкий монтаж: Демонтована монтажна пластина полегшує встановлення та конфігурацію системи.
• Захист: Захисти SCP, OLP, OVP, UVP захищають пристрої від пошкоджень, спричинених неправильною напругою або струмом.
• Сигналізація: LED інформує про статус роботи системи (наявність напруги AC/DC, заряджання акумулятора).
• Міцна конструкція: Виконання з високоякісних матеріалів забезпечує довговічність та надійність пристрою.
• Гнучкість: Доступні різні моделі корпусу (сталевий або ABS), адаптовані до різних умов навколишнього середовища.

Вхідна напруга становить 200-240 V AC, а вихідна для PoE – 52 V DC та 12 V DC для реєстратора. Вихідна потужність системи – 120 W. Струм заряджання акумулятора перемикається між значеннями 0,5 A та 2 A. Система має захисти SCP, OLP, OVP та UVP. Розміри корпусу – 330 x 380 x 173 mm (+/- 2 mm), а простір для реєстратора має розміри 250 x 350 x 48 mm (+/- 2 mm).
