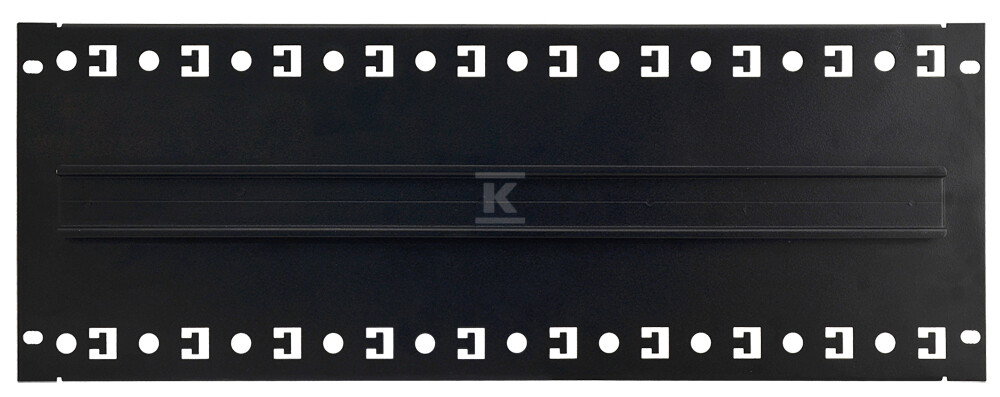

Монтажна пластина 4U з DIN-шиною TH35-24×S для шаф RACK 19″ RADIN

Монтажна пластина для шаф RACK 19” з DIN-рейкою

Ця монтажна пластина висотою 4U, призначена для шаф RACK 19”, є економічним рішенням для монтажу пристроїв на DIN-рейку. Це ідеальна альтернатива дорожчим корпусам ARADIN1, 2 і 3, пропонуючи водночас міцну та функціональну конструкцію. Вона підійде як для професійних інсталяцій, так і для аматорських проектів, де потрібне впорядковане розміщення компонентів.

Конструкція та монтаж

Пластина виготовлена з міцної сталевої пластини DC01 товщиною 1 мм, пофарбованої порошковим покриттям у чорний колір (RAL 9005). Це забезпечує стійкість до корозії та естетичний вигляд. Вона оснащена DIN-рейкою TH-35, яка дозволяє монтувати до 24 запобіжників шириною 1S. Монтаж здійснюється за допомогою шести гвинтів M6 з шайбами, що гарантує стабільне та безпечне кріплення в шафі RACK. Зовнішні розміри пластини: 483 x 176 x 21 мм (з допуском +/-2 мм), а внутрішні: 483 x 176 x 21 мм. Вага нетто становить близько 1,06 кг.

Застосування та функціональність

Пластина RADIN знаходить застосування всюди, де потрібно закріпити пристрої на DIN-рейці в шафі RACK. Ідеально підійде для встановлення систем захисту, джерел безперебійного живлення, розподільних щитів та інших пристроїв, які потребують стандартного монтажу на DIN-рейку. Має отвори для кабельних вводів, що полегшує прокладку проводів. Додатково пластина має поле для опису, що полегшує ідентифікацію підключених пристроїв. Клас захисту IP20 забезпечує базовий захист від дотику та проникнення твердих тіл.

Технічні характеристики містять інформацію про стандарт RACK (19"), висоту (4U), тип DIN-рейки (TH-35 з місцем для 24 пристроїв), матеріал виготовлення (сталева пластина DC01 товщиною 1 мм з порошковим покриттям RAL 9005), зовнішні розміри (483 x 176 x 21 мм з допуском +/-2 мм), вагу нетто (близько 1,06 кг), клас захисту (IP20) та спосіб монтажу (лобовий за допомогою шести гвинтів M6 з шайбами). Продукт призначений для використання в приміщеннях.
