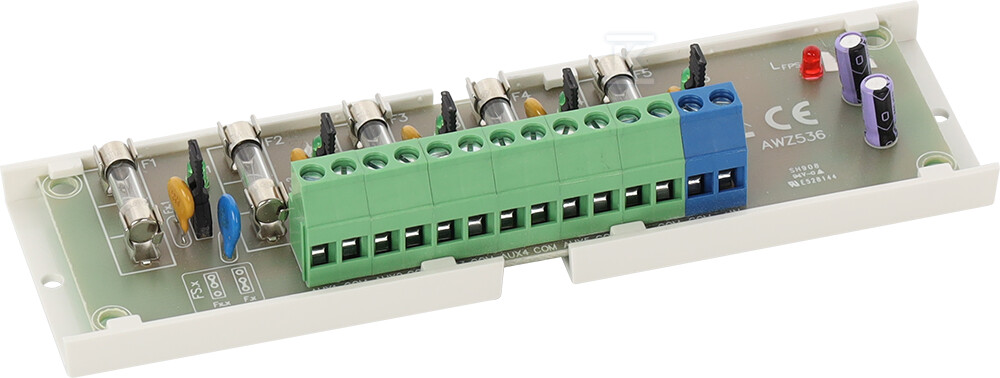

Модуль запобіжників LB5/5×0,5A/2,5/AW AWZ536

Модуль запобіжників для систем сигналізації та живлення

Цей модуль запобіжників, позначений номером AWZ536, є надійним рішенням для розподілу живлення в системах низької напруги. Він чудово підійде як для інсталяцій сигналізації, так і для будь-яких застосувань, де потрібне захист ланцюгів від перевантаження та короткого замикання. Він призначений для роботи з напругою 10V÷30V DC або 10V÷24V AC, що робить його універсальним елементом у багатьох застосуваннях – від блоків живлення безперебійного живлення до трансформаторів.

Функціональність та конструкція

Модуль LB5/5x0,5A/2,5/AW має один вхід живлення (IN) та п'ять незалежно захищених виходів AUX1÷AUX5. Кожен вихід оснащений плавким запобіжником 0,5A або полімерним PTC 0,5A (можливе застосування запобіжників 1A), що захищає від наслідків короткого замикання. Додатково, всі виходи захищені від перенапруг за допомогою варисторів. Сигналізація стану виходів відбувається за допомогою світлодіодів (L1÷L5), а аварія одного з запобіжників сигналізується червоним світлодіодом LFPS. Технічний вихід типу OC (FPS) дозволяє віддалено контролювати стан модуля – ідеально для інтеграції з системами моніторингу або сповіщення про аварії.

Монтаж та технічні параметри

Модуль розроблено з урахуванням легкого монтажу. Він приймає дроти перерізом до 2,5mm², що забезпечує зручне підключення до існуючої інфраструктури. Вага пристрою становить близько 120г, а його розміри (150x30x43mm) дозволяють встановлювати його навіть у обмеженому просторі. Діапазон робочих температур становить від -10°C до +50°C. Технічний вихід FPS має тип OC і максимальний струм 50mA. Модуль також має захист від короткого замикання (SCP) та перевантаження (OLP).

Додаткова інформація:

• Модуль пристосований до заміни запобіжників на плавкі або полімерні PTC з номіналом 0,5A або 1A (запобіжники 1A не входять до комплекту постачання).
• Вихід FPS може бути використаний для підключення зовнішньої оптичної сигналізації або іншого пристрою моніторингу стану модуля.
• Завдяки незалежним вихідним ланцюгам, аварія одного з них не впливає на роботу інших.
• Застосування варисторів забезпечує додатковий захист від перенапруг, що збільшує термін служби підключених пристроїв.
• Модуль має дворічну гарантію від дати виробництва.
