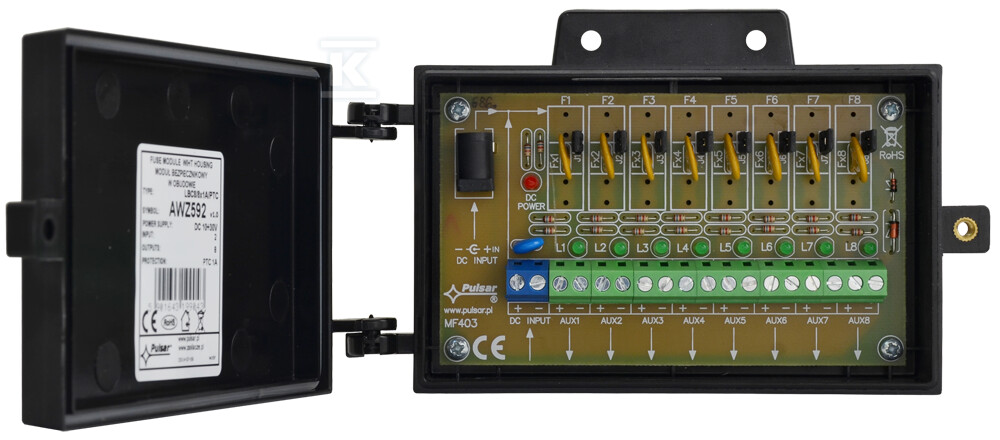

Блок запобіжників у корпусі, LBC8/8×1A/PTC AWZ592

Модуль запобіжників для систем моніторингу та живлення

Цей модуль запобіжників, позначений номером AWZ592, є практичним рішенням для розподілу напруги в системах CCTV та інших додатках, що вимагають стабільного живлення. Пристрій дозволяє безпечно підключити навіть вісім приймачів, захищаючи їх від перевантаження та коротких замикань. Він особливо корисний у системах моніторингу, де живлення багатьох камер відбувається з одного джерела.

Функціональність та захист

Модуль LBC8/8x1A/PTC пропонує два способи підключення живлення: за допомогою гвинтового з'єднання або роз'єму DC 5.5/2.1. Він оснащений вісьмома незалежно захищеними полімерними запобіжниками PTC номіналом 1A виходами живлення AUX1 ÷ AUX8. Це означає, що у випадку короткого замикання або перевантаження одного з контурів, решта будуть продовжувати працювати без перешкод. Додатковий захист забезпечує варистор на вході, який захищає блок живлення від перенапруг. Сигналізація спрацювання запобіжника PTC відбувається за допомогою світлодіодів LED – гаснучий світлодіод L1 інформує про проблему з контуром AUX1, L2 з AUX2 і так далі.

Будова та монтаж

Корпус модуля має розміри 150 x 94 x 42 мм і забезпечує зручний монтаж за допомогою гвинтів (отвори Ø4mm). Пристрій працює в діапазоні вхідних напруг від 10V до 30V DC, а споживання струму знаходиться в межах від 8 mA до 70 mA залежно від вхідної напруги. Гвинтові з'єднання приймають дроти з перерізом від 0,51 mm² до 2,05 mm² (AWG 24-12). Модуль відповідає нормам CE та RoHS та охоплюється дворічною гарантією виробника – PULSAR K. BOGUSZ SP. J.

Ключові особливості:

• Захист від короткого замикання (SCP), перевантаження (OLP) та перенапруги: Забезпечує комплексний захист підключених пристроїв та блоку живлення.
• 8 незалежно захищених контурів: Дозволяє підключити багато приймачів без ризику повного вимкнення системи у випадку аварії одного з них.
• Оптична LED сигналізація: Полегшує швидку ідентифікацію пошкодженого контуру.
• Два способи підключення живлення: Збільшує гнучкість інсталяції.
• Компактні розміри: Уможливлюють легке розміщення модуля в обмеженому просторі.
• Широкий діапазон вхідних напруг (10-30V DC): Сумісність з різними джерелами живлення.
