Реле контролю напруги, симетрії та послідовності фаз RNPP-316-500 NTRNP3160

Реле контролю напруги, симетрії та послідовності фаз – надійний захист Вашої інсталяції

Реле RNPP-316-500 – це сучасний пристрій, призначений для комплексного контролю параметрів трифазної мережі. Він забезпечує не тільки захист від неправильностей у напрузі, але й контролює послідовність і симетрію фаз, що сприяє збільшенню терміну служби підключених пристроїв та мінімізації ризику аварій. Це ключовий елемент у системах живлення чутливих приймачів, таких як холодильні, вентиляційні системи або шафи AVR.

Функції та застосування

Пристрій RNPP-316-500 вимірює ефективне значення (TRMS) лінійної напруги, одночасно контролюючи допустимий рівень напруги та правильну послідовність фаз. Він також виявляє злипання фаз та асиметрію напруги мережі. У разі виявлення невідповідностей, реле автоматично вимикає навантаження, захищаючи його від пошкоджень. Після відновлення правильних параметрів мережі, пристрій через певний час АПЗ (автоматичного повторного ввімкнення) знову вмикає навантаження. Додатково, реле інформує про наявність напруги на кожній фазі та сигналізує про аварії. Контроль нейтрального провідника відбувається непрямим методом.

Завдяки можливості регулювання параметрів – порогу спрацювання напруги (з окремим регулюванням для мінімальної та максимальної напруги), часу АПЗ та часу затримки спрацювання захисту – RNPP-316-500 можна точно налаштувати до специфічних вимог інсталяції. Він має дві незалежні групи вихідних контактів (1-2-3, 4-5-6), що збільшує його функціональність та гнучкість у застосуванні. У стані спокою контакти 1-2 та 4-5 замкнуті, а 2-3 та 5-6 розімкнуті – що полегшує інтеграцію з існуючими системами керування. Відключення навантаження відбувається шляхом розриву кола котушки контактора (MP).

Конструкція та параметри

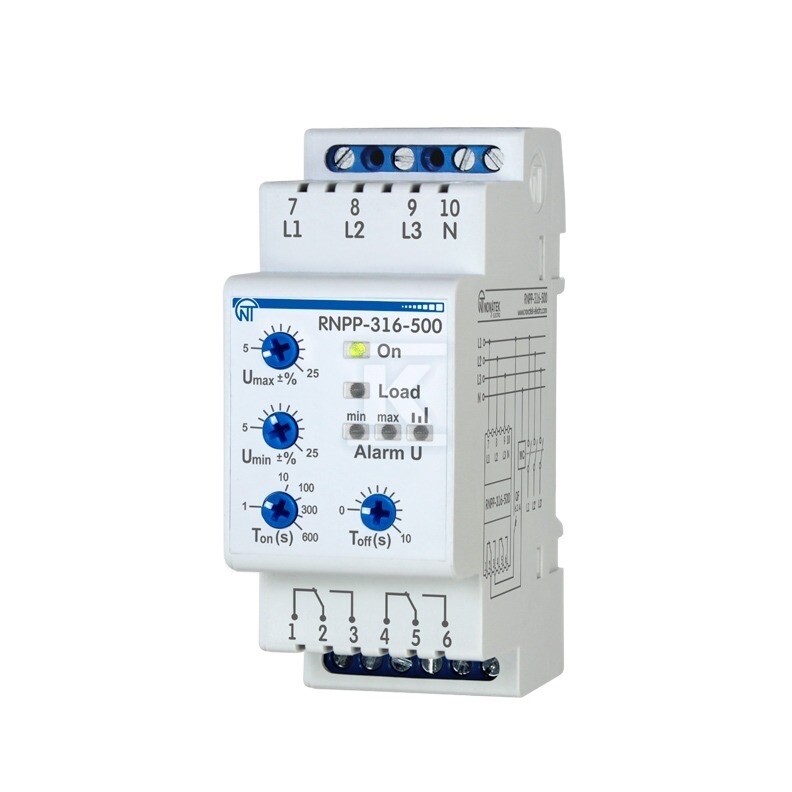

Реле характеризується компактною оболонкою шириною 2 DIN (36 мм), що полегшує монтаж у розподільчих шафах. Налаштування конфігуруються за допомогою регуляторів (ручок), а інформація про стан пристрою представлена за допомогою індикаторів. Номінальна робоча напруга становить 230/400 AC (фазна/лінійна), а максимальний струм навантаження визначається використаним контактором, але не перевищує 5A. Пристрій захищає від втрати фази, асиметрії фаз, заміни фаз та злипання фаз.
