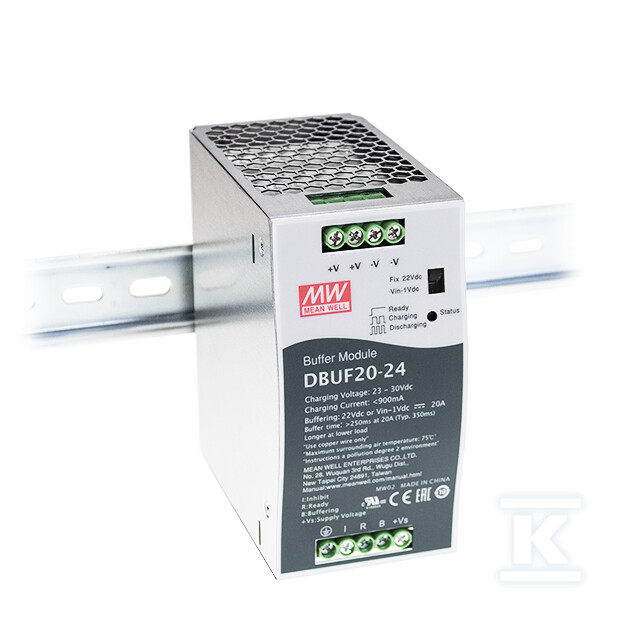

Буферний модуль на DIN-рейку, DBUF 24V/20A DBUF20-24

Модуль буферного живлення для блоків живлення – надійне живлення в аварійних ситуаціях

Цей буферний модуль, призначений для монтажу на DIN-рейку, є ідеальним рішенням для систем, які потребують безперебійного живлення. Він використовує передові електролітичні конденсатори замість традиційних акумуляторів, що усуває необхідність регулярної заміни та забезпечує довший термін служби. DBUF20-24 – чудовий вибір як для професійних монтажників, так і для кінцевих користувачів, які цінують стабільність і безпеку живлення.

Функції та застосування

Буферний модуль DBUF20-24 розроблено для співпраці з регульованими блоками живлення DC 24V. Його основним завданням є підтримка вихідної напруги у разі тимчасової втрати основного живлення. Завдяки цьому захищає чутливі пристрої від пошкоджень і втрати даних. Можливість перемикання між двома режимами роботи – Fixed і Dynamic – дозволяє налаштувати роботу модуля до специфічних потреб застосування. Режим Fixed підтримує стабільну напругу буферування на рівні 22V DC, тоді як режим Dynamic запускає буферування при падінні напруги на 1V DC.

Модуль знаходить застосування в системах моніторингу, промислової автоматики, системах сигналізації та всюди, де потрібне надійне аварійне живлення. Можливість паралельного з'єднання кількох модулів дозволяє збільшити час підтримки живлення, що особливо важливо в критичних застосуваннях.

Характеристики та переваги

• Довгий термін служби: Використання електролітичних конденсаторів усуває потребу в регулярній заміні, на відміну від традиційних акумуляторів.
• Швидкий час реакції: Модуль блискавично перемикається в режим буферування у разі зникнення напруги живлення (типовий час становить 350 мс при 22Vdc/20A).
• Універсальність: Два режими роботи (Fixed/Dynamic) дозволяють оптимально адаптувати до конкретного застосування.
• Сигналізація стану: Вбудовані світлодіоди інформують про стан модуля – готовність до роботи, заряджання або буферування.
• Захист: Модуль має захист від перенапруги, перевантаження та короткого замикання, забезпечуючи безпечну роботу системи.
• Легкий монтаж: Компактні розміри (63 x 125.2 x 114.9 мм) і монтаж на DIN-рейку полегшують встановлення та інтеграцію з існуючою інфраструктурою.
• Сигнали керування: Доступні вихідні сигнали (Ready, Buffering, Inhibit) дозволяють віддалено контролювати стан модуля та керувати його роботою.
• Можливість розширення: Паралельне з'єднання збільшує доступний вихідний струм або час підтримки живлення.

Технічні характеристики

Модуль DBUF20-24 характеризується діапазоном вхідної напруги від 22 до 29 VDC та максимальним вихідним струмом, що становить 20A. Час заряджання конденсаторів становить максимум 25 секунд, а час підтримки залежить від навантаження і може сягати до 60 секунд. Модуль відповідає вимогам норм безпеки UL62368-1 та IEC62368-1 і має сертифікат CE, що підтверджує відповідність європейським директивам.
