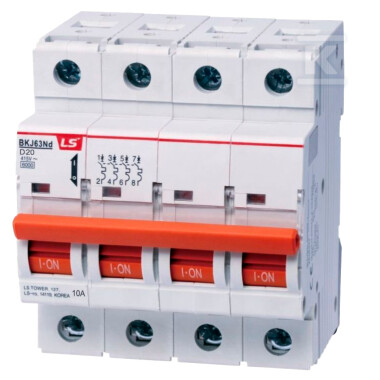

Автоматичний вимикач надструму, 6kA серії BKJ63Nd 4P 20A характеристика D BKJ63Nd 4P D20 BKJ63ND 4P D20

Автоматичний вимикач BKJ63Nd – це захисний елемент для електричної установки, який запобігає перевантаженням і коротким замиканням. Він належить до серії BKJ63N, розробленої компанією LS Electric, і характеризується високою надійністю та довговічністю. Цей чотириполюсний (4P) вимикач з номінальним струмом 20A та характеристикою D призначений для захисту ланцюгів з приймачами з великим пусковим струмом, таких як двигуни або трансформатори.

Захист і застосування

Автоматичні вимикачі BKJ63Nd забезпечують ефективний захист в установках AC з номінальною напругою 240/415V (залежно від кількості полюсів). Характеристика D означає затримку часу спрацювання, що дозволяє без проблем запускати пристрої, які генерують короткочасні стрибки струму. Завдяки цьому мінімізується ризик непотрібного вимкнення ланцюга під час нормальної роботи. Широкий діапазон номінальних струмів (від 1A до 63A) та можливість вибору характеристики (B, C, D) дозволяють підібрати вимикач для конкретних потреб застосування.

Будова і монтаж

Автоматичний вимикач BKJ63Nd монтується на стандартній DIN-шині 35mm. Він має гвинтові та лугові клеми, що полегшує підключення провідників перерізом до 25mm². Ширина вимикача становить 17.8mm на полюс, що дозволяє ефективно використовувати простір у розподільній коробці. Виготовлений з високоякісних матеріалів, забезпечує довготривалу та безвідмовну роботу – витримує до 10 000 циклів ввімкнень/вимкнень електрично та 20 000 механічно. Робота при температурах від -5°C до +40°C гарантує надійність у типових умовах експлуатації.

Параметри і відповідність нормам

Вимикач відповідає вимогам норм IEC 60898-1 та IEC 60947-2, що підтверджує його безпеку та відповідність чинним стандартам. Номінальна здатність відключення короткого замикання становить 6kA при напрузі 240/415VAC, що забезпечує ефективний захист установки у разі виникнення короткого замикання. Ступінь захисту IP20 захищає від дотику пальцем до активних частин всередині корпусу.
