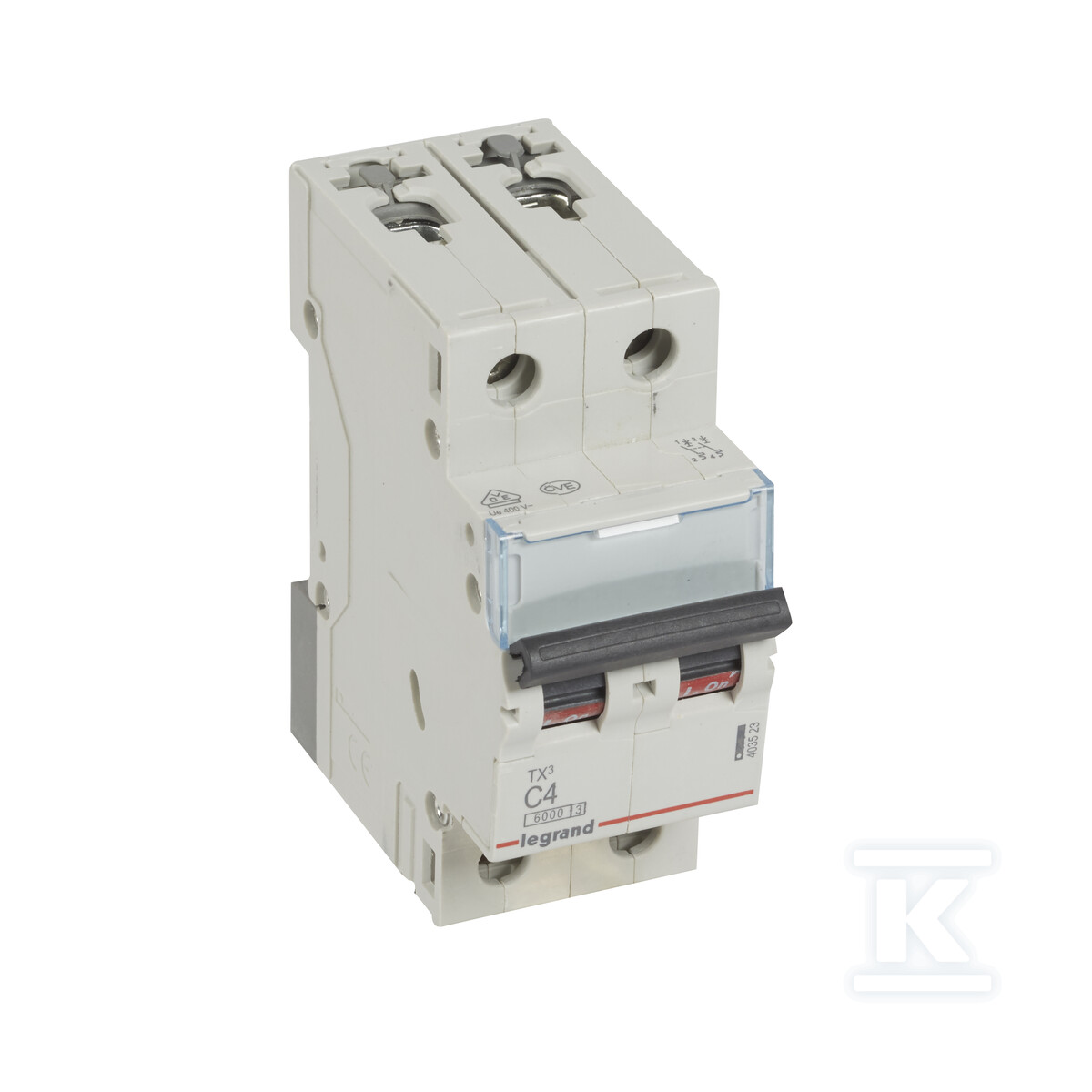

Автоматичний вимикач S 302 2P C 4A 6000A TX3 403523

Автоматичний вимикач серії S 300, двополюсний модель S 302, є надійним захистом електричної установки від наслідків перевантажень і коротких замикань. Пристрій характеризується компактною конструкцією, займаючи лише 2 модулі на шині TH35, що полегшує монтаж навіть у переповнених розподільних щитах. Призначений для роботи з змінною напругою (AC) 400V і частотою 50-60 Hz, цей вимикач забезпечує ефективний захист електричних ланцюгів у житлових, комерційних і промислових будівлях.

Характеристики та Застосування

Вимикач S 302 з характеристикою C є оптимальним рішенням для ланцюгів з приймачами з високими пусковими струмами, такими як двигуни, трансформатори або освітлення. Характеристика C дозволяє короткочасні перевантаження без непотрібного вимкнення ланцюга, одночасно забезпечуючи швидку реакцію у випадку короткого замикання. Номінальна здатність вимкнення короткого замикання становить аж 6 kA при 400 V та 10 kA при 230 V, що гарантує безпеку установки навіть у випадку серйозних аварій. Завдяки класу обмеження енергії 3, вимикач діє надзвичайно швидко мінімізуючи потенційні пошкодження.

Переваги та Функціональність

• Компактні розміри: Ширина лише 2 модулів дозволяє заощадити місце в розподільному щиті.

• Висока здатність вимкнення короткого замикання: 6 kA (400V) / 10 kA (230V) забезпечує ефективний захист від серйозних аварій.

• Характеристика C: Ідеальна для захисту ланцюгів з приймачами з високими пусковими струмами.

• Можливість розширення: Сумісний з додатковими елементами обладнання з серії DX³, такими як допоміжні контакти та вимикачі.

• Безпека використання: Ступінь захисту IP2X захищає від випадкового дотику до провідних частин під напругою.

• Монтаж на шині TH35: Стандартний монтаж полегшує встановлення та заміну пристрою.

• Довговічність: Розроблений для довготривалої та надійної роботи в різних умовах навколишнього середовища.

Технічні Параметри

Вимикач S 302 має наступні параметри: номінальний струм 4A, номінальна напруга 400V, ізоляційна напруга 500V та номінальна імпульсна витримувана напруга Uimp на рівні 4kV. Ступінь забруднення становить 2, а глибина вбудовування – 44 mm. Пристрій відповідає вимогам норм IEC/EN 60898-1 та IEC/EN 60947-2, що підтверджує його безпеку та надійність. Виконання не є вибухобезпечним, а ступінь захисту – IP20.
