Однополюсний вимикач з LED-підсвіткою (модуль) 10AX, антрацит Simon54 DW1L.01/48

Сучасний однополюсний вимикач з LED-підсвічуванням для вимогливих інсталяцій

Однополюсний вимикач з LED-підсвічуванням DW1L.01/48 — це елемент серії Simon 54 в антрацитовому кольорі, який поєднує функціональність керування освітленням із практичним індикатором робочого стану. Продукт належить до групи бістабільних вимикачів — після натискання клавіші він залишається у встановленому положенні без автоматичного повернення, що забезпечує повний контроль над ланцюгом освітлення.

Функціональність та конструкція механізму

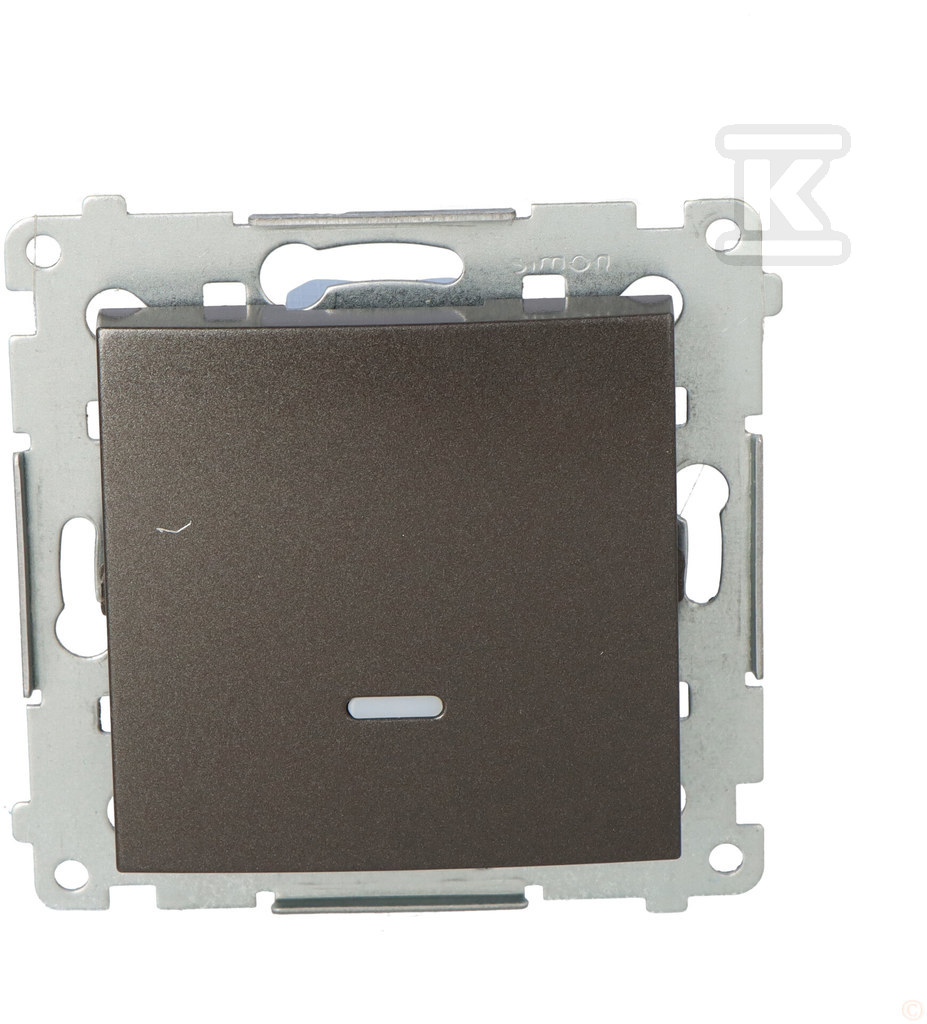

Механізм оснащений гойдалковою клавішею та синім LED-підсвічуванням, яке виконує орієнтаційну функцію та сигналізує про стан увімкнення ланцюга. Підсвічування вбудоване безпосередньо в механізм як змінний LED, що полегшує можливе сервісне обслуговування без необхідності заміни всього пристрою.

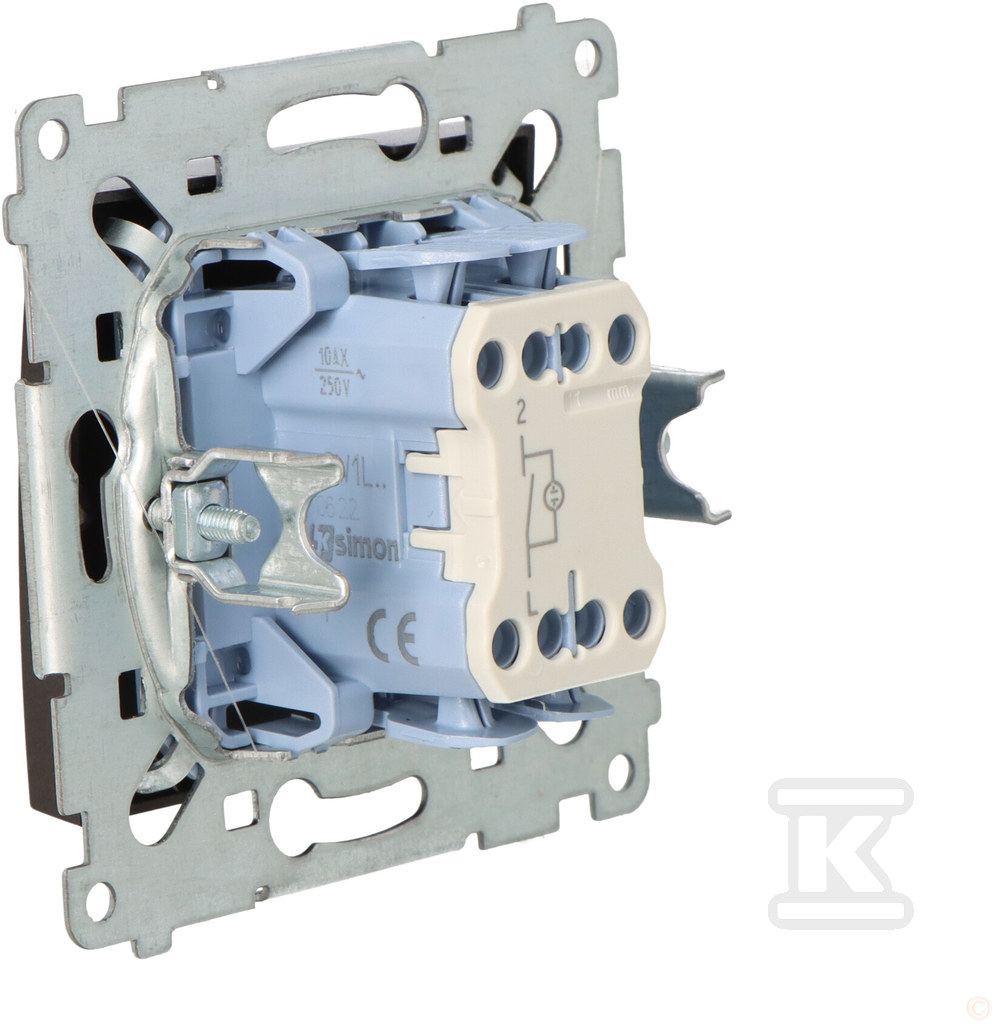

Схема підключення базується на принципі розриву фазного провідника — продукт має один вхід і один вихід, через які проходить струмопровідний провід електричної інсталяції. Механізм працює як 1-полюсний вимикач, дозволяючи керувати окремим ланцюгом освітлення або іншим електричним пристроєм.

Технічні параметри та сумісність

Пристрій працює при номінальній напрузі 250V та струмі для люмінесцентних ламп 10AX, що робить його придатним для більшості стандартних систем освітлення в житловому та офісному будівництві. Глибина вбудовування становить лише 26mm, що залишає більше простору в монтажній коробці для інших елементів багатопосадкового комплекту.

Тип підключення — швидкі роз'єми (самозатискні клеми), які забезпечують швидкий та безпечний монтаж без необхідності використання шліцевих інструментів. Цей тип підключення забезпечує стабільний електричний контакт при збереженні простоти інсталяції — достатньо вставити ізольований провід у відповідний отвір до упору.

Монтаж та можливості конфігурації

Спосіб монтажу — прихований (під штукатурку) — стандартний метод встановлення електротехнічного обладнання в стінах. Продукт можна монтувати як окремо, так і комбінувати з іншими елементами серії Simon 54 у багатопосадкових рамках (одинарних, подвійних, потрійних, чотирикратних або п'ятикратних).

Стандартно продукт забезпечує захист IP20, але завдяки спеціальному ущільнювачу рамки можна отримати клас захисту від бризок IP44. Цей розширений захист є особливо важливим у приміщеннях з підвищеною вологістю — ванних кімнатах, підвалах чи гаражах — де пристрої піддаються впливу вологи та ризику контакту з водою.

Конструкція базується на безгалогенному пластику PC з матовим покриттям поверхні, пофарбованої в металізований антрацит. Розміри пристрою є стандартними — 75×75×41mm, що забезпечує сумісність із більшістю доступних монтажних рамок та естетичний вигляд після встановлення.
