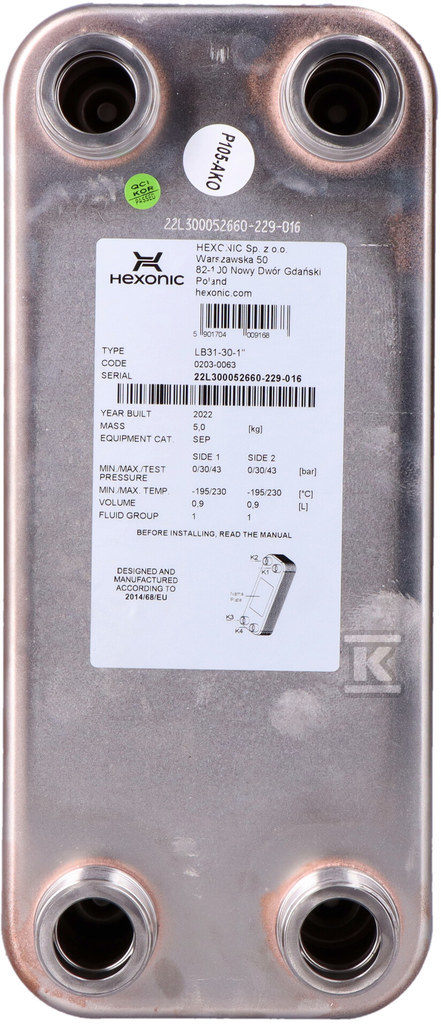

Пластинчастий теплообмінник паяний однопрохідний LB31-30-1" (приєднання: 4 штуцери з зовнішньою різьбою) 0203-0063

Пластинчасті теплообмінники – ефективний теплообмін у вашій системі

Пластинчастий теплообмінник паяний однопрохідний LB31-30-1" є ключовим елементом опалювальних та охолоджуючих установок, що забезпечує високу продуктивність при відносно невеликих габаритах. Конструкція, заснована на пропаяних пластинах з нержавіючої сталі, гарантує довговічність та надійність, а оптимальний потік рідин мінімізує втрати енергії. Це рішення ідеальне як для професійних монтажників, так і для користувачів, які шукають ефективний спосіб передачі тепла.

Будова та застосування

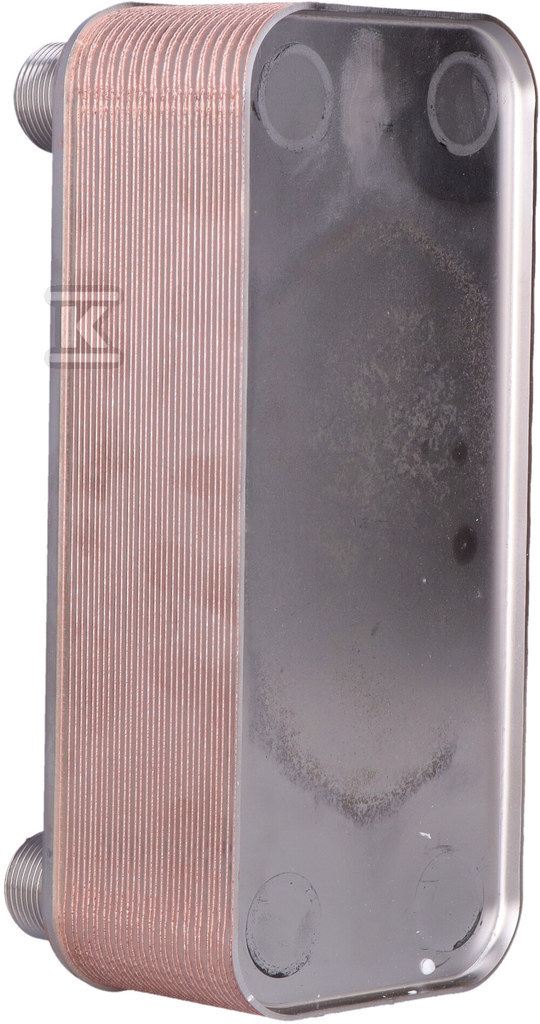

Теплообмінник LB31-30 використовує гофровані пластини з нержавіючої сталі, міцно з'єднані методом вакуумного паяння. Такий процес забезпечує герметичність та стійкість до корозії, що перекладається на тривалий термін служби пристрою. Однопрохідна конструкція змушує рідини протікати через канали, утворені між пластинами, впорядкованим чином, максимізуючи теплообмін.

Пристрій знаходить застосування в:

• Центральному опаленні,
• Опаленні гарячої води,
• Системах сонячного та геотермального опалення,
• Промислових охолоджуючих установках (охолоджувачі масла),
• Конденсаторах та випарниках у теплових насосах.

Ключові особливості та переваги

• Висока продуктивність: Оптимальна форма потокових каналів забезпечує компроміс між низьким опором потоку та високою ефективністю теплообміну. Це запобігає накопиченню забруднень всередині теплообмінника.
• Довговічність та герметичність: Процес вакуумного паяння гарантує постійне з'єднання пластин, усуваючи ризик витоків та забезпечуючи надійну роботу протягом тривалого часу.
• Стійкість до умов роботи: Виготовлений з нержавіючої сталі, теплообмінник стійкий до корозії та змін температури (до 230°C) та тиску (до 30 бар).
• Компактні розміри: Невеликі габарити дозволяють легко монтувати навіть у обмежених просторах. Розміри пристрою: 123 мм ширини, 286 мм висоти та 28 мм глибини.
• Універсальність: Приєднувачі GZ 1 дюйм дозволяють легко підключати до різних типів установок. Має чотири штуцери з зовнішнім різьбленням.
• Потужність: Пристрій потужністю 33 кВт дозволяє ефективно нагрівати або охолоджувати середовище, що протікає через теплообмінник.
• Кількість пластин: 30 пластин забезпечують велику площу теплообміну при компактних розмірах пристрою.

Додатково, теплообмінник пристосований до використання з ізоляційними оболонками, що мінімізує втрати тепла в установці. Матеріал паяння – мідь – додатково збільшує його стійкість до корозії та забезпечує міцне з'єднання пластин.
