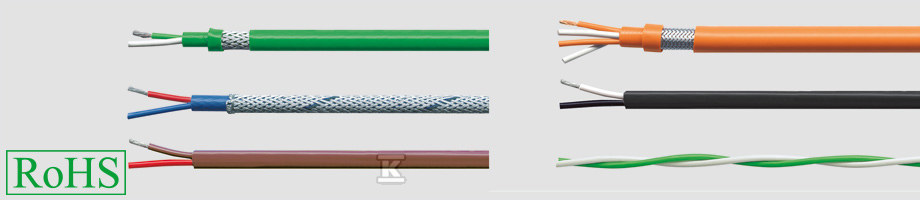

Компенсаційний провід типу K AN 15 L 2x1,5 мм² 48064

Компенсаційні проводи – точність вимірювання температури

Компенсаційний провід AN 15 L 2x1,5 є ключовим елементом у вимірювальних системах, що забезпечує точність зчитування температури. Він служить для подовження термопари до вимірювального приладу, мінімізуючи помилки, що виникають внаслідок різниці термоелектричних потенціалів. Конструкція проводу, з жилами, виготовленими зі спеціальних сплавів (Fe/Cu-Ni, Ni/Cr-Ni або Pt-Rh/Pt) та різноманітних ізоляцій (PVC, силікон, тефлон або скловолокно), дозволяє адаптувати його до конкретних застосувань та умов роботи.

Будова та властивості

Провід AN 15 L 2x1,5 характеризується міцною будовою. Жилки виготовлені з лінки або дроту, що впливає на гнучкість та легкість монтажу. Ізоляція, доступна в різних матеріалах, дозволяє працювати в широкому діапазоні температур – від -25°C до +180°C (безперервна робота) та короткочасно до +200°C при вимірювальній головці. Завдяки екрануванню (опціонально доступному у версії з плетінням сталевим або мідним) провід стійкий до електромагнітних перешкод. Напруга випробування жила/жила становить 500V, що забезпечує безпеку використання. Опір провідників визначено відповідно до норми DIN 43713 і залежить від матеріалу жили: Fe: 0,080 Ом/м, CuNi: 0,327 Ом/м, NiCr: 0,07 Ом/м, Ni: 0,3 Ом/м, PtRh: 0,023 Ом/м та Pt: 0,041 Ом/м. Значення ємності роботи для жили з PVC становить близько 135-240 нФ/км (залежно від версії з екраном або без).

Застосування та переваги

Компенсаційні проводи знаходять широке застосування в промисловості, лабораторіях та скрізь, де потрібні точні вимірювання температури. Вони незамінні в системах регулювання та контролю технологічних процесів. Використання відповідного компенсаційного проводу гарантує достовірність даних вимірювань та оптимальну роботу всієї системи. Доступність різних матеріалів ізоляції дозволяє адаптувати провід до специфічних екологічних умов – від стандартних промислових застосувань до вимогливих хімічних або високотемпературних середовищ. Додатково провід відповідає нормі IEC 60332-1-2 щодо поведінки у разі пожежі.
