Вимикач диференційного струму 3P+N 63A 300mA 6kA A S CPA463J

Диференційний вимикач – Безпека та Захист у Вашій Установці

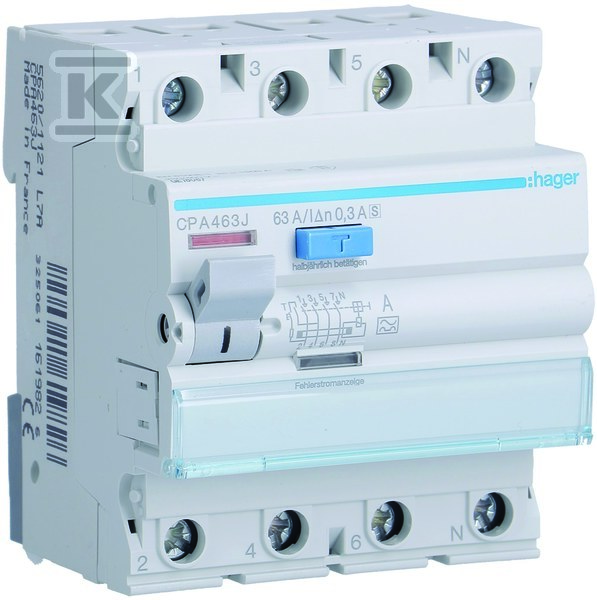

Цей 4-полюсний (3P+N) диференційний вимикач марки Hager, модель CPA463J, є ключовим елементом, що забезпечує безпеку в електричних установках. Призначений для захисту від ураження електричним струмом та наслідків пошкоджень, він ефективно реагує на струми витоку, захищаючи як людей, так і пристрої. Номінальний диференційний струм 300мА та висока здатність відключення короткого замикання 6kA гарантують надійний захист у разі аварії.

Ключові Особливості та Застосування

Вимикач CPA463J характеризується селективністю типу A S, що означає, що він особливо ефективний у виявленні синусоїдальних струмів змінного струму, синусоїдальних струмів, випрямлених однопівхвильово, та імпульсних струмів. Завдяки цьому він чудово підходить для захисту ланцюгів живлення різноманітних приймачів, включаючи побутові прилади, освітлення або промислове обладнання. Монтаж на DIN-рейку полегшує інтеграцію з існуючою електричною інфраструктурою.

• Номінальний струм: 63A – забезпечує захист ланцюгів з великим споживанням потужності.
• Номінальний диференційний струм: 300mA – висока чутливість до струмів витоку.
• Здатність відключення короткого замикання (Icn): 6kA – гарантія ефективного відключення ланцюга у разі короткого замикання.
• Тип A S: Універсальна характеристика, що забезпечує захист від різних типів струмів витоку.
• Монтаж на DIN-рейку: Швидкий та легкий монтаж у розподільчому щиті.
• Ширина: 4 модулі – компактні розміри дозволяють економно використовувати простір у розподільчій шафі.

Технічні Параметри та Конструкція

Вимикач CPA463J був розроблений з урахуванням довговічності та надійності. Його міцна конструкція та висока якість матеріалів гарантують тривалу роботу навіть у складних умовах експлуатації. Стійкість до імпульсного струму становить 5kA, а номінальна ізоляційна напруга Ui – 500V, що забезпечує додаткову безпеку використання.

• Номінальна напруга: 400V AC
• Номінальна ізоляційна напруга (Ui): 500V
• Номінальна витримувана імпульсна напруга (Uimp): 4kV
• Температура навколишнього середовища: -25°C до +40°C (з урахуванням зниження номінального струму вище цієї температури)
• Переріз провідників: 1-25mm² (одножильні), 1-16mm² (багатожильні)
• Ступінь захисту: IP20 - захист від дотику пальцем та твердими тілами, більшими за 12,5 мм.

Цей вимикач сумісний з DIN-рейками та має вирівняні гвинтові затискачі для верхнього підключення та biconnect для нижнього, що полегшує підключення провідників різного перерізу. Загальні втрати потужності становлять 18,5W при номінальному струмі.
