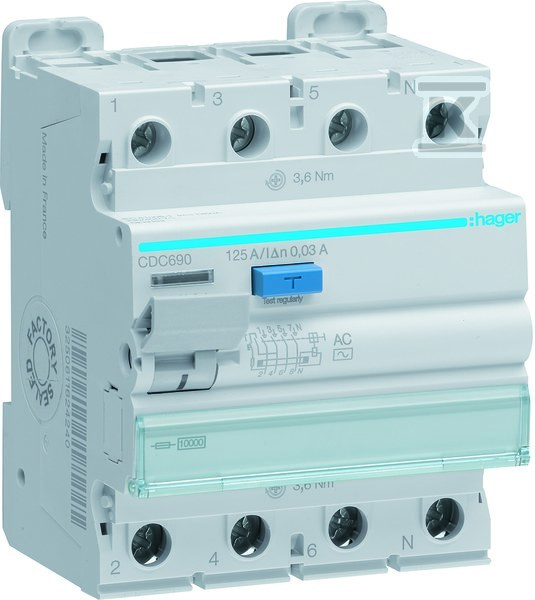

Вимикач диференційного струму 3P+N 125A 30mA 10kA AC CDC690

Безпека та захист у вашій електричній установці

Диференційний вимикач 3P+N CDC690 є ключовим елементом, що забезпечує безпеку використання в електричних установках. Пристрій призначений для захисту людей і обладнання від наслідків ураження електричним струмом та аварій, спричинених короткими замиканнями та перевантаженнями. Його міцна конструкція та високі параметри роблять його надійним рішенням як у житлових, так і в комерційних будівлях.

Характеристики та застосування

Диференційний вимикач CDC690 – це чотириполюсний (3P+N) пристрій з номінальним струмом 125A та чутливістю 30mA. Це означає, що він реагує на струми витоку вже від 30 міліампер, забезпечуючи швидкий захист від ураження електричним струмом. Номінальна здатність вимикання короткого замикання на рівні 10kA (AC) гарантує ефективне відключення ланцюга у разі виникнення серйозної аварії. Монтаж здійснюється на DIN-рейку, що полегшує встановлення та інтеграцію з існуючою системою.

Переваги продукту – для монтажника та користувача

• Висока надійність: Номінальний диференційний струм 30mA та здатність вимикання короткого замикання 10kA забезпечують ефективний захист від ураження електричним струмом та пошкодження установки.
• Широкий спектр застосувань: Номінальний струм 125A дозволяє захищати ланцюги з більшим споживанням потужності, ідеально підходить для живлення квартир, будинків або комерційних об'єктів.
• Легкий монтаж: Монтаж на DIN-рейку значно прискорює процес встановлення, заощаджуючи час і вартість роботи.
• Механічне блокування: Забезпечує додаткову безпеку, запобігаючи випадковому вимкненню вимикача з боку користувача або несанкціонованому втручанню сторонніх осіб.
• Широкий діапазон робочих температур: Можливість роботи в діапазоні температур від -25°C до 40°C робить пристрій придатним для використання в різних умовах навколишнього середовища.
• Великий переріз провідників: Можливість підключення провідників з перерізом до 50mm² (одножильних) та 35mm² (багатожильних) забезпечує гнучкість при виборі провідників, що підводять живлення.
• Відповідність нормам: Пристрій відповідає чинним нормам безпеки, що гарантує його правильну роботу та відповідність нормативним вимогам.

Технічні параметри на практиці

Вимикач CDC690 характеризується номінальною напругою 415V та ізоляційною напругою Ui на рівні 500V, що забезпечує безпечну роботу в стандартних електричних установках. Ступінь захисту IP20 означає захист від дотику пальцем та твердих тіл, більших за 12,5 мм – типовий захист для пристроїв, встановлених всередині розподільних шаф. Крім того, можливість монтажу додаткового обладнання дозволяє адаптувати функціональність вимикача до індивідуальних потреб установки. Номінальна імпульсна напруга витримування Uimp становить аж 4kV, що підвищує стійкість пристрою до раптових стрибків напруги.
