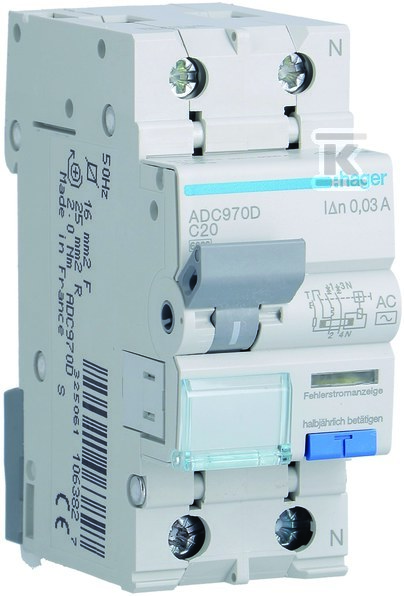

Диференційний вимикач з надструмовим захистом 1P+N 6kA C 20A/30mA Тип AC ADC970D

Комплексний захист електричної інсталяції

Вимикач диференціального струму з надструмовим захистом Hager ADC970D – це надійне рішення для забезпечення безпеки в електричних інсталяціях. Пристрій поєднує в собі функції автоматичного вимикача (MCB) та пристрою захисного відключення (RCD), пропонуючи комплексний захист від перевантажень, коротких замикань та ураження електричним струмом. Це ідеальний вибір як для професіоналів, так і для кінцевих користувачів, які шукають ефективне та компактне рішення.

Функціональність та застосування

Вимикач призначений для використання в однофазних колах 1P+N з номінальною напругою 240V та частотою 50Hz. Характеризується номінальним струмом 20A та чутливістю до диференціального струму 30mA (0,03A) типу AC, що забезпечує ефективний захист від небезпечних струмів витоку. Характеристика вимкнення C робить пристрій добре придатним для імпульсних навантажень, таких як запуск двигунів або пристроїв, що живляться від трансформаторів. Номінальна здатність до вимкнення короткого замикання на рівні 6kA гарантує швидке та безпечне відключення кола у разі виникнення короткого замикання.

Конструкція та монтаж

Вимикач Hager ADC970D має ширину всього 2 модулі, що дозволяє економити місце в розподільчому щиті. Має ступінь захисту IP20, який захищає від випадкового дотику. Монтаж здійснюється на шині TH35, а підключення проводів відбувається за допомогою гвинтових затискачів – як одножильних (1-25mm²) так і багатожильних (1-16mm²). Одночасне роз'єднання полюса N підвищує безпеку використання. Пристрій працює в діапазоні температур від -25°C до 40°C.

Безпека та відповідність нормам

Вимикач відповідає вимогам норм IEC 60898-1 та IEC 60947-2, що підтверджує його високу якість та надійність. Клас обмеження енергії 3 забезпечує ефективне обмеження енергії короткого замикання, мінімізуючи ризик пошкодження інсталяції. Номінальна імпульсна витримувана напруга Uimp становить 4kV, що гарантує стійкість до перенапруг. Пристрій має категорію перенапруги III та ступінь забруднення 2.
