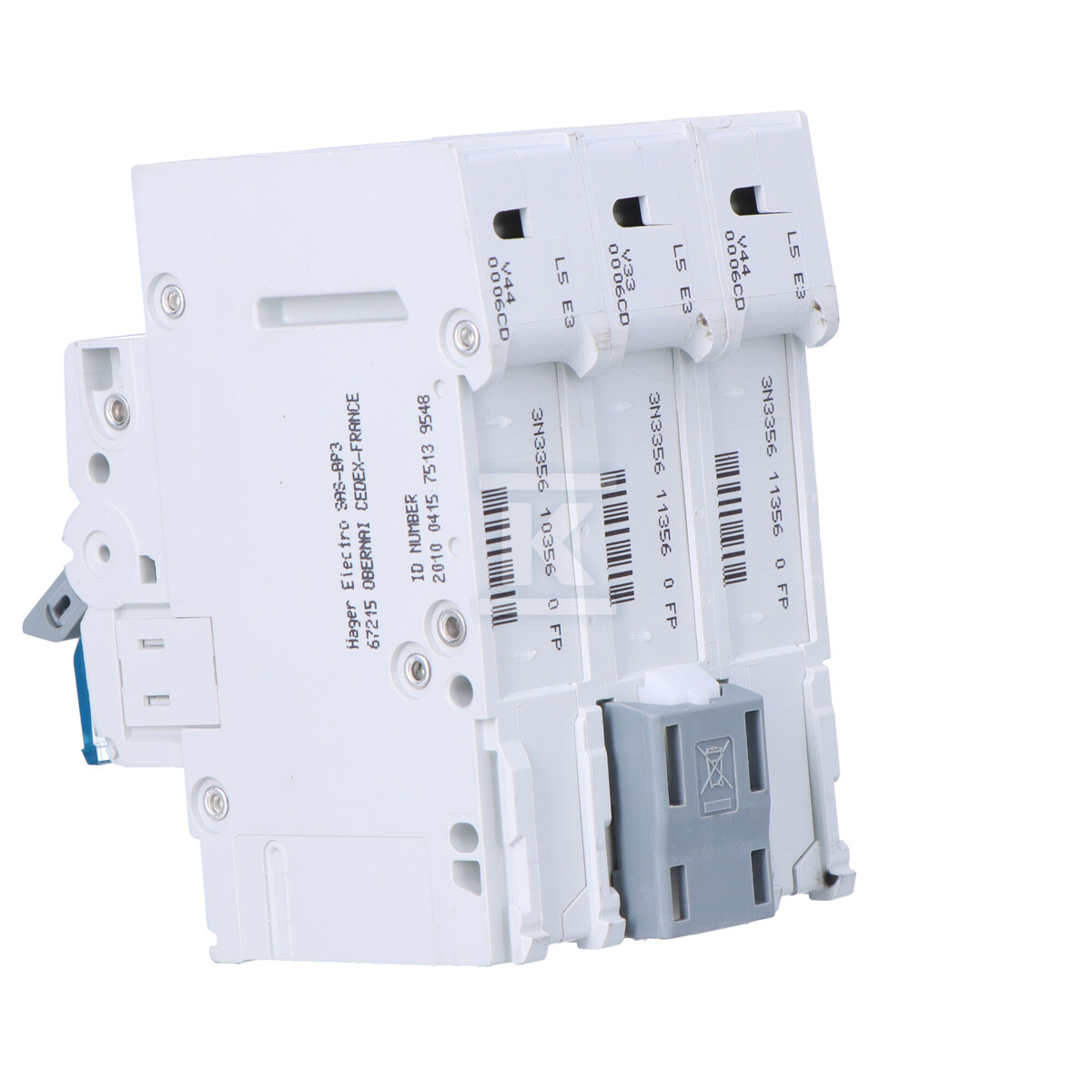

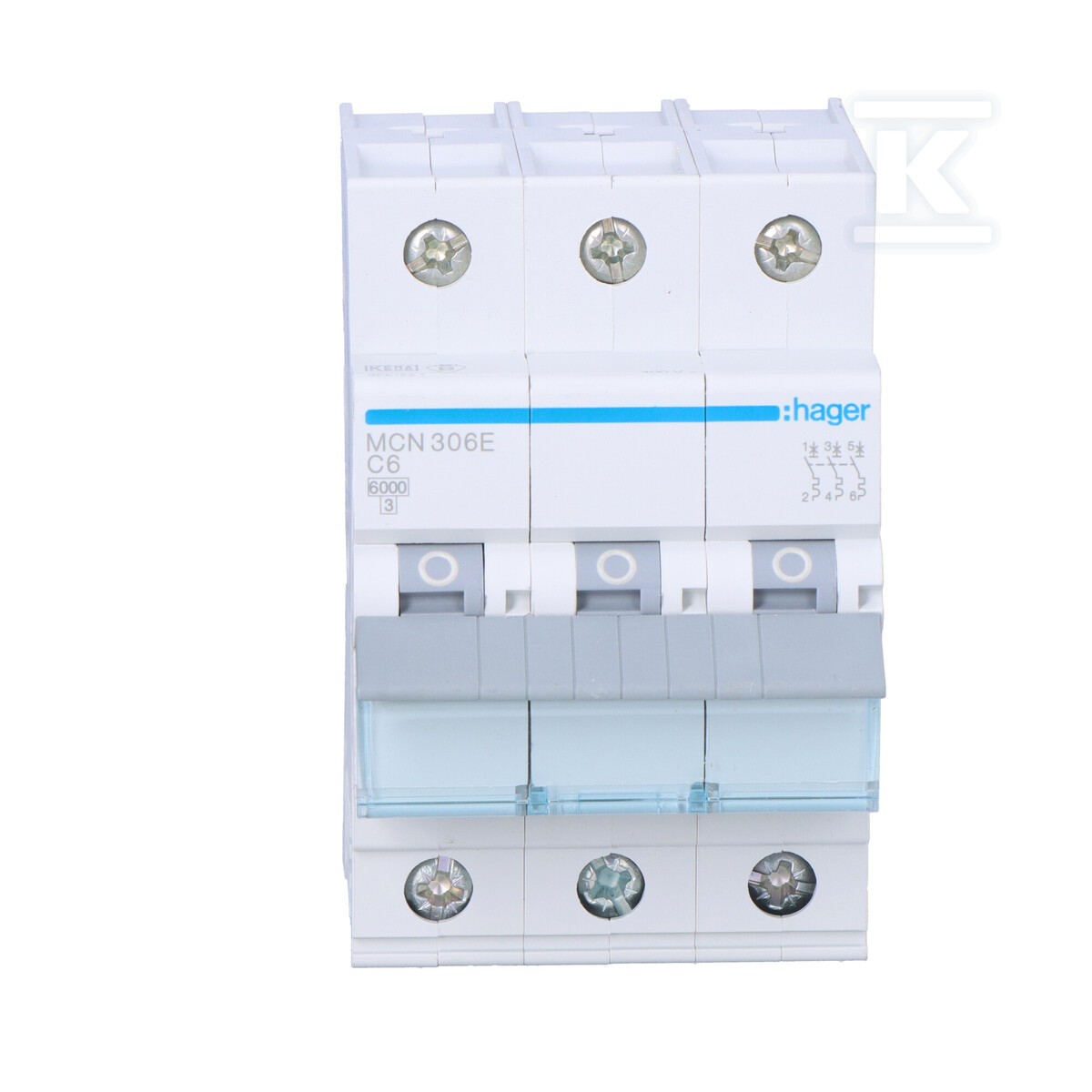

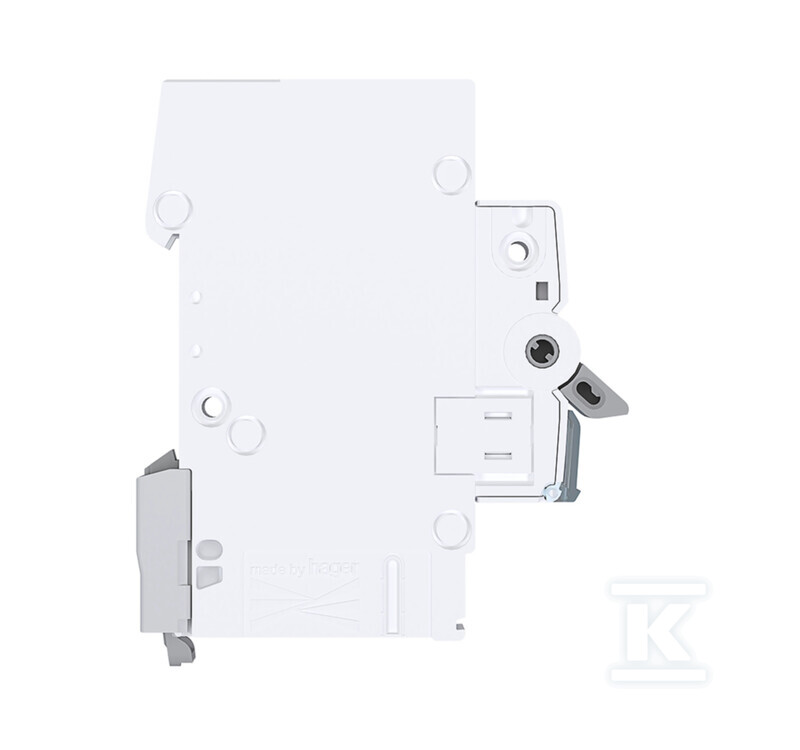

Автоматичний вимикач, 6kA, характеристика C, 3-полюсний, 6A MCN306E

Захист електричної установки з вимикачем Hager MCN306E

Вимикач надструму MCN306E від Hager – це надійний захист електричної установки від перевантажень та коротких замикань. Призначений для використання в ланцюгах змінного струму, він забезпечує ефективний захист як для монтажників, так і для кінцевих користувачів. Номінальна здатність вимикання короткого замикання на рівні 6kA гарантує безпеку у разі виникнення аварії.

Цей триполюсний вимикач з номінальним струмом 6A та характеристикою C ідеально підходить для захисту ланцюгів зі змішаним характером навантаження – як резистивного, так і індуктивного. Характеристика C дозволяє йому реагувати повільніше на короткі стрибки струму, тому він добре переносить запуск пристроїв з двигуном. Це забезпечує стабільну роботу установки без непотрібних вимкнень.

Конструкція та монтаж

Вимикач MCN306E був розроблений з урахуванням простоти монтажу та зручності використання. Ширина 3 модулів дозволяє ефективно використовувати простір у розподільчому щиті. Можливість прихованого монтажу збільшує гнучкість установки. Гвинтові клеми дозволяють підключити провідники перерізом від 1 до 35 мм² (одножильні) або від 1 до 25 мм² (багатожильні). Завдяки цьому вимикач сумісний з різними типами провідників, що використовуються в електричних установках.

Відповідність нормам та безпека

Вимикач відповідає вимогам норм IEC 60898-1 та IEC 60947-2, що підтверджує його високу якість та безпеку використання. Він має номінальну ізоляційну напругу Ui на рівні 500V та номінальну імпульсну напругу витримування Uimp, що становить 4kV. Клас обмеження енергії – 3, а категорія перенапруги – III, що забезпечує захист від наслідків перенапруг в установці. Ступінь захисту IP20 захищає від випадкового дотику.

Додаткові характеристики:

• Широкий діапазон робочих температур: від -25°C до 70°C, що дозволяє використовувати вимикач в різних умовах навколишнього середовища.
• Можливість розширення: Сумісність з додатковим обладнанням (наприклад, допоміжними контактами) дозволяє адаптувати функціональність вимикача до індивідуальних потреб.
• Висока якість виготовлення: Забезпечує довготривалу та надійну роботу пристрою.
• Номінальна комутаційна здатність при короткому замиканні Icu: 10 kA при 400V (відповідно до IEC 60947-2), що забезпечує додаткову безпеку у разі коротких замикань з високим струмом.
• Вертикальні гребінкові шини: Інноваційне рішення, що полегшує з'єднання між апаратами в розподільчому щиті, збільшуючи швидкість та безпеку монтажу (функція доступна в гребінкових шинах Hager).
