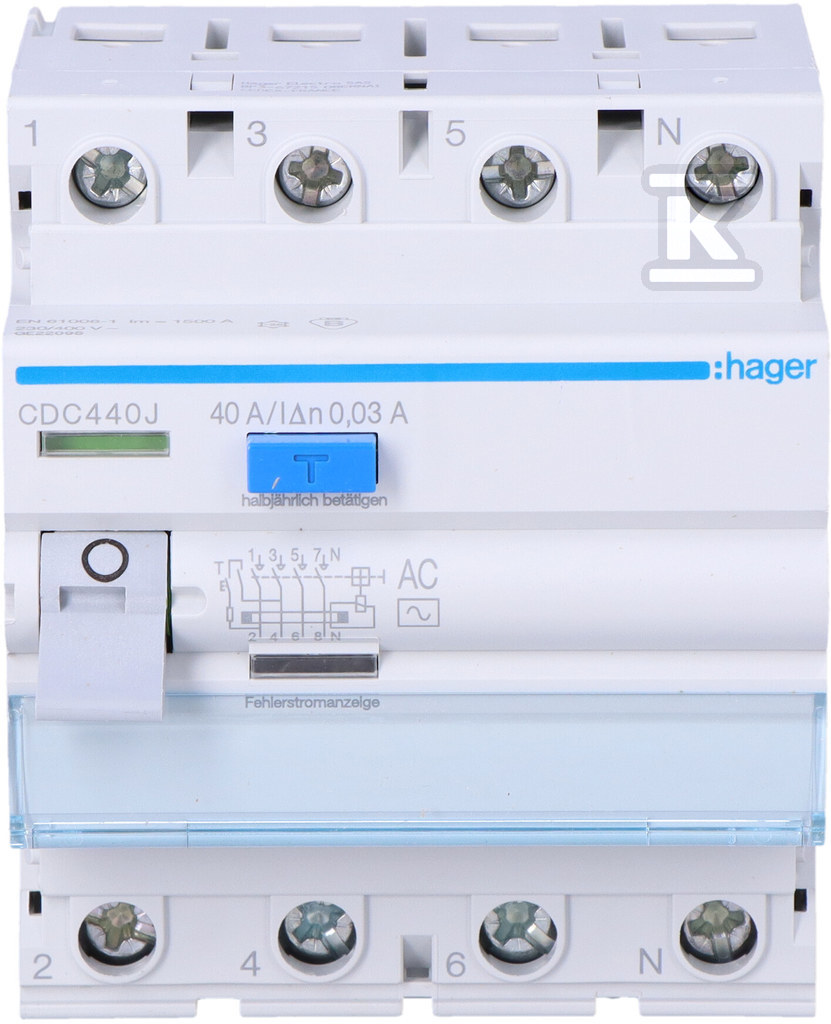

Диференційний вимикач 40A, 30mA, 4-полюсний, тип AC CDC440J

Диференціальний автоматичний вимикач для забезпечення безпеки та надійності

Цей чотириполюсний диференціальний автоматичний вимикач з номінальним струмом 40A та чутливістю 30mA, типу AC, є ключовим елементом будь-якої електричної установки. Він забезпечує ефективний захист людей та майна від наслідків ураження електричним струмом та обмежує ризик пожежі, що виникає внаслідок пошкоджень в установці. Пристрій призначений як для домашнього, так і для промислового застосування, де потрібна висока надійність та безпека.

Характеристики продукту та застосування

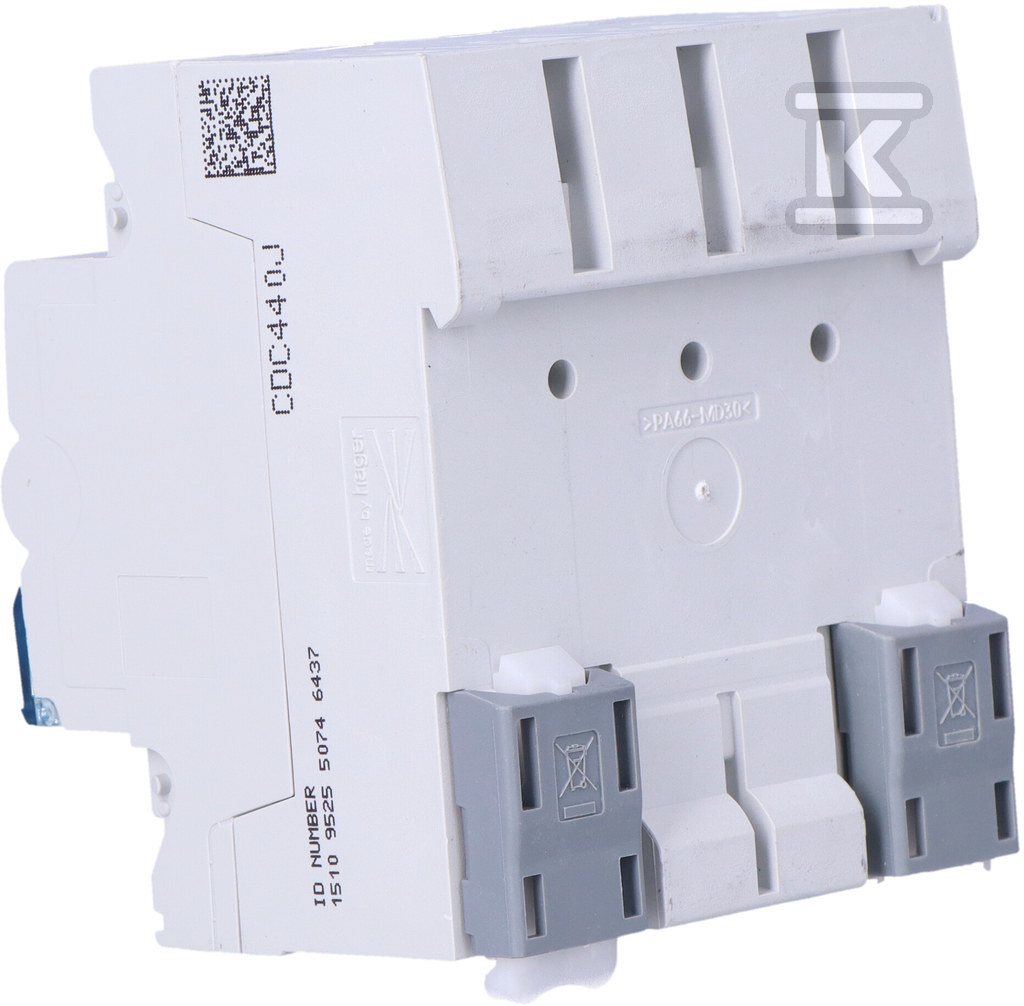

Автоматичний вимикач CDC440J монтується на DIN-рейку та характеризується компактними розмірами (глибина 70 мм, ширина 70 мм та висота 83 мм), займаючи лише 4 модулі. Його конструкція, заснована на перевірених технологіях компанії Hager, гарантує довготривалу та безвідмовну роботу. Вимикач ефективно реагує на струми витоку, відключаючи ланцюг у разі виявлення небезпечної ситуації. Завдяки цьому мінімізується ризик ураження електричним струмом при прямому або непрямому контакті з струмом. Номінальна ізоляційна напруга Ui становить 500V, а номінальна витримувана імпульсна напруга Uimp – 4kV, що забезпечує додаткову безпеку у разі виникнення перенапруг.

Переваги для монтажників та кінцевих користувачів

• Швидкий монтаж: Монтаж на стандартній DIN-рейці полегшує та прискорює встановлення.
• Висока надійність: Номінальний струм короткого замикання (Icn) на рівні 6kA забезпечує ефективний захист від наслідків коротких замикань.
• Безпека використання: Чутливість 30mA гарантує швидку реакцію на струми витоку, захищаючи від ураження.
• Міцна конструкція: Виконання з високоякісних матеріалів забезпечує довготривалу експлуатацію.
• Сумісність: Можливість з'єднання з іншими пристроями за допомогою гребінкових шин полегшує розширення установки.
• Індикатори стану: Два індикатори положення контактів та вимкнення від диференціального струму полегшують діагностику несправностей.
• Захист від помилок: Захисні кришки клем мінімізують ризик неправильного підключення проводів.
• Універсальність: Підходить для трифазних та однофазних установок з нейтральним провідником (3P+N).

Технічні параметри на практиці

Автоматичний вимикач CDC440J був розроблений з урахуванням вимогливих умов роботи. Його стійкість до імпульсного струму становить 0,25 kA, а температура навколишнього середовища роботи знаходиться в діапазоні від -25°C до 40°C. Можливість підключення проводів перерізом від 1 mm² до 25 mm² (одножильні) або від 1 mm² до 16 mm² (багатожильні) забезпечує гнучкість під час встановлення. Втрати потужності становлять лише 6,5W, що перекладається на економію енергії. Ступінь захисту IP20 забезпечує захист від дотику пальцем та від проникнення твердих тіл більших за 12,5мм. Номінальний струм становить 40A, диференціальний струм – 30mA, тип AC, кількість полюсів – 4, номінальна ізоляційна напруга Ui – 500V, номінальний струм короткого замикання Icn – 6kA та ступінь захисту IP – IP20.
