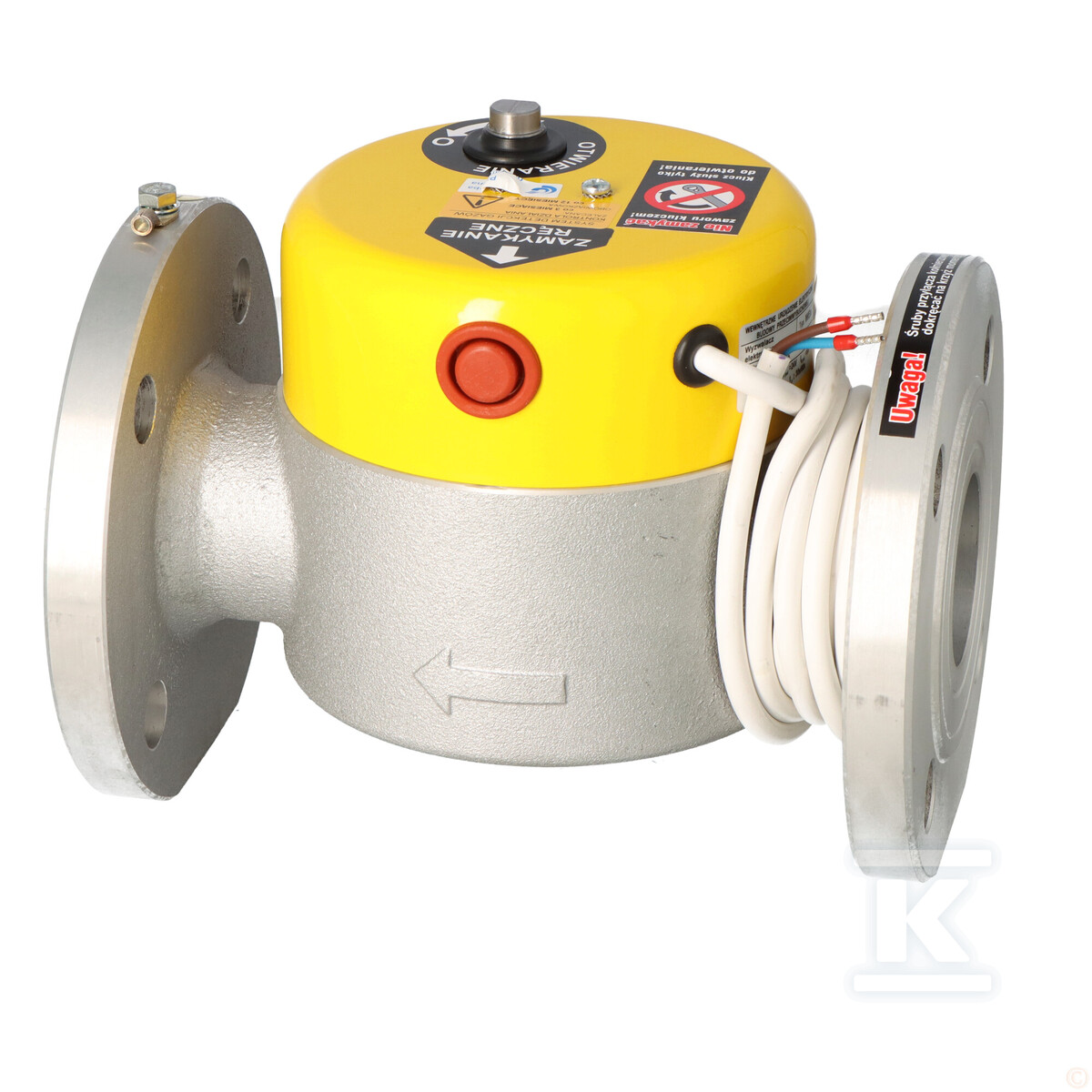

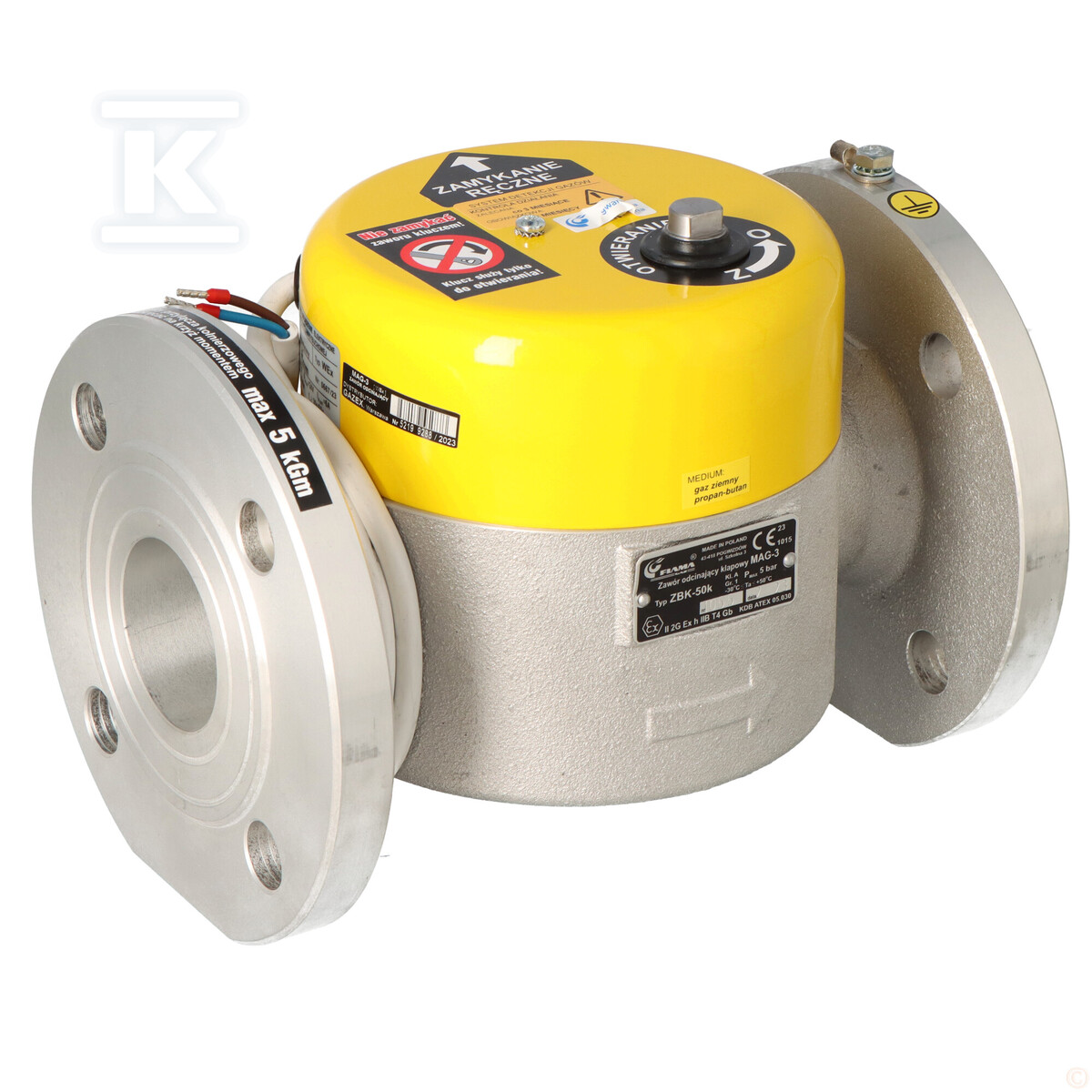

Зворотний клапан MAG-3/DN32 зворотний клапан, Ex, комплект з протифланцем DN32

Клапан зворотний для систем безпеки газового обладнання

Клапан зворотний MAG-3/DN32 є виконавчими елементами Активної Системи Безпеки Газової Установки типу GX, призначеним для автоматичного перекриття подачі газу у разі загрози вибуху. Це надійне рішення як для установок природного газу, так і для пропан-бутану, яке знаходить застосування в котельнях, громадських будівлях та зовнішніх пунктах редукційно-вимірювальних. Доступні також версії MAG-3 BIO, призначені для роботи з біогазами з полігонів відходів або очисних споруд.

Конструкція та принцип дії

Клапан характеризується простою та компактною конструкцією, що забезпечує його надійність та зручність у використанні. Відкриття клапана відбувається виключно вручну, а закриття реалізується за допомогою електричного імпульсу 12V= або натисканням кнопки безпосередньо на корпусі. Енергоефективна конструкція забезпечує відсутність потреби в живленні у відкритому та закритому положеннях – електричний імпульс потрібен лише для його закриття. Нечутливість до зникнення напруги живлення гарантує безперервність роботи системи навіть у разі аварії живлення. Крім того, клапан стійкий до перешкод, які могли б призвести до його випадкового відкриття у закритому стані – це вимагає свідомої інтервенції особи, яка наглядає за установкою.

Застосування та особливості

Клапан MAG-3/DN32 широко використовується в системах захисту газових установок, а також у когенераційних установках на очисних спорудах або полігонах сміття. Його конструкція дозволяє працювати в зонах, небезпечних вибуху, відповідно до вимог Директиви ATEX – що є ключовим для безпеки установки. У стандартну комплектацію входить відкриваючий ключ, два сталеві притискні фланці, ущільнювачі та комплект гвинтів і гайок для полегшення монтажу. Номінальний робочий тиск становить 0,5 МПа, а діаметр приєднання – DN32 (комплект притискних фланців DN32), при діаметрі клапана DN50. Мале поле маневру та невелика сила, необхідна для відкриття клапана, полегшують його експлуатацію навіть у складних умовах. Опціонально клапан може бути оснащений датчиком закриття (позначення MAG-3w).
