Трансформатор струму 400/5A Ø30, кл.0,2s TI-400-5-02S

Струмовий трансформатор для точних вимірювань

Цей однофазний струмовий трансформатор із закритим сердечником є надійним інструментом для перетворення високих струмів на безпечні та читабельні значення для вимірювальних приладів. Призначений як для застосувань у промислових установках, так і в системах моніторингу споживання енергії, забезпечує точність і безпеку вимірювань.

Характеристика та застосування

Трансформатор TI-400-5-02S з передаточним числом 400/5 А ідеально підходить для співпраці з амперметрами, лічильниками енергії, захисними реле та іншими вимірювальними приладами. Його конструкція дозволяє монтувати як на панелях, так і на шинопроводах, що збільшує гнучкість установки. Завдяки класу точності 0.2S гарантує точні показання навіть при великих навантаженнях. Застосування трансформатора дозволяє безпечно контролювати електричні кола без необхідності безпосереднього контакту з високими напругами та струмами.

Ключові особливості та переваги

• Висока точність: Клас точності 0.2S забезпечує достовірні результати вимірювань, що є ключовим у розрахункових системах і контролі якості енергії.
• Безпека: Ізоляція з напругою пробою 3 кВ/1 хв захищає від ураження електричним струмом і пошкодження обладнання.
• Універсальність монтажу: Можливість монтажу вертикального або горизонтального на панелі або шинопроводі полегшує інтеграцію з існуючою інфраструктурою.
• Міцність: Широкий діапазон робочих температур (-50÷85°C) дозволяє використовувати в складних умовах навколишнього середовища.
• Відповідність нормам: Відповідає вимогам норм PN-EN 61869-1:2009 та PN-EN 61869-2:2013-06, що підтверджує його якість і безпеку.
• Солідна конструкція: Виготовлений з високоякісних матеріалів, забезпечує довготривалу та надійну роботу.
• Пристосований до великих струмів: Термічний струм 1,2× In та динамічний 2,5× Ith дозволяють безпечно працювати навіть при тимчасових перевантаженнях.

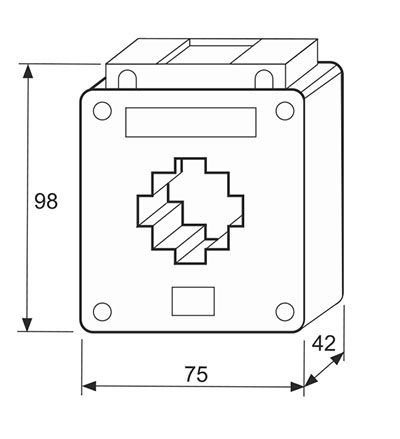

Передавальне число становить 400/5, а номінальна потужність – 3,75 VA. Клас точності – 0.2S, а робоча напруга – 0,66/0,72 кВ. Номінальний вторинний струм становить 5 А при напрузі пробою ізоляції на рівні 3 кВ/1 хв. Розміри отвору P1/P2 (C) – 32 × 32 мм, а зовнішні розміри (ШхВхГ) – 75 × 98 × 42 мм.

Пам'ятайте про правильне підключення вторинного проводу з мінімальним перерізом 2,5 мм² та заземлення затискача S2 для забезпечення безпечної та надійної роботи пристрою. Слід уникати роз'єднання вторинного кола під час роботи трансформатора через ризик виникнення високої напруги.
