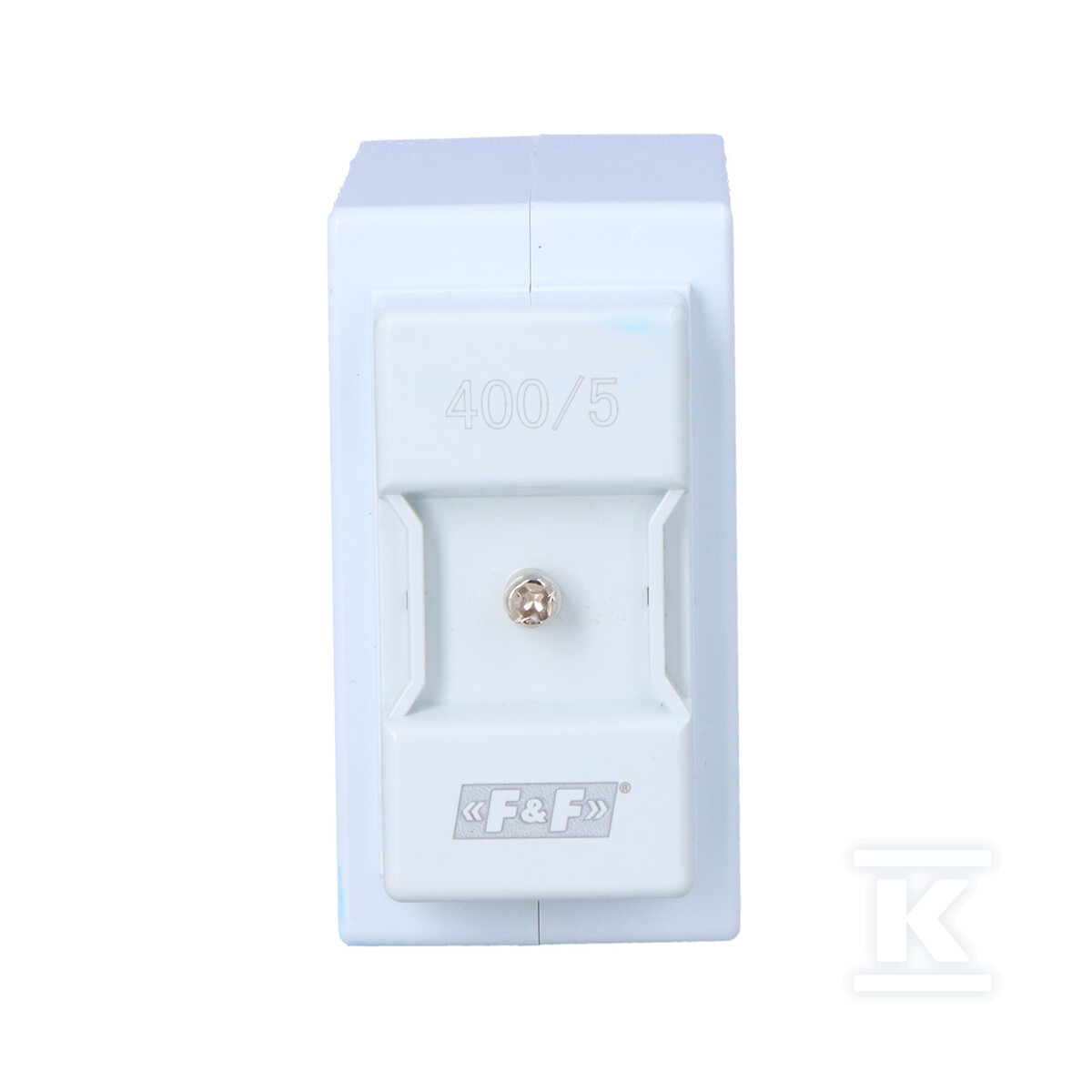

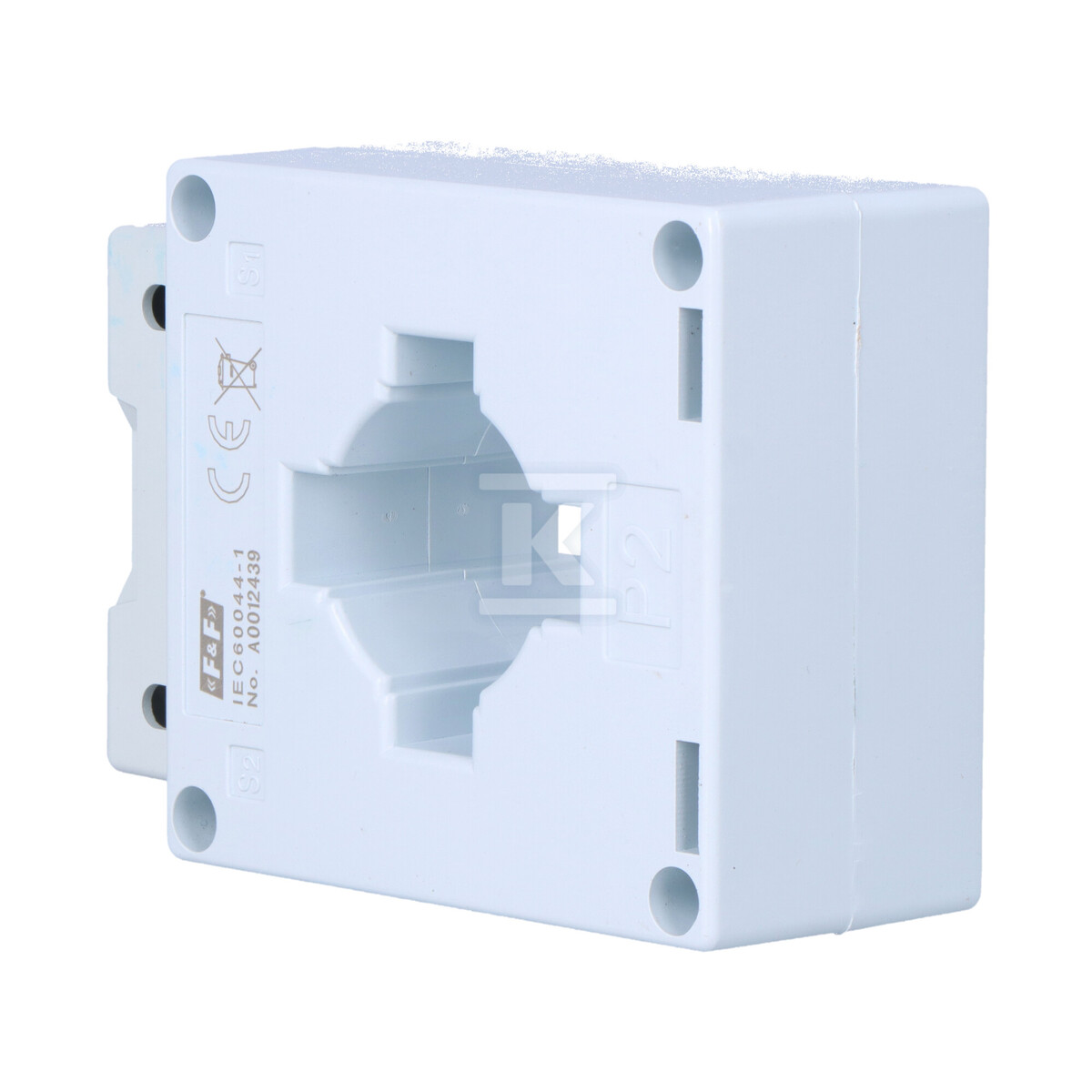

Трансформатор струму 400/5A Ø30, клас 0,5 TI-400-5

Трансформатор струму – точний вимір, надійна захист

Трансформатор струму 400/5A є ключовим елементом у вимірювальних та захисних системах. Пристрій служить для безпечного та точного перетворення великих первинних струмів на менші, вторинні значення, які можуть бути виміряні стандартними вимірювальними приладами та захисними реле. Конструкція із закритим сердечником забезпечує високу точність і стабільність вимірювань, а клас точності 0,5 гарантує мінімальні похибки у відчитуваннях.

Будова та застосування

Трансформатор струму TI-400-5 призначений для монтажу на шинах або розподільчих панелях. Його міцна конструкція та компактні розміри (75 мм x 99 мм x 40 мм) полегшують встановлення навіть у обмеженому просторі. Пристрій знаходить широке застосування в:

• Розподільних щитах енергії: моніторинг навантаження та захист від перевантажень.
• Вимірювальних системах: точні вимірювання споживання електроенергії.
• Промислових застосуваннях: контроль технологічних процесів, що вимагають моніторингу великих струмів.
• Захисті електричних установок: швидке виявлення коротких замикань та аварій.

Ключові особливості та переваги

• Висока точність: клас точності 0,5 забезпечує достовірні результати вимірювань, що є ключовим для правильної роботи систем захисту та контролю.
• Широкий спектр застосувань: трансформатор струму 400/5A дозволяє ефективно контролювати ланцюги з великим струмом.
• Безпека використання: напруга пробою ізоляції на рівні 3 кВ/1 хв захищає від небезпечних перенапруг.
• Міцна конструкція: надійне виконання з високоякісних матеріалів гарантує тривалу та безвідмовну роботу пристрою.
• Легкий монтаж: компактні розміри та можливість монтажу на шинах або панелях полегшують встановлення в різних конфігураціях.
• Відповідність нормам: відповідає вимогам норми IEC 60044-1, що підтверджує його якість та безпеку.
• Коефіцієнт перевантаження FS 5: дозволяє короткочасне навантаження трансформатора без пошкодження, що є важливим при запуску двигунів або інших пристроїв з великим пусковим струмом.
• Гвинтове з'єднання: забезпечує надійне та довговічне з'єднання вторинних провідників (гвинтові клеми 4 мм²).

Пам'ятайте про рекомендації виробника щодо підключення вторинного проводу (діаметр мін. 2,5 мм²) та заземлення клеми S2 для забезпечення правильної роботи та безпеки системи.
