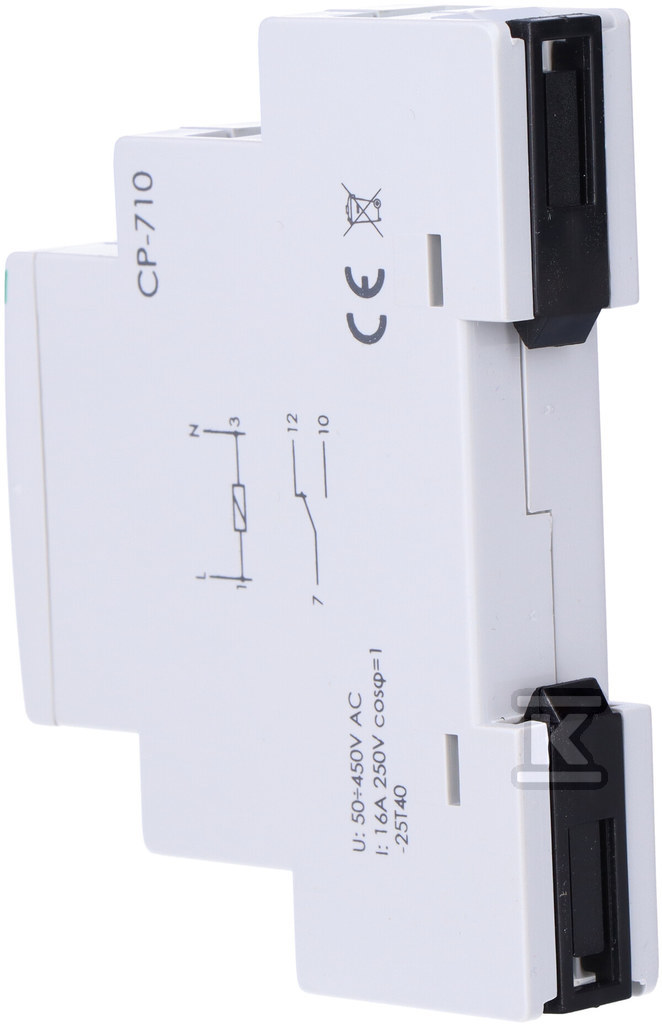

Реле напруги CP-710

Релейний захист напруги – захист і контроль живлення

Це однофазний релейний захист напруги CP-710, призначений для моніторингу напруги в однофазних мережах і захисту підключених споживачів від наслідків її коливань. Пристрій ефективно захищає як від занадто високої, так і від занадто низької напруги, забезпечуючи стабільну роботу пристроїв. Це особливо важливо в місцях, де якість живлення нестабільна або схильна до перешкод.

Цей релейний захист має часову блокування, що означає, що після виявлення проблеми з напругою, контакт реле залишається у вимкненому положенні протягом певного часу (максимально 1.5 секунди), навіть якщо напруга повернеться до норми. Це запобігає частим і небажаним ввімкненням/вимкненням підключеного споживача, що може призвести до його пошкодження або скорочення терміну служби.

Функції та застосування

Пристрій знаходить застосування всюди, де потрібен захист від коливань напруги – як у домашніх, так і в промислових установках. Завдяки можливості встановлення нижнього (U1) і верхнього (U2) порогу напруги за допомогою потенціометрів, можна точно налаштувати діапазон дії реле до специфічних потреб даного споживача. Сигналізація LED інформує про правильний стан напруги (жовтий діод) та про перевищення нижнього (червоний діод U1) або верхнього (червоний діод U2) порогу.

Релейний захист CP-710 може бути живлений напругою до 450 V~, що робить його універсальним рішенням для різних типів установок. Додатково, він захищений від зміни полярності живлення, що підвищує його надійність і безпеку використання.

Конструктивні особливості та монтаж

• Розміри: ширина 17 мм, висота 90 мм, глибина 65 мм – компактна конструкція дозволяє легко монтувати в тісних просторах.
• Тип електричного з'єднання: гвинтове з'єднання – забезпечує надійне та довговічне з'єднання проводів.
• Кількість перемикаючих контактів: 1 – дозволяє керувати одним ланцюгом або пристроєм.
• Діапазон налаштування напруги спрацювання: 150…260 V – широкий діапазон регулювання дозволяє адаптувати реле до різних застосувань.
• Діапазон вимірювання напруги: 150…210 V та 230…260 V - можливість моніторингу різних діапазонів напруг.
• Функція гістерезису: доступна для фази 1-фазної - забезпечує стабільну роботу реле і запобігає коливанням контакту при невеликих коливаннях напруги.
• Часова блокування: максимальна часова затримка при зникненні живлення становить 1.5 с - запобігає частому ввімкненню/вимкненню споживача під час короткочасних перерв у живленні.

Реле призначене для монтажу на шині TH35 (шина не входить до комплекту). Його проста конструкція та інтуїтивно зрозуміле управління роблять його легким в установці та конфігурації як для професійних монтажників, так і для кінцевих користувачів.
