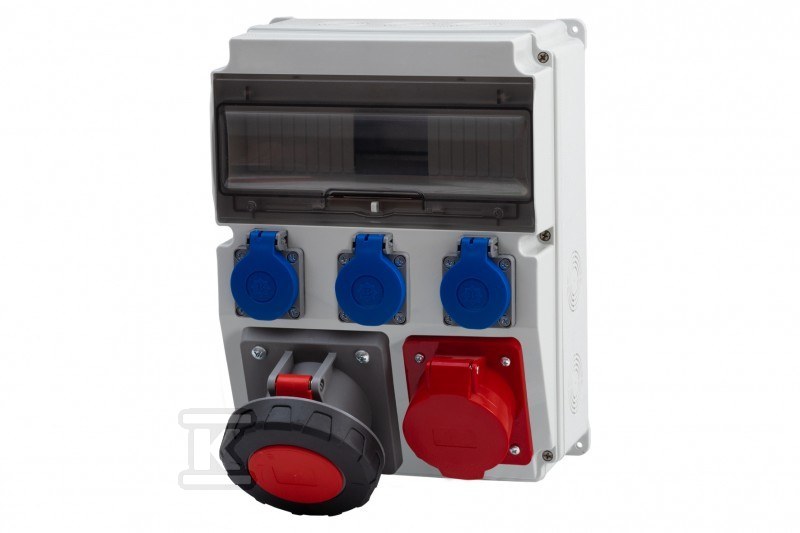

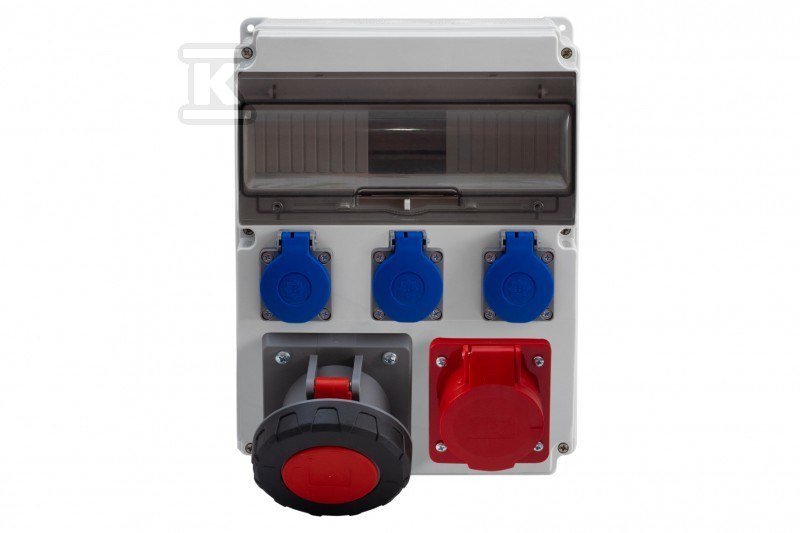

Розподільна коробка CAJA 12M - гнізда 16/5, 63A 5p, 3x230V F3.0834

Електричний розподільний щит для різноманітних застосувань

Розподільний щит CAJA 12M – це надійне та функціональне рішення для безпечного розміщення та захисту електричних елементів в установках різного типу. Він підійде як для житлових, офісних будівель, так і для промислових об'єктів або громадських установ. Конструкція розподільного щита дозволяє гнучко конфігурувати його, адаптуючи до специфічних потреб конкретного проекту.

Будова та характерні риси

Корпус розподільного щита, виготовлений з міцного ABS, забезпечує високу стійкість до механічних пошкоджень та зовнішніх факторів. Ступінь захисту IP66 гарантує безпеку використання навіть у складних умовах навколишнього середовища. Кріплення кришки за допомогою гвинта з нержавіючої сталі додатково захищає від несанкціонованого доступу та забезпечує довговічність конструкції. Розетки зі ступенем захисту IP44 захищають від вологи та пилу.

Всередині розподільного щита розташовані розетки 16A (5-полюсні) та 63A (5-полюсні), що дозволяють підключати різноманітні електричні пристрої. Клемна колодка для провідників N і PE полегшує правильне підключення заземлення та нейтралі. Вхід для кабелю PG21 забезпечує герметичне введення кабелів в корпус. Розподільний щит пропонує місце для 12 модулів, що дозволяє встановлювати додаткові захисні пристрої або елементи управління. Вимикач L-0-P з номінальним струмом 63A забезпечує ефективний захист від перевантаження та короткого замикання.

Монтаж та підключення

Розподільний щит CAJA 12M розроблений з урахуванням простоти монтажу та обслуговування. Гнучка внутрішня структура полегшує доступ до окремих елементів, а міцна конструкція забезпечує стабільність всієї установки. Підключення повинно виконуватися відповідно до чинних норм та правил, використовуючи відповідні перерізи провідників:

• 63A/5p: провідники N і PE – H07V-K /LgY/450/750V
• 16A/5p: провідники – 2,5mm2 H07V-K /LgY/450/750V
• 230V: провідники – 1,5 mm2 H07V-K /LgY/450/750V

Пам'ятайте, що правильне підключення є ключовим для безпечної та надійної роботи всієї електричної установки.
