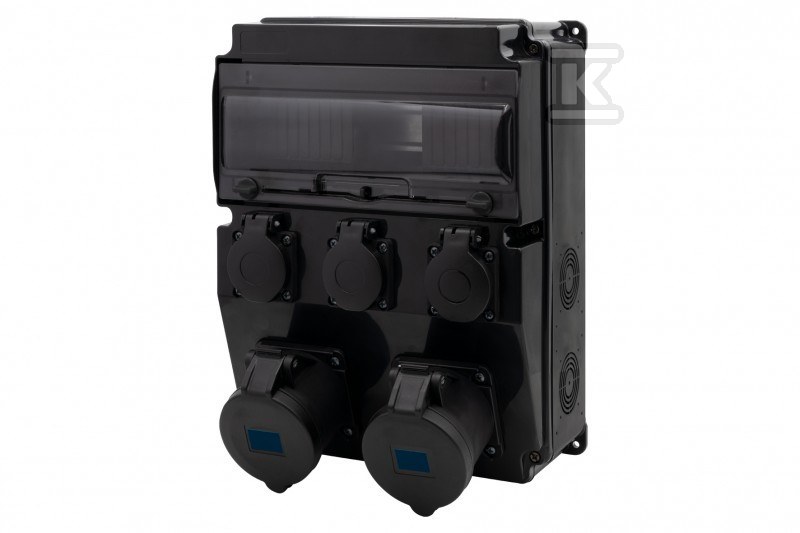

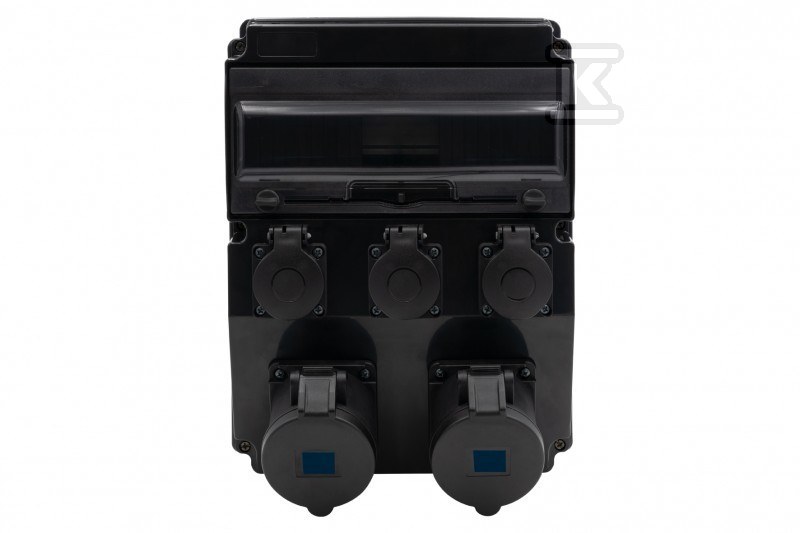

Розподільна коробка CAJA 12M SCENIC - розетки прямі 2x16A 3p, 3x230V F3.2901

Електричний розподільний щит для різноманітних застосувань

Розподільний щит CAJA 12M SCENIC – це надійне та функціональне рішення для безпечного розміщення та захисту електричних елементів в установках будівельних, промислових об'єктів та громадських місцях. Конструкція цього розподільного щита дозволяє гнучко конфігурувати його, адаптуючи до специфічних потреб конкретного проекту. Він підійде як для нових установок, так і для модернізації існуючих.

Конструкція та експлуатаційні характеристики

Корпус розподільного щита, виготовлений з міцного ABS, забезпечує високу стійкість до механічних пошкоджень та зовнішніх факторів. Ступінь захисту IP66 гарантує безпеку використання навіть у складних умовах, захищаючи від пилу та струменя води. Кріплення кришки за допомогою гвинта з нержавіючої сталі додатково підвищує довговічність та захищає від несанкціонованого доступу. Всередині розташовані гнізда зі ступенем захисту IP44, що мінімізує ризик ураження електричним струмом.

Розподільний щит розроблений з урахуванням простоти монтажу та обслуговування. Доступ до внутрішніх елементів є простим, що полегшує сервісні роботи. Вхід для кабелів PG21 дозволяє зручно вводити кабелі всередину корпусу. Клемна колодка для провідників N та PE забезпечує правильне підключення заземлення та нейтралі.

Специфікація та застосування

Розподільний щит CAJA 12M SCENIC пропонує місце для 12 модулів, що дозволяє встановлювати необхідні захисні пристрої та керуючі прилади. Провідники 16A/3p повинні бути виготовлені з кабелю H07V-K перетином 2,5mm², тоді як провідники 230V вимагають використання кабелю H07V-K перетином 1,5mm². Важливо пам'ятати про дотримання відповідних параметрів провідників для забезпечення безпечної та надійної роботи установки.

Корпус має розміри 330mm x 240mm x 140mm і виготовлений з ABS. Ступінь захисту корпусу – IP66, а гнізд IP44. Кришка кріпиться гвинтом з нержавіючої сталі, а вхід для кабелів має розмір PG21. Розподільний щит вміщує 12 модулів.

Цей розподільний щит – ідеальний вибір для монтажників, які шукають надійне та просте у монтажі рішення, а також для кінцевих споживачів, які цінують безпеку та естетику виконання.
