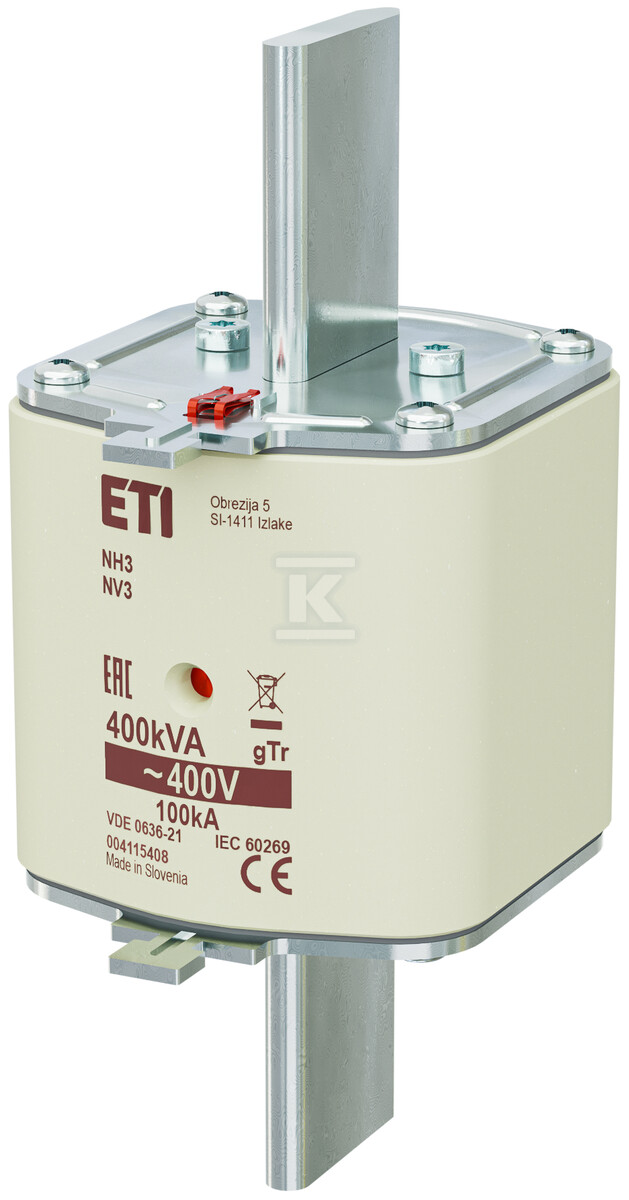

Вставка запобіжника - NH3 gTr 577A/400V/400kVA - трансформаторна 004115408

Безпека установки та обладнання – плавкі вставки NH3

Плавкова вставка NH3 gTr 577A/400V/400kVA – це захисний елемент, призначений насамперед для захисту трансформаторів. Її конструкція та характеристики дії забезпечують ефективний захист від наслідків коротких замикань та перевантажень, мінімізуючи ризик пошкоджень та простоїв у роботі установки. Призначена для роботи в колах змінного струму (AC) з номінальною напругою 400V, а її номінальний струм становить 577A.

Характеристика та застосування

Плавкова вставка з характеристикою gTr (позначається також як трансформаторна) була розроблена спеціально для захисту трансформаторів. Це означає, що її час спрацювання адаптований до специфіки трансформаторних навантажень – дозволяє короткочасні перевантаження, що виникають під час пуску двигунів або інших споживачів, водночас швидко реагуючи на серйозні короткі замикання. Здатність вимкнення короткого замикання сягає 100 kA, що гарантує безпеку навіть у випадку виникнення високих струмів короткого замикання. Комбінований (подвійний) індикатор полегшує візуальну ідентифікацію перегорілої вставки, що прискорює локалізацію та усунення аварії.

Будова та корисні властивості

Конструкція вставки забезпечує надійну роботу та довговічність. Варто звернути увагу на кілька ключових параметрів:

• Інтеграл Joule вимкнення: 3.900.000 A²s – інформує про енергію, поглинену під час вимкнення короткого замикання, що свідчить про здатність вставки витримувати великі імпульси струму.
• Інтеграл Joule переддуговий: 940.000 A²s – визначає енергію, що виділяється під час утворення електричної дуги, що є важливим для оцінки довговічності та стійкості до пошкоджень.
• Втрати потужності: 36,5 W – вказують на кількість енергії, що втрачається під час протікання струму через вставку, що впливає на енергоефективність установки.

Відсутність металевих ізольованих затискачів (IMGL) спрощує монтаж та демонтаж вставки, а також мінімізує ризик неправильного підключення. Вага однієї вставки становить 0.923 кг, тоді як базова упаковка містить 3 штуки загальною вагою 2.775 кг. Транспортна упаковка вміщує 12 штук (вага 11.65 кг), а на палеті поміститься аж 624 штуки.
