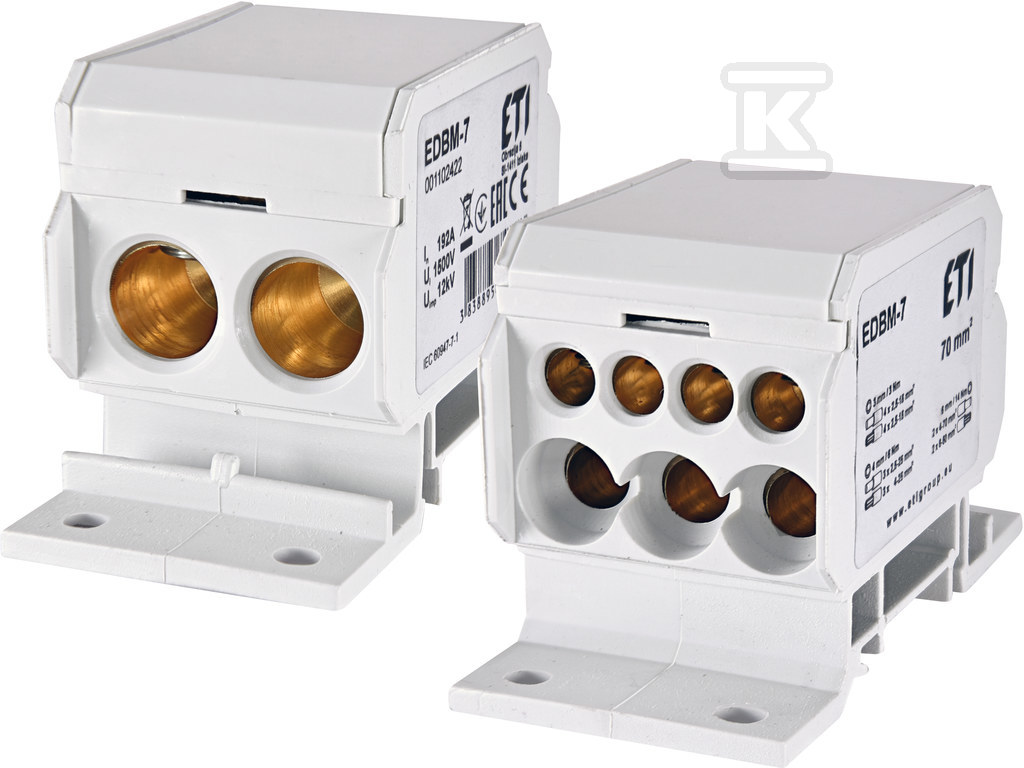

Блок розподілу 192A (2x4-70mm2/3x2,5-25mm2+4x2,5-16mm2) сірий EDBM-7 001102422

Блок розподілу – надійні з’єднання в електричних установках

Блок розподілу EDBM-7 – це надійне рішення для безпечного та ефективного розподілу електроенергії. Призначений як для застосувань у промислових установках, так і в комерційних або житлових будівлях, забезпечує надійні з’єднання та легкий монтаж на DIN-рейку TH-35 мм. Конструкція блоку дозволяє підключати дроти різного перерізу, що робить його універсальним елементом у багатьох типах установок.

Будова та застосування

Блок EDBM-7 розроблений з урахуванням довговічності та функціональності. Виготовлений з високоякісного термопласту (PA6 GF25), він стійкий до механічних пошкоджень та впливу навколишнього середовища. Його сірий корпус полегшує ідентифікацію в розподільному щиті. Застосування гвинтових з’єднань гарантує надійне та стабільне з’єднання провідників, мінімізуючи ризик перегріву та короткого замикання.

Цей блок знаходить застосування насамперед у:

• Розподільних щитах електроенергії
• Шафах управління
• Освітлювальних установках
• Системах живлення машин та обладнання
• Житлових та комерційних будівлях

Ключові характеристики та переваги

• Універсальність перерізів провідників: Можливість підключення одножильних провідників перерізом 4-70 мм² та багатожильних 6-50 мм², а також додаткових провідників 2 x 4-70 mm2 + 3 x 2,5-25 mm2 + 4 x 2,5-16 mm2 забезпечує гнучкість у виборі відповідних кабелів до конкретних потреб.
• Висока стійкість до умов роботи: Діапазон робочих температур від -25°C до 80°C дозволяє використовувати блок у складних умовах навколишнього середовища.
• Безпека використання: Номінальна напруга до 1500 В та номінальний струм 192 А гарантують безпечну роботу електричної установки. Блок захищає від перевантаження та короткого замикання, забезпечуючи довготривалу надійність.
• Легкий монтаж: Спосіб монтажу на DIN-рейку TH-35 мм полегшує швидку та безпроблемну установку блоку в розподільному щиті.
• Велика кількість затискачів: Доступність аж 9 затискачів на полюс дозволяє підключити велику кількість провідників в одному місці, що оптимізує простір у розподільному щиті.
• Міцна конструкція: Матеріал корпусу PA6 GF25 забезпечує високу механічну міцність та стійкість до корозії.

Додаткова інформація: блок не потребує використання закриваючої пластини. Вага одного блоку становить 0,225 кг, а його розміри – 44 мм у висоту, ширина до 40 мм та глибина 80 мм.
