Розподільна коробка навісного типу ECH-36PT-s 36 модулів прозорі двері IP65 1500V DC PV 001101080

Універсальна розподільна коробка для домашнього та промислового застосування

Ця розподільна коробка настінного монтажу ECH-36PT-s є надійним і міцним рішенням для монтажу модульної апаратури. Вона підійде як для житлових, так і для промислових установок, забезпечуючи відповідний рівень захисту від вологи, пилу та інших забруднень. Особливо рекомендується для зовнішнього застосування та в установках фотоелектричних панелей (PV), де потрібна висока стійкість до атмосферних впливів.

Конструкція та експлуатаційні характеристики

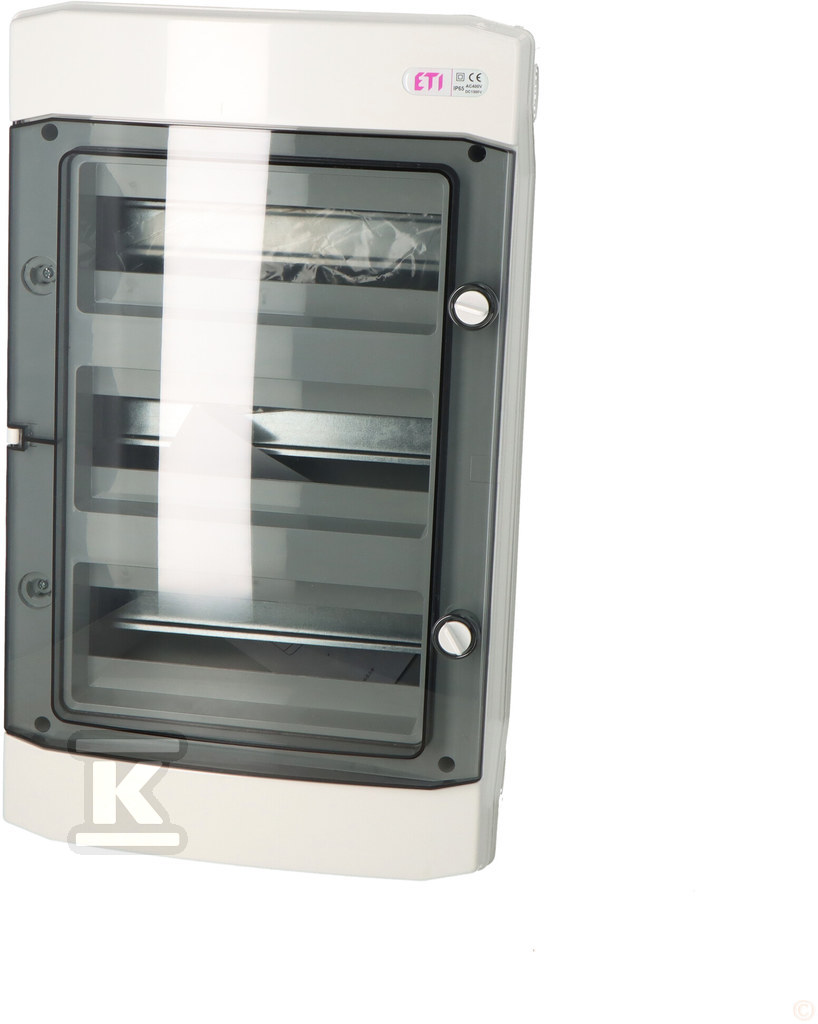

Корпус, виготовлений з високоякісного пластику ASA, гарантує довговічність і стійкість до ультрафіолетового випромінювання, що забезпечує тривалий термін служби навіть у складних умовах експлуатації. Прозорі двері дозволяють швидко оглянути стан установки без необхідності відкривання корпусу. Ступінь захисту IP65 забезпечує повну герметичність, захищаючи компоненти від води та пилу. Всередині розташована DIN-шина, що полегшує монтаж модульної апаратури.

Розподільна коробка пропонує простір для 36 модулів, розташованих у трьох рядах (12 модулів на ряд). Вона оснащена клемами заземлення PE та нейтральними N, що спрощує підключення проводів. Можливість зміни напрямку відкривання дверей праворуч/ліворуч (для корпусів від 12 модулів) та спеціальні ослаблення для монтажу кабельних ввідників збільшують гнучкість установки. Для корпусів вище двох рядів використано розділену шину N, що полегшує монтаж більшої кількості диференціальних вимикачів.

Технічні параметри та відповідність нормам

Корпус виготовлений з пластику ASA – стійкого до атмосферних впливів і ультрафіолетового випромінювання. Забезпечує високий ступінь захисту IP65 від пилу та струменя води. Всередині є місце для 36 модулів, розташованих у трьох рядах по 12 модулів кожен. Пристосована для роботи при номінальній напрузі AC 400 V та DC 1500 V, що робить її ідеальною для установок фотоелектричних панелей. Номінальний струм становить 63 A, а клас захисту – II – подвійна ізоляція для підвищеної безпеки. Корпус сірий (RAL 7035), а його розміри: ширина 319 мм, висота 535 мм і глибина 144 мм. Діапазон робочих температур становить від -25°C до +60°C.

Корпус відповідає вимогам Директиви сумісності електромагнітної сумісності EMC, що гарантує відсутність перешкод у роботі пристроїв. Тест розжареним дротом підтверджує високу стійкість до температури (650°C).
