Розподільна коробка навісна ECH-24PT-s 24 модулі прозорі двері IP65 1500V DC PV 001101067

Шафа розподільча накладного монтажу для фотоелектричних систем та інших

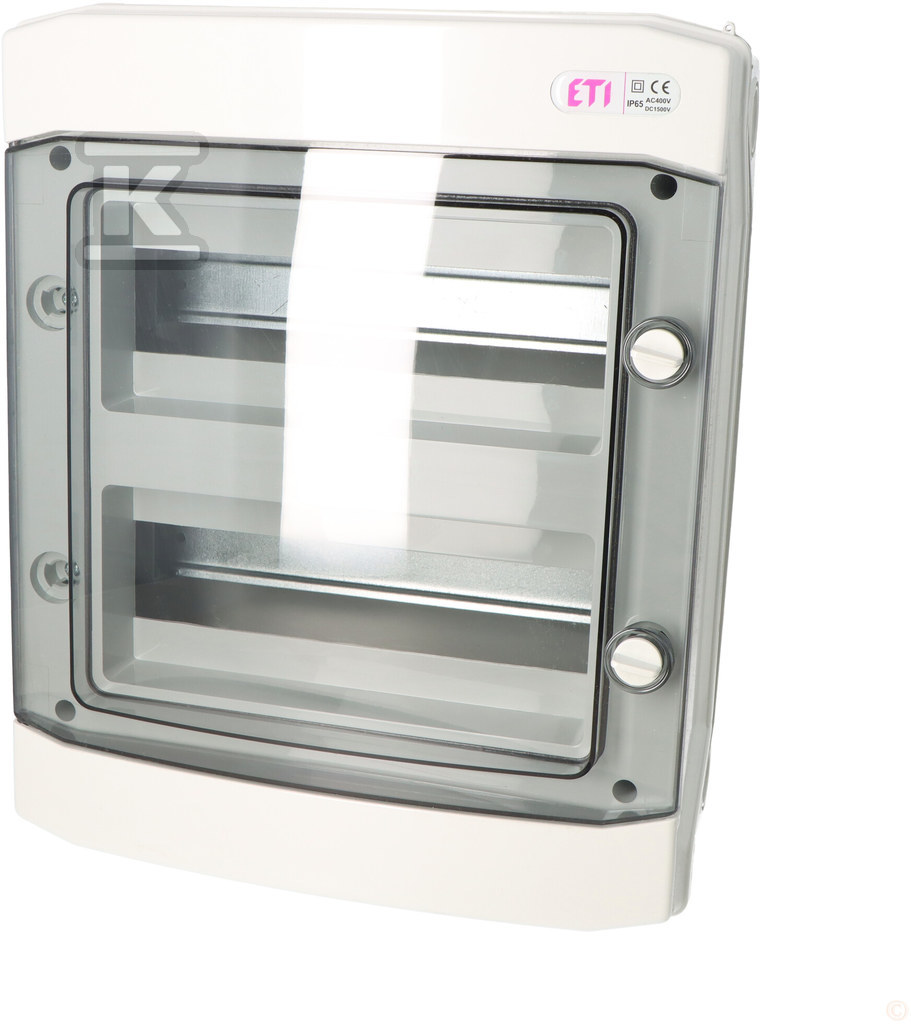

Ця накладна розподільча шафа ECH-24PT-s є надійним і міцним рішенням для монтажу модульної апаратури, як в установках постійного струму (DC), так і змінного струму (AC). Особливо добре підходить для фотоелектричних систем, де висока напруга DC вимагає відповідного захисту. Корпус забезпечує високий ступінь захисту IP65, захищаючи компоненти від вологи, пилу та інших забруднень.

Конструкція та застосування

Виготовлена з міцного пластику ASA, стійкого до ультрафіолетового випромінювання та атмосферних умов, шафа призначена для настінного монтажу. Прозорі двері полегшують контроль стану установки без необхідності відкривання корпусу. Завдяки двом рядам і 24 модулям, пропонує достатньо місця для монтажу вимикачів, захисних пристроїв та інших необхідних елементів. Ідеально підходить для житлового, промислового будівництва та у зовнішніх установках.

Ключові характеристики та переваги

• Високий ступінь захисту IP65: Забезпечує ефективний захист від вологи та пилу – ключове у зовнішніх установках та в середовищах з підвищеною вологістю.
• Стійкість до ультрафіолетового випромінювання: Матеріал ASA гарантує довговічність і стійкість до дії атмосферних факторів, що подовжує термін служби корпусу.
• Призначення для установок PV: Спроектована для роботи з напругою DC до 1500V, ідеальна для фотоелектричних систем.
• Прозорі двері: Дозволяють швидкий візуальний контроль стану установки без необхідності відкривання корпусу.
• Велика ємність: 24 модулі (2 ряди по 12 модулів) дозволяють монтувати велику кількість апаратури.
• Розміри: 384 мм (висота) x 319 мм (ширина) x 144 мм (глибина) – компактні розміри полегшують монтаж у різних місцях.
• Шина DIN: У комплекті є шина DIN для кріплення модульної апаратури.
• Затискачі заземлення PE/N: Має 15 затискачів PE та 2x7 затискачів N для безпечного підключення заземлення та нейтралі.

Додатково, корпус має ослаблення для легкого введення проводів та спеціальну конструкцію петель, що дозволяє змінювати напрямок відкривання дверей. Комплектне обладнання включає шину TH35, монтажні аксесуари та етикетки для опису.
