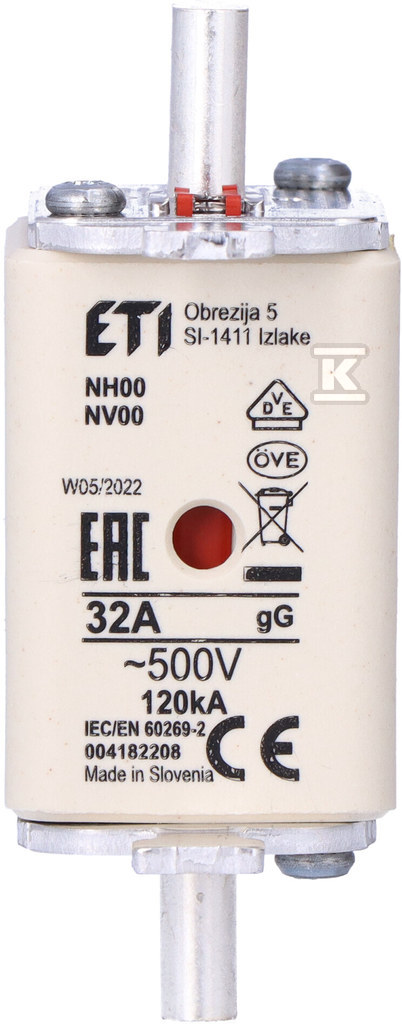

Вставка запобіжника - NH00 gG 32A/500V - з затримкою 004182208

Запобіжник вкладений NH00 gG 32A/500V – надійна захист інсталяції

Вкладення запобіжника NH00 gG 32A/500V є елементом, що використовується для захисту електричних інсталяцій від наслідків перевантажень і коротких замикань. Призначений для промислових застосувань, відповідає вимогам норм PN-93/E-06160 (gF), PN-IEC-269 та VDE 0636. Його конструкція та параметри забезпечують ефективний захист проводів та обладнання.

Конструкція та характерні особливості

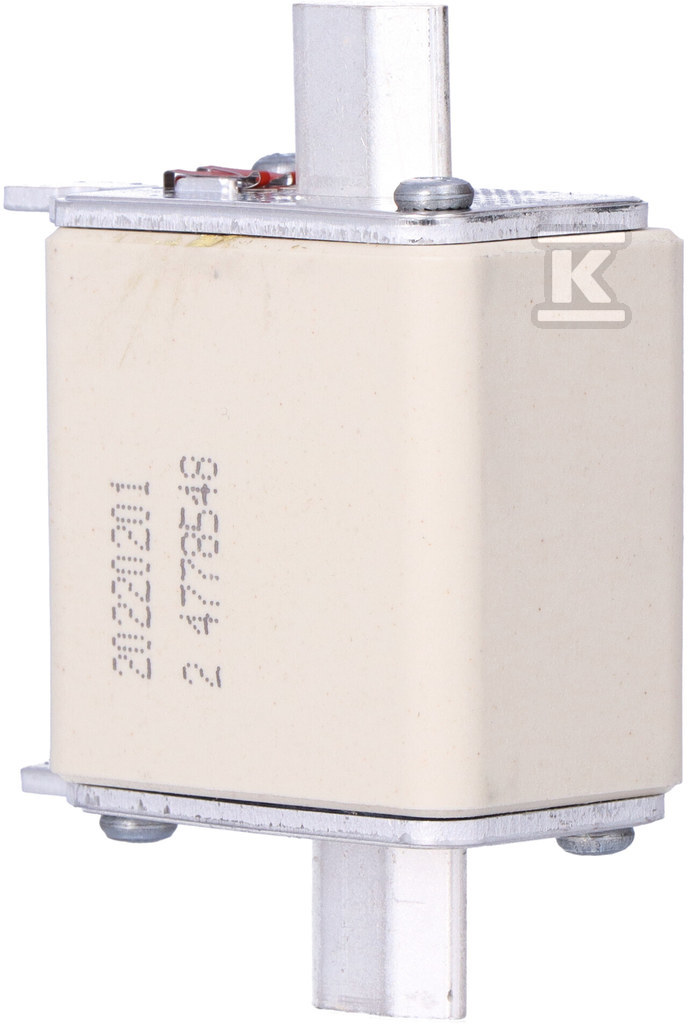

Вкладення виготовлено з високоякісних матеріалів – корпус зі стеатиту (матеріалу, стабільного до температури), контакти ножові з латуні посрібленої та кришки з алюмінію, що гарантує стійкість до корозії та довготривалу надійність. Внутрішня частина вкладення заповнена кварцовим піском зі спеціальною грануляцією, що забезпечує високу здатність вимикання короткого замикання (120 кА) та стабільність електричних параметрів. Версія KOMBI, оснащена подвійним індикатором спрацювання – червоне око на керамічному корпусі та пружна бляшка на кришці – полегшує швидку ідентифікацію перегорілого запобіжника, як в основах, так і в роз’ємниках запобіжників. Додатково, індикатор на верхній кришці дозволяє співпрацювати з мікровимикачем NVS 5 для віддаленої сигналізації спрацювання.

Застосування та параметри

Вкладення запобіжника NH00 gG 32A/500V знаходить застосування насамперед у промислових інсталяціях, де потрібен захист від перевантажень і коротких замикань. Характеристика gG (загального призначення) робить його придатним для захисту проводів. Номінальний струм 32A при напрузі 500V AC забезпечує відповідний захист для широкого спектру навантажень. Повна інтегральна вимикаюча здатність становить 5300 A²s, а дугова 1340 A²s. Втрати потужності становлять 3,4 Вт. Індикатор спрацювання типу "подвійний" (комбінований) забезпечує певну інформацію про перегорання вкладення.

Монтаж та додаткові аксесуари

Для монтажу вкладень запобіжників NH можна використовувати ізольовані тримачі (NH…/I…) що забезпечують додаткову безпеку під час роботи під напругою, а також ізольовані тримачі R 00-3 або GPSHE/AI. Доступні також версії з вибивачем (NH.../K…) призначені для співпраці з роз’ємниками запобіжників HVL, KVL, оснащеними мікровимикачами для віддаленої сигналізації спрацювання.
