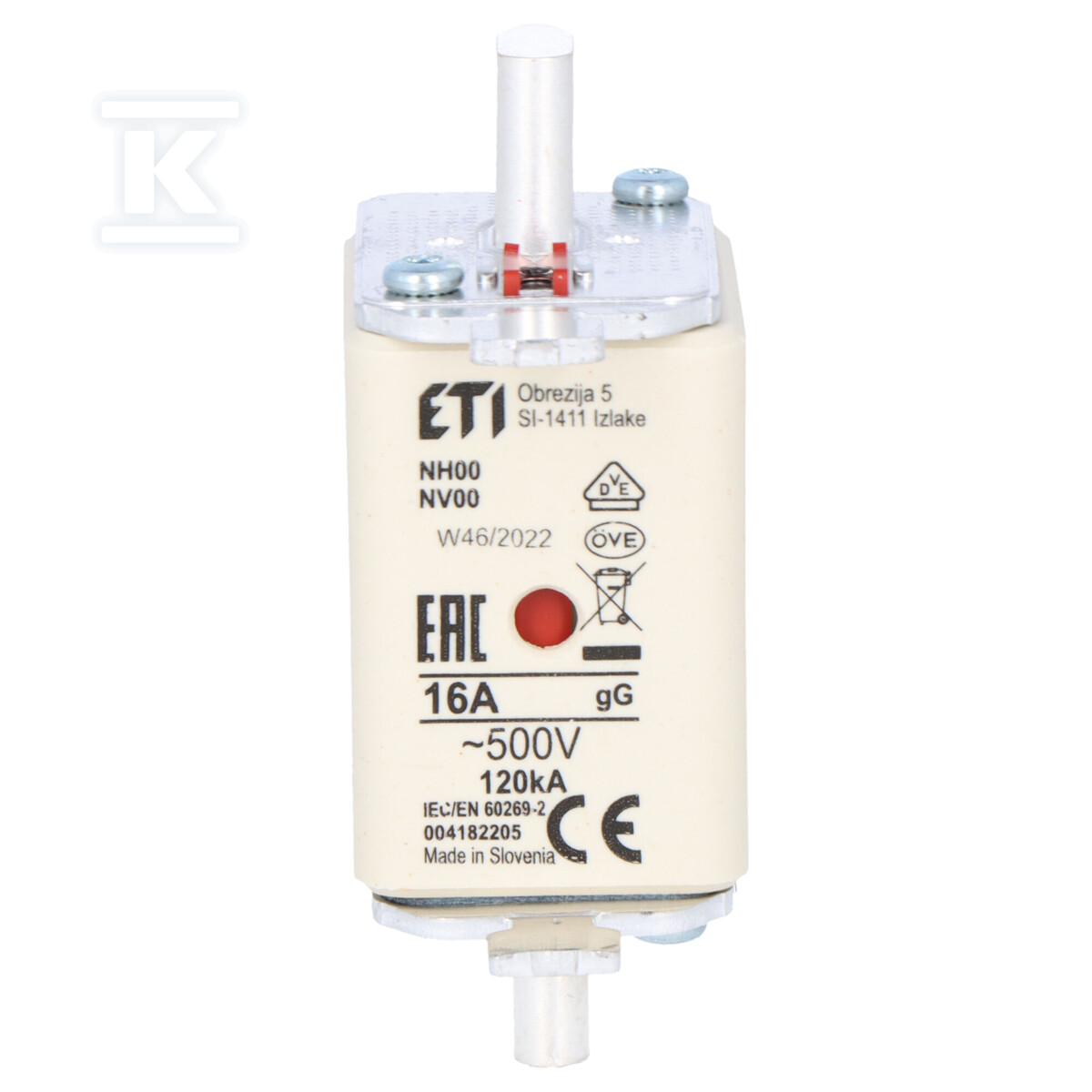

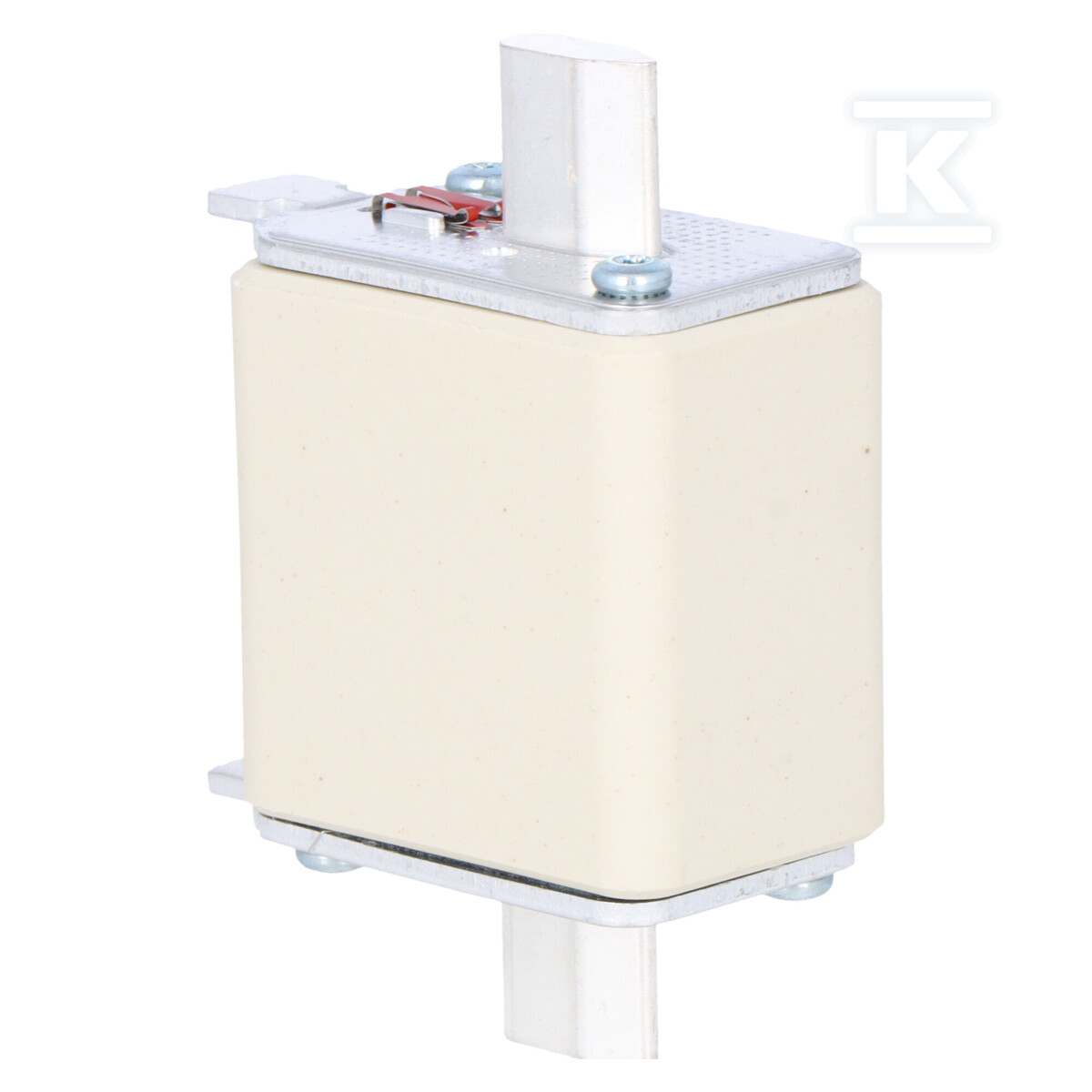

Вставка запобіжника - NH00 gG 16A/500V - з затримкою 004182205

Запобіжник вставний NH00 gG 16A/500V – надійна захист інсталяції

Вставний запобіжник NH00 gG 16A/500V є елементом, що використовується для захисту електричних інсталяцій від наслідків перевантажень і коротких замикань. Це перевірена компонента, що відповідає нормам PN-93/E-06160 (gF), PN-IEC-269 та VDE 0636, що гарантує її надійність і безпеку використання. Призначений як для промислових застосувань, так і для будівельних інсталяцій, забезпечує ефективний захист проводів і пристроїв.

Конструкція та характерні особливості

Вставка виготовлена з високоякісних матеріалів – корпус зі стеатиту (термічно стабільного матеріалу), контакти ножові з латуні посрібленої та кришки з алюмінію, що забезпечує стійкість до корозії та тривалий термін служби. Внутрішня частина вставки заповнена кварцовим піском зі спеціальною грануляцією, що впливає на високу здатність вимкнення короткого замикання (до 120 кА) та стабільність електричних параметрів. Обладнана подвійним індикатором спрацювання – червоне око на керамічному корпусі та пружна бляшка на верхній кришці, що полегшує швидку ідентифікацію перегорілого запобіжника. Версія KOMBI забезпечує гарну видимість стану роботи вставки як в основах, так і в роз’ємниках запобіжників.

Застосування та параметри

Вставка NH00 gG 16A/500V має характеристику gG, що означає, що це запобіжник загального призначення, призначений для захисту проводів від перевантажень і коротких замикань. Номінальний струм становить 16A при номінальній напрузі AC 500V та DC 250V. Завдяки цьому він знаходить застосування в широкому спектрі електричних інсталяцій. Значення інтегралу Joule вимкнення становить 790 A²s, а дугового 250 A²s – ці параметри свідчать про здатність витримувати великі струми короткого замикання без пошкоджень. Додатково обладнана комбінованим індикатором, який полегшує швидку діагностику стану вставки.

Монтаж та додаткові аксесуари

Для монтажу вставних запобіжників NH необхідні відповідні ізоляційні тримачі (наприклад, R 00-3 або GPSHE/AI). Доступні також вставні запобіжники з вибійником (NH.../K…) призначені для співпраці з роз’ємниками запобіжників HVL, KVL, оснащеними мікровимикачами для віддаленої сигналізації спрацювання. Варто пам'ятати про правильний вибір вставки для конкретного застосування та навантаження.
