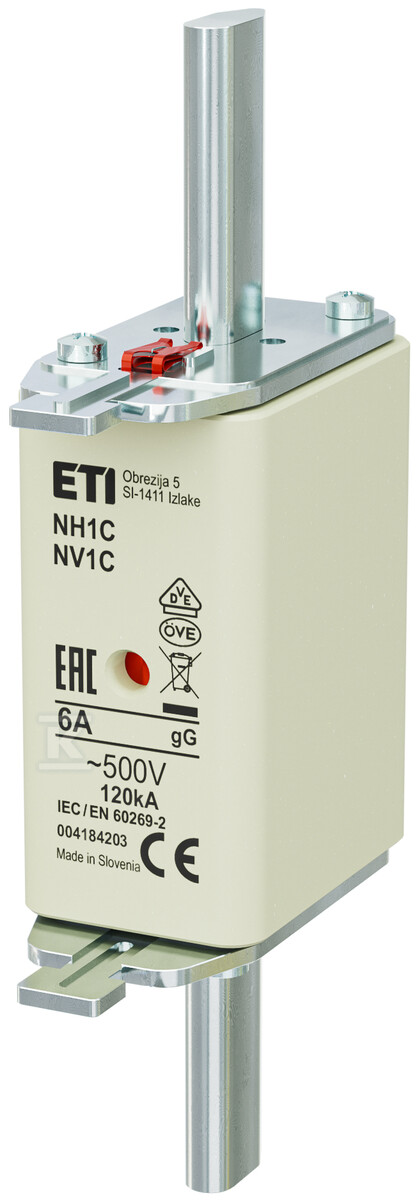

Вставка запобіжника - NH1C gG 6A/500V - з затримкою 004184203

Картриджі плавких вставок NH – надійна захист інсталяції

Картриджі плавких вставок NH1C gG 6A/500V – це захисні елементи, призначені для захисту кабелів та електричних провідників від наслідків перевантажень та коротких замикань. Це компоненти з перевіреними параметрами, що відповідають нормам PN-93/E-06160 (gF), PN-IEC-269 та VDE 0636, що гарантує їх надійну роботу в різних промислових та енергетичних застосуваннях.

Ці картриджі характеризуються універсальністю і можуть бути використані в широкому спектрі електроенергетичних інсталяцій. Їх конструкція, заснована на корпусі зі стеатиту та ножних контактах, виготовлених з посрібленої латуні, забезпечує термічну стабільність та стійкість до корозії. Заповнення корпусу кварцовим піском зі спеціальною грануляцією додатково збільшує здатність до відключення короткого замикання.

Конструкція та функціональність

Картриджі NH1C gG мають подвійний індикатор спрацювання – червоне око в центральній частині керамічного корпусу та пружну бляшку на верхній кришці. Таке рішення забезпечує легку та швидку візуальну ідентифікацію перегорілого картриджа, як в основі запобіжника, так і в роз’єднувачі запобіжника. Крім того, індикатор на верхній кришці дозволяє співпрацювати з мікроперемикачем NVS 5, що дозволяє віддалено сигналізувати про стан картриджа.

Застосування та переваги

• Захист від перевантаження та короткого замикання: Забезпечують ефективний захист провідників та електричних пристроїв від пошкоджень, спричинених надмірним струмом.
• Широкий діапазон напруг: Пристосовані для роботи при напрузі AC 500V та DC 250V, що робить їх універсальними у застосуванні.
• Висока здатність до відключення короткого замикання: Номінальна здатність до відключення короткого замикання AC становить 120 кА, що гарантує безпеку інсталяції навіть при великих струмах короткого замикання.
• Подвійний індикатор спрацювання: Полегшує швидку ідентифікацію перегорілого картриджа, мінімізуючи час простою інсталяції.
• Міцна конструкція: Використання високоякісних матеріалів (стеатит, посріблена латунь, алюміній) забезпечує тривалий термін служби та надійність роботи.
• Відповідність нормам: Відповідають вимогам норм IEC 60269-1 та IEC 60269-2, що підтверджує їх безпеку та якість.

Варто пам'ятати про вибір відповідної основи запобіжника та евентуальних аксесуарів (ізоляційні тримачі R 00-3 або GPSHE/AI) для забезпечення правильного монтажу та функціонування картриджа плавких вставок NH1C gG 6A/500V.
