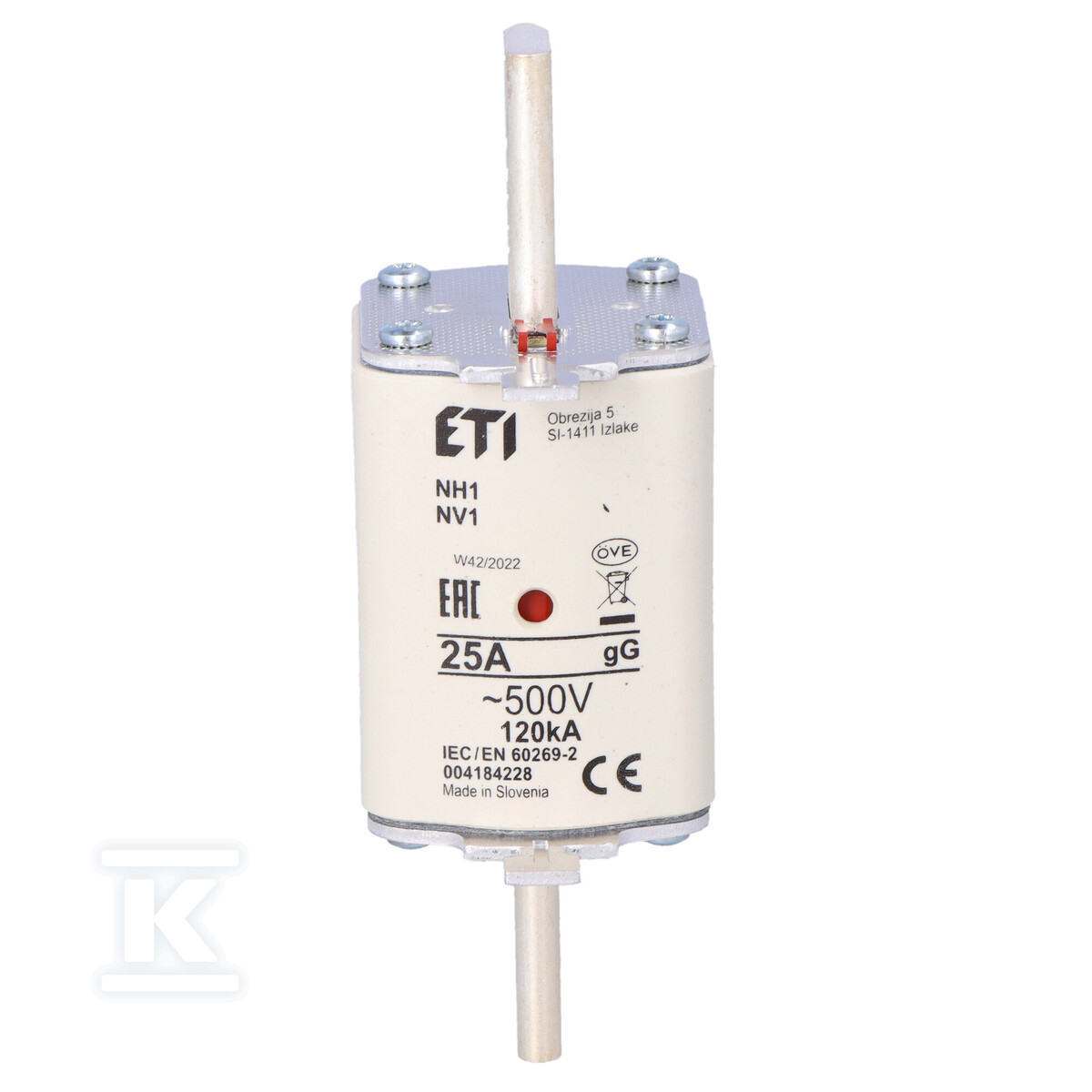

Вставка запобіжника - NH1 gG 25A/500V - з затримкою 004184228

Безпека установки та обладнання – плавкі вставки NH1

Плавкова вставка ножова NH1 gG 25A/500V є надійним захистом від наслідків коротких замикань та перевантажень в електроенергетичних установках. Виконана відповідно до норм PN-93/E-06160 (gF), PN-IEC-269 та VDE 0636, забезпечує ефективний захист проводів та обладнання. Це ключовий компонент для забезпечення безперервності роботи та безпеки у вимогливих промислових умовах.

Конструкція та характерні риси

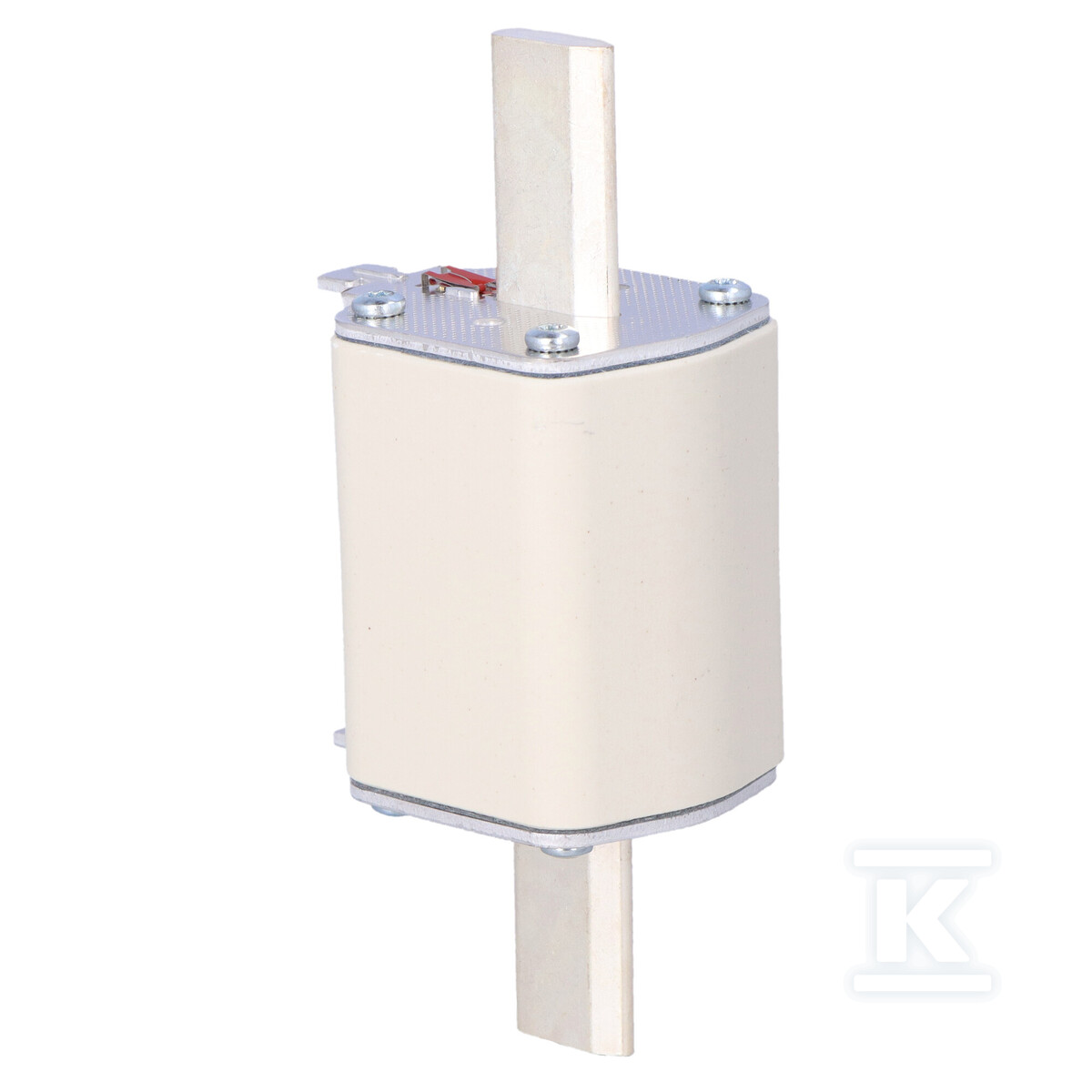

Плавкова вставка характеризується міцною конструкцією, що використовує корпус зі стеатиту – матеріалу з високою термічною стабільністю. Ножові контакти, виготовлені з посрібленої латуні, гарантують добрий електричний контакт і мінімізують втрати потужності. Кришки, виготовлені з алюмінію, забезпечують стійкість до корозії, що перекладається на тривалий термін служби продукту. Вставка заповнена кварцовим піском зі спеціальною грануляцією, що впливає на високу здатність вимкнення короткого замикання (120 кА) та стабільність електричних параметрів.

Додатковим перевагою є подвійний індикатор спрацювання – червоне око в центральній частині керамічного корпусу та пружна бляшка на верхній кришці. Таке рішення забезпечує легку та певну ідентифікацію перегорання вставки, як у базі запобіжника, так і в роз’єднувачі запобіжника. Версія KOMBI дозволяє співпрацювати з мікроперемикачем NVS 5 для віддаленої сигналізації стану вставки.

Застосування та параметри

Плавкова вставка NH1 gG 25A/500V призначена для захисту ланцюгів з номінальним струмом 25A при напрузі AC 500V (і DC 250V). Характеристика gG вказує на застосування як захист загального призначення, що захищає від перевантажень та коротких замикань. Повна енергія вимкнення Joule становить 5900 A²s, а дугова 760 A²s, що свідчить про високу енергоефективність під час спрацювання захисту. Завдяки цьому, вставка чудово справляється в промислових установках, де потрібна висока надійність та швидка реакція на аварії.
