Вставка запобіжника - NH1 gG 125A/500V - з затримкою 004184223

Номінальний запобіжник плавкого типу NH1 gG 125A/500V – надійна захист інсталяції

Вставка плавкого типу NH1 gG 125A/500V є елементом, що використовується для захисту електричних інсталяцій від наслідків перевантажень і коротких замикань. Призначена для промислових застосувань, відповідає вимогам норм PN-93/E-06160 (gF), PN-IEC-269 та VDE 0636. Її конструкція та параметри забезпечують ефективний захист проводів та пристроїв в ланцюгах з напругою до 500V AC.

Конструкція та характерні особливості

Вставка виготовлена з високоякісних матеріалів, таких як стеатит (корпус) і латунь посріблена (контакти ножові). Корпус заповнений кварцовим піском зі спеціальною грануляцією, що впливає на високу здатність відключення короткого замикання – до 120 кА. Алюмінієві кришки забезпечують стійкість до корозії та довготривалу надійність. Вставка має характеристику gG, що означає, що забезпечує повнодіапазонний захист від перевантажень і коротких замикань.

Подвійний індикатор спрацювання – швидка ідентифікація аварії

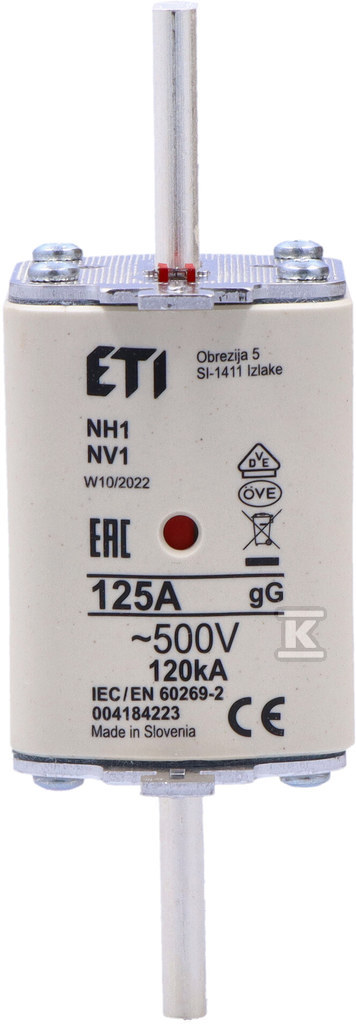

Ключовою особливістю цієї вставки плавкого типу є подвійний індикатор спрацювання типу KOMBI. Це означає, що як червоне око, розташоване в центральній частині керамічного корпусу, так і пружна бляшка на верхній кришці спрацюють одночасно після перегорання вставки. Таке рішення забезпечує дуже хорошу видимість стану роботи вставки як в основних тримачах запобіжників, так і в роз'єднувачах запобіжників, полегшуючи швидку ідентифікацію аварії та заміну елемента. Додатково, індикатор на верхній кришці уможливлює співпрацю з мікровимикачем NVS 5 для віддаленої сигналізації спрацювання.

Монтаж і сумісність

Вставка NH1 gG 125A/500V сумісна з основними тримачами запобіжників та роз'єднувачами запобіжників. Для монтажу рекомендується використовувати ізольовані тримачі R 00-3 або GPSHE/AI. Версія з вибивачем (NH.../K…) призначена для співпраці з роз'єднувачами HVL і KVL, обладнаними мікровимикачами сигналізації. Уніфіковане позначення розміру NH1 замінює старіше позначення WT-1, що полегшує вибір відповідного замінного елемента.
