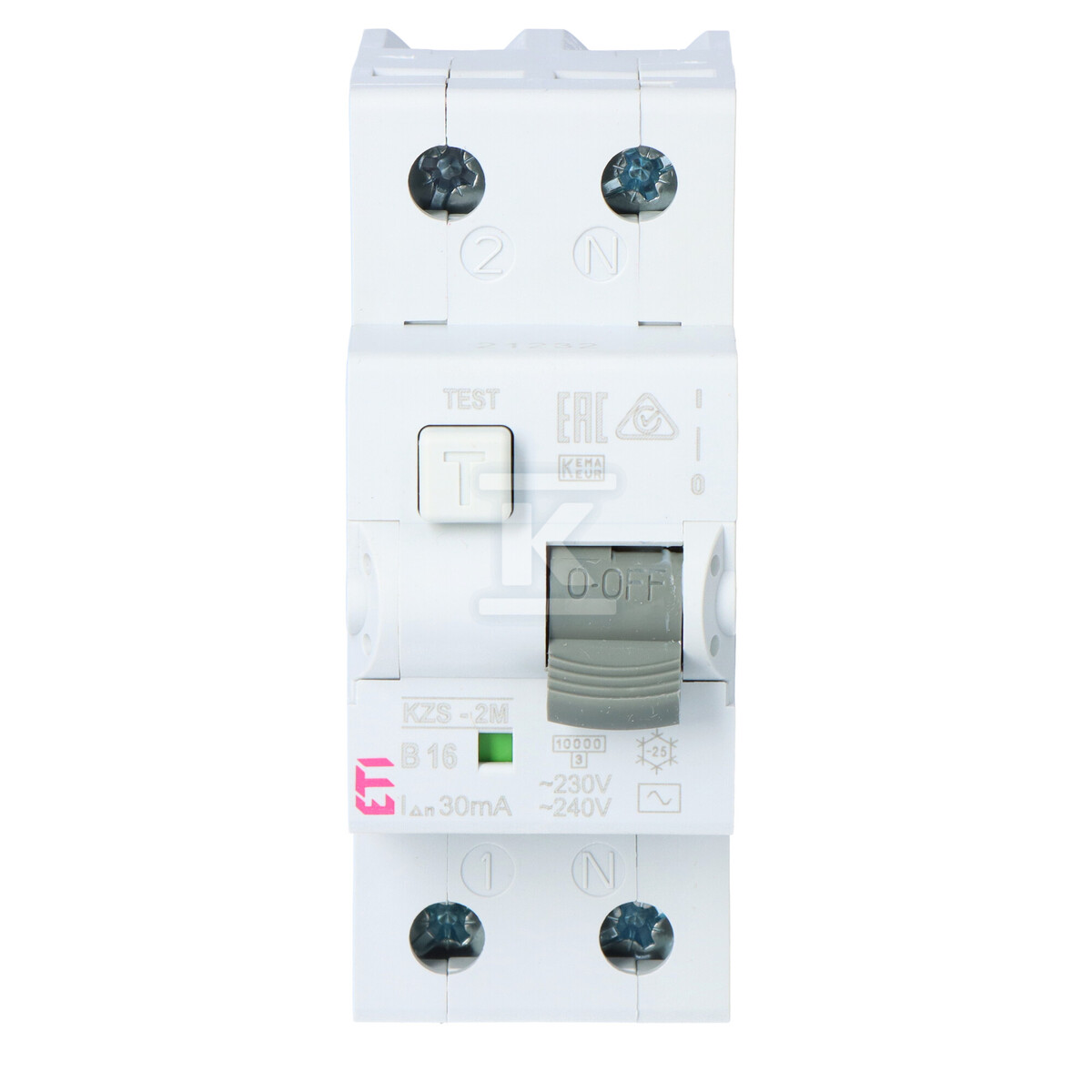

Диференційний вимикач з захистом від перевантаження KZS-2M AC B16/0.03 002173104

Диференціальний автоматичний вимикач із захистом від перевантаження струмом KZS-2M – це компактне та надійне рішення для захисту електричних установок. Він поєднує в собі функції автоматичного вимикача та диференціального вимикача, забезпечуючи комплексний захист як для людей, так і для обладнання. Це особливо важливо в сучасних установках, де все більше електронних пристроїв чутливі до перенапруг і коротких замикань.

Пристрій призначений для захисту від ураження електричним струмом, а також пошкоджень, спричинених перевантаженнями та короткими замиканнями. Він підходить для мереж TN-S, TN-C-S, TT та IT, де провідник нуль та заземлення розділені. Монтаж здійснюється на DIN-рейку, що полегшує інтеграцію з існуючою електричною інфраструктурою.

Використання характеристики B означає, що вимикач швидко реагує на збільшення струму короткого замикання, але є більш толерантним до короткочасних стрибків струму під час запуску пристроїв з двигунами – що важливо при захисті освітлювальних ланцюгів або розеток, що живлять побутову техніку. Номінальний диференціальний струм 0.03A забезпечує ефективний захист від ураження при дотику до частин під напругою.

Конструкція та експлуатаційні характеристики

Вимикач KZS-2M характеризується двополюсною конструкцією (2P) та шириною 2 модулів, що дозволяє економити місце в розподільчому щиті. Переріз приєднувальних провідників 1…25 mm² дозволяє підключати проводи різної товщини, адаптуючись до вимог конкретної установки. Клеми захищені від випадкового дотику під напругою, що підвищує безпеку під час монтажу та обслуговування. Додатково вимикач має тестову кнопку для перевірки його функціональності та індикатор положення контактів (ON/OFF), що полегшує ідентифікацію стану пристрою. Можливість опломбування важеля у положеннях "Увімк." та "Вимк." запобігає несанкціонованим змінам налаштувань.

Технічні параметри та відповідність нормам

Вимикач має номінальний струм 16 A, адаптований до типових освітлювальних та розеточних ланцюгів, та номінальну напругу 230 V – стандартна напруга мережі в більшості домашніх та комерційних установок. Номінальний диференціальний струм становить 0.03 A, забезпечуючи високу чутливість до струмів витоку та мінімізуючи ризик ураження. Номінальна вимикальна здатність 10 kA гарантує ефективне відключення ланцюга у разі виникнення короткого замикання з великою енергією. Ступінь захисту IP20 захищає від дотику пальцем та від проникнення твердих тіл розміром понад 12,5 мм. Пристрій працює при температурі навколишнього середовища від -25 до 40°C та має клас обмеження енергії 3 – що забезпечує відповідний захист від наслідків імпульсних перенапруг.

Вимикач відповідає вимогам норми EN 61009, що підтверджує його безпеку та надійність.
