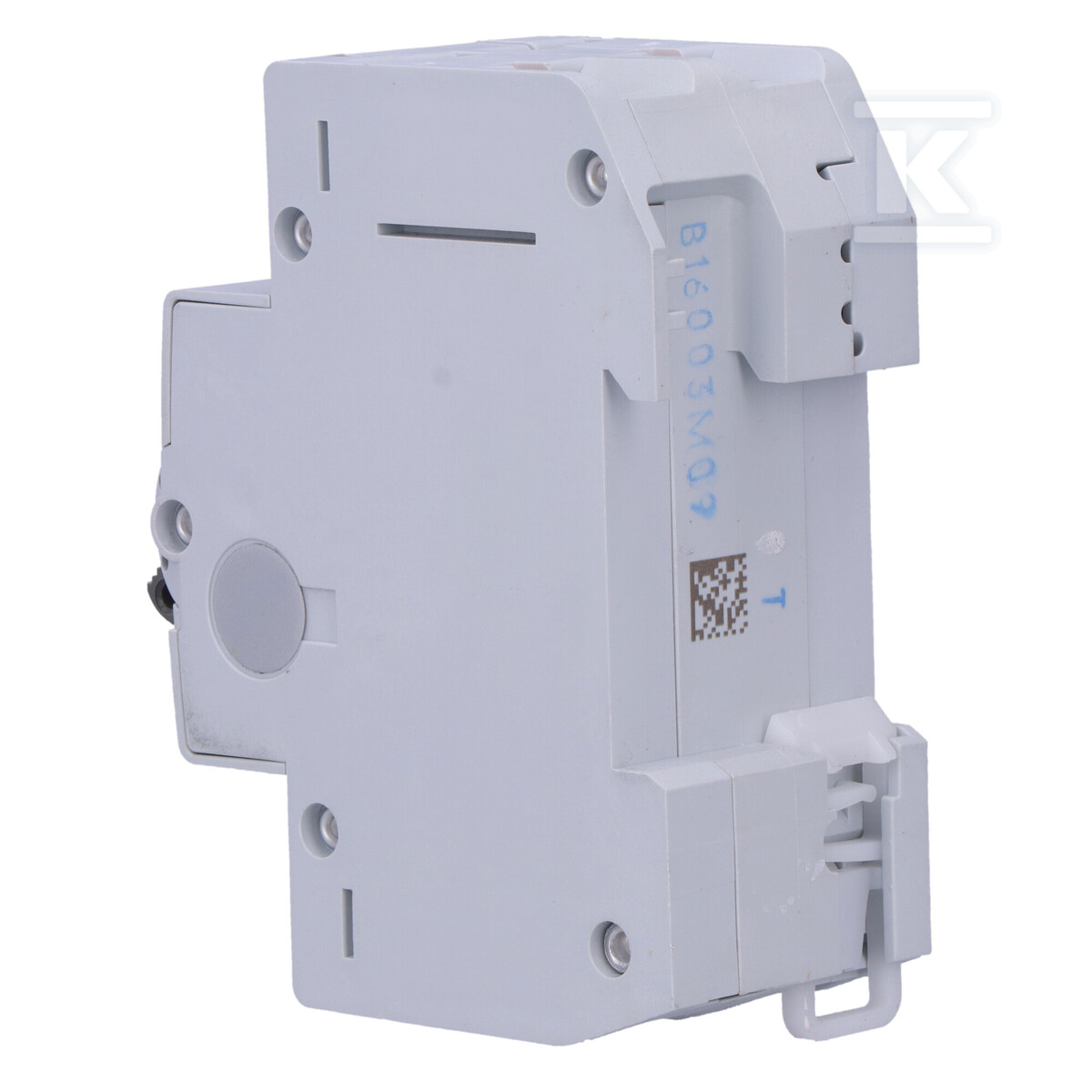

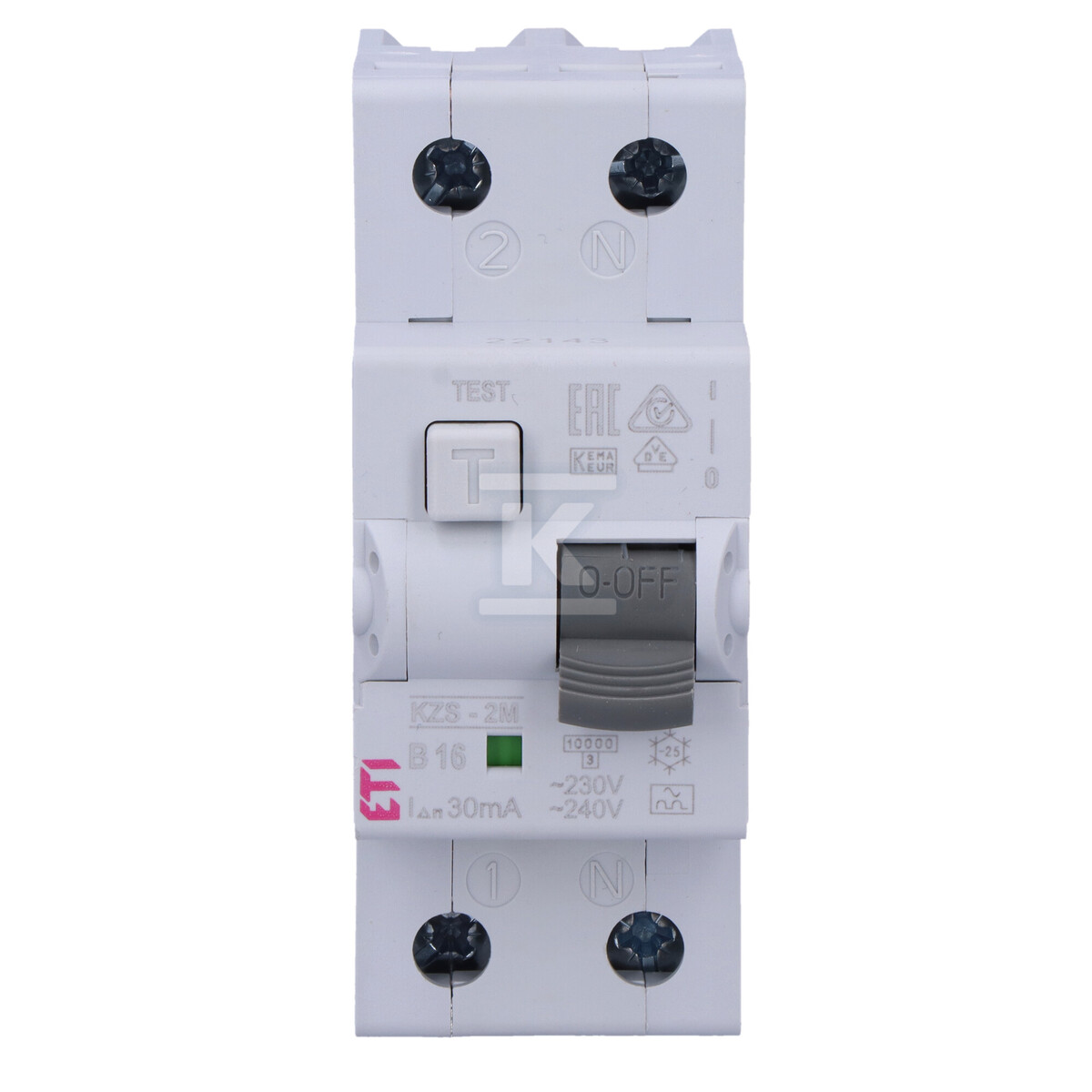

Диференційний вимикач з захистом від перевантаження KZS-2M A B16/0.03 002173204

Надійна захист електричної інсталяції та людей

Диференційний вимикач із захистом від перевантаження струмом KZS-2M є ключовим елементом будь-якої безпечної електричної інсталяції. Забезпечує комплексний захист від наслідків ураження електричним струмом, як прямого, так і непрямого, а також захищає від пожежі у разі пошкодження ізоляції проводів. Крім того, ефективно захищає ланцюги від перевантажень і коротких замикань. Це пристрій необхідний як у новобудовах, так і при модернізації існуючих.

Функціональність і технічні параметри

Пристрій призначений для роботи в мережах TN-S, TN-C-S, TT та IT, де провід нуль і заземлення можуть бути розділені або з'єднані. Номінальний диференційний струм на рівні 0.03A (чутливість A) змушує вимикач швидко реагувати на небезпечні витоки струму, мінімізуючи ризик ураження. Характеристика B забезпечує швидке вимкнення у разі коротких замикань і перевантажень, одночасно дозволяючи запускати пристрої з короткочасним пусковим струмом – що особливо важливо при підключенні двигунів або трансформаторів. Номінальна здатність відключення короткого замикання сягає 10kA (відповідно до норми EN 61009) та 15kA (відповідно до IEC 60947-2), що гарантує ефективне відключення ланцюга у разі аварії. Компактна ширина 2 модулів полегшує монтаж у розподільних шафах з обмеженим простором.

Монтаж і застосування

Вимикач KZS-2M знаходить застосування в захисті ланцюгів з номінальним струмом 16A і напругою 230V. Переріз проводів від 1 до 25 mm² дозволяє підключити широкий спектр одножильних і багатожильних проводів. Клеми захищені від дотику під напругою, що підвищує безпеку під час встановлення та експлуатації. Додатково можливість монтажу допоміжних контактів PS KZS-2M/4M (доступні окремо) розширює функціональність пристрою, дозволяючи віддалено моніторити стан вимикача. Кнопка тестування дозволяє регулярно перевіряти правильність роботи механізму диференційного струму – це проста операція, яка значно впливає на безпеку використання всієї електричної інсталяції.
