Кінцева трубна гільза з олов'яним покриттям KCR 8-70/20 відповідно до норми DIN 46235 /20шт/ KCR_8-70/20

Кінцеві муфти – надійні з'єднання в електричних установках

Кінцева муфта луджена KCR 8-70/20 – це елемент, який використовується для з'єднання провідників із клемами, забезпечуючи стабільне та довговічне електричне з'єднання. Виготовлена з міді, гальванічно лудженої, гарантує відмінну провідність і стійкість до корозії. Відповідність стандарту DIN 46235 робить її ідеальним вибором для установок, які вимагають дотримання найвищих стандартів безпеки та якості.

Будова та застосування

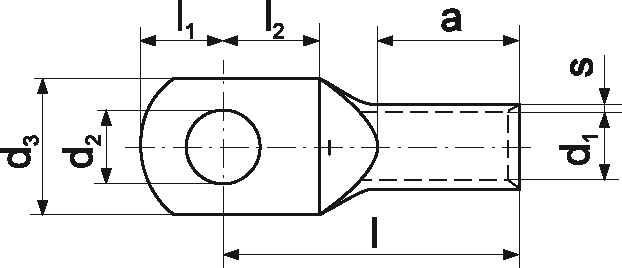

Кінцева муфта KCR складається з трубчастої частини, в яку вставляється провідник після зняття ізоляції, та кільцевої частини з отвором, пристосованим до гвинта. Така конструкція забезпечує стабільне з'єднання, стійке до вібрацій та випадкового послаблення. Призначена для провідників перерізом 70 мм², а метрична різьба приєднання становить 8. Кут з'єднання становить 180 градусів (горизонтально), що полегшує монтаж у різних конфігураціях.

Переваги та вигоди

• Висока провідність: Луджена мідь забезпечує мінімальний електричний опір, що перекладається на кращу провідність та ефективність установки.
• Стійкість до корозії: Лудіння захищає від окислення та корозії, продовжуючи термін служби з'єднання та всієї установки.
• Відповідність стандарту DIN 46235: Гарантія безпеки та надійності в сертифікованих установках.
• Механічна міцність: Міцна конструкція забезпечує стійкість до механічних пошкоджень та вібрацій.
• Легкий монтаж: Проста будова полегшує швидке та правильне закріплення провідника.
• Універсальність: Можливість застосування в різноманітних електричних установках, як у житловому будівництві, так і в промисловості.

Монтаж

Правильний монтаж кінцевої муфти – це ключ до надійної роботи установки:

1. Відріжте провід на відповідну довжину та зніміть ізоляцію.
2. Вставте жилу провідника в трубку кінцевої муфти KCR.
3. Затисніть кінцеву муфту пресом або щипцями, підібравши відповідну матрицю затискну (широку або вузьку). Переконайтеся, що затискання виконано відповідно до рекомендацій виробника інструментів.
4. Розмістіть кільце кінцевої муфти на гвинті та затягніть з відповідним моментом сили.

Пам'ятайте про вибір відповідної матриці затискної – для кінцевих муфт KCR рекомендовані широкі або вузькі матриці, залежно від типу провідника та застосованого преса.
