Роз'єднувач Вмик/Вимк In=32A P=15kW P1-32/V/SVB 095676

Головний та ізоляційний роз’єднувач – надійне відключення живлення

Цей роз’єднувач On/Off від Eaton – це надійне рішення для безпечного відключення електричних ланцюгів. Призначений як для встановлення на промислових підприємствах, так і в комерційних будівлях, він забезпечує ефективну ізоляцію та захист від перевантаження. Конструкція пристрою, що відповідає нормам IEC/EN 60947-3, гарантує високу надійність і тривалий термін служби.

Функціональність та застосування

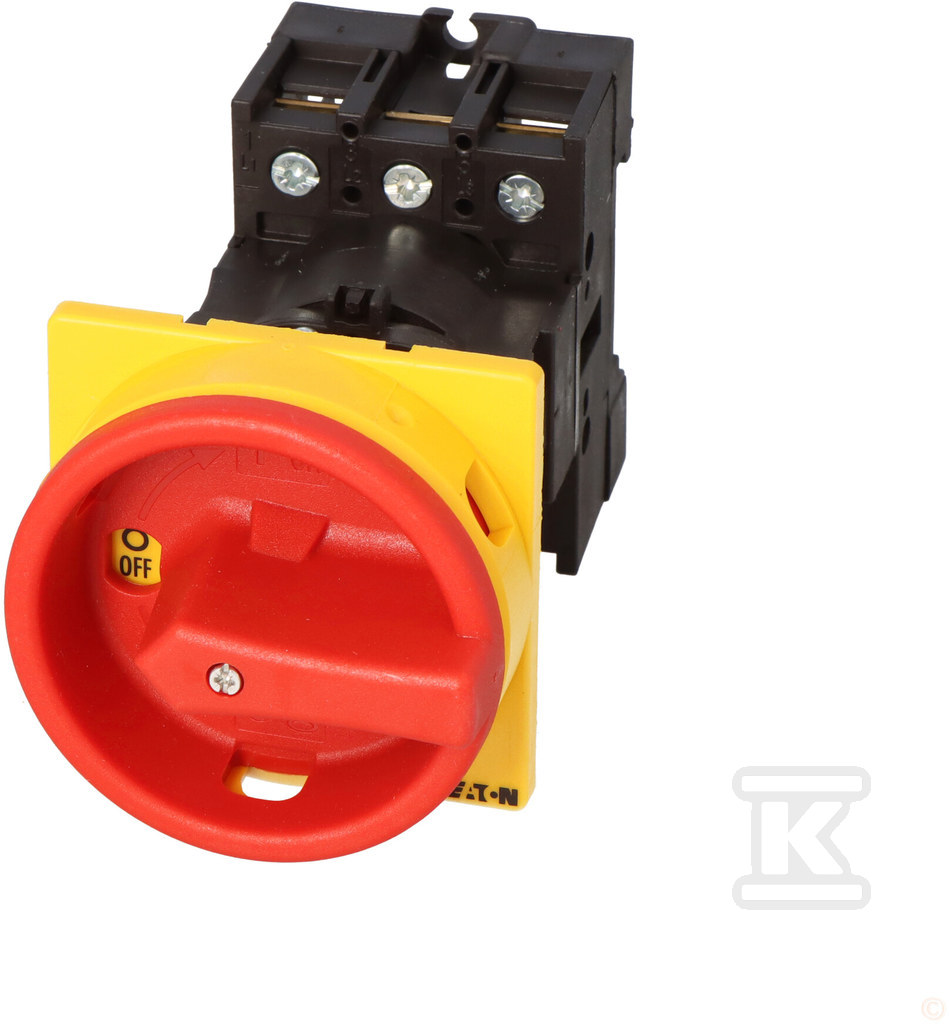

Пристрій виконує функцію головного та ізоляційного роз’єднувача, дозволяючи безпечно вимкнути живлення для проведення робіт з технічного обслуговування або ремонту. Завдяки класу захисту IP65, він стійкий до проникнення пилу та води, що дозволяє використовувати його у складних умовах навколишнього середовища. Червона рукоятка з жовтим блокувальним кільцем забезпечує легку ідентифікацію та можливість захисту від випадкового увімкнення – можливість закриття на 3 замки додатково підвищує рівень безпеки. Він ідеально підійде як ремонтний роз’єднувач, дозволяючи безпечно працювати з електричними установками.

Характеристики та переваги

• Міцна конструкція: Міцний корпус для накладного монтажу з ізоляцією забезпечує довговічність та стійкість до механічних пошкоджень.
• Безпека використання: Примусовий розрив контактів після вимкнення гарантує повну ізоляцію ланцюга.
• Універсальність монтажу: Можливість центрального або проміжного монтажу полегшує інтеграцію з різними типами розподільних щитів.
• Захист від атмосферних впливів: Ступінь захисту IP65 захищає від пилу та струменя води, забезпечуючи надійну роботу навіть у вимогливих умовах.
• Легка експлуатація: Інтуїтивно зрозуміле керування завдяки червоній рукоятці з блокуванням.
• Номінальна робоча потужність: Пристосований для роботи при номінальній потужності 15 кВт для AC-23 та 13 кВт для AC-3 при напрузі 400V.
• Захист від короткого замикання: Витримуваний струм короткого замикання на рівні 80 кА (Iq) та 0.64 кА (Icw) забезпечує захист установки у разі виникнення короткого замикання.
• Блокувальний механізм: Забезпечує додаткову безпеку, запобігаючи випадковому увімкненню роз’єднувача під час робіт з технічного обслуговування або ремонту.

Технічні дані в скороченні

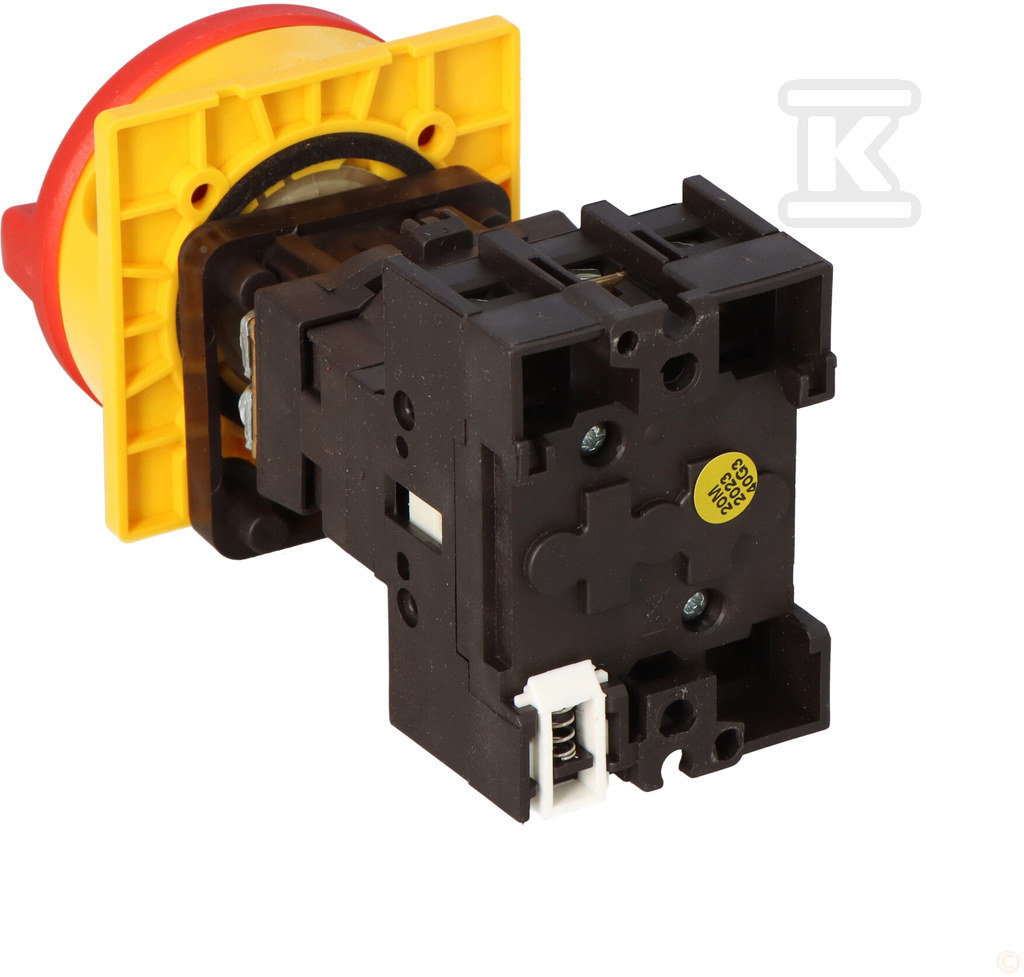

Роз’єднувач призначений для роботи при номінальній напрузі 690…690 V та номінальному струмі 32 A. Він має три полюси та оснащений гвинтовим з’єднанням головних контактів. Пристрій характеризується невеликими розмірами (90 мм глибина, 70 мм висота, 54 мм ширина), що полегшує монтаж навіть у обмежених просторах. Конструкція пристрою – версія для фіксованого монтажу.
