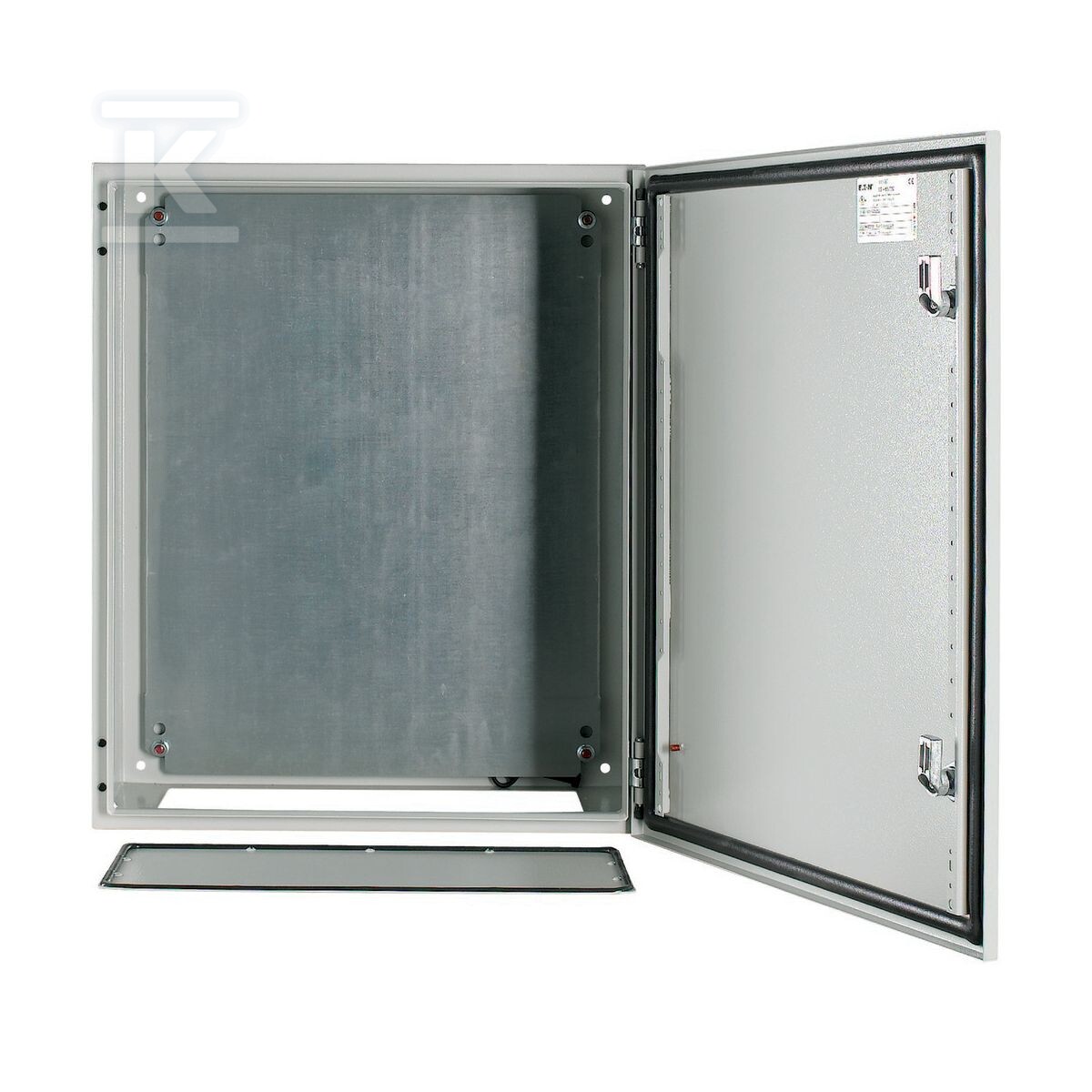

Корпус з монтажною платою (600x500x250) CS-65/250 111697

Універсальні корпуси для промислових застосувань та розподілу енергії

Корпуси CS від Eaton – це універсальні рішення для захисту та організації електричних інсталяцій. Виготовлені з міцної сталі, вони забезпечують надійний захист компонентів у складних промислових умовах, а також підходять як розподільні шафи в системах розподілу енергії. Завдяки широкому діапазону доступних розмірів, від компактних до великих шаф, їх можна адаптувати до різноманітних потреб.

Конструкція та характерні особливості

Корпуси CS вирізняються міцною конструкцією з листової сталі товщиною, що залежить від розміру, гарантуючи високу стійкість до механічних пошкоджень (IK10). Прецизійно нанесена поліуретанова прокладка забезпечує герметичність IP66, захищаючи від впливу води, олій та забруднень. Двері, що відкриваються під кутом 120° з можливістю перестановки на ліву або праву сторону, полегшують доступ до внутрішньої частини корпусу під час монтажу та обслуговування. У комплекті є замок з двопірковим циліндром, що підвищує рівень безпеки. Додатково, спеціальні штифти петель дозволяють швидко змінити сторону відкривання дверей без використання інструментів.

Корпус постачається з монтажною пластиною, що спрощує встановлення пристроїв. Міцна монтажна пластина виготовлена зі сталі, що оцинкована, товщиною 2-3 мм. Внутрішні профілі дверей з отворами в растрі 25 мм полегшують монтаж DIN-рейок та прокладання кабелів. Корпуси CS фарбуються порошковим методом у колір RAL 7035, що забезпечує довговічний захист від корозії.

Застосування та відповідність нормам

Корпуси CS знаходять застосування як:

• Розподільні шафи для розподілу енергії низької напруги
• Захисні кожухи від прямого контакту з елементами під напругою
• Захист обладнання в середовищах з високим запиленням та ризиком затоплення
• Корпуси для машин та промислового обладнання

Конструкція корпусів відповідає нормі IEC/EN 62208, що підтверджує їх придатність у розподільних пристроях відповідно до норми IEC/EN 61439-2. Вони також відповідають вимогам щодо електромагнітної сумісності (EMC), хоча виконання не відповідає Директиві EMC. Максимальне навантаження на двері становить 250 N, а на весь корпус – 2750 N, тоді як монтажної пластини – 2500 N. Відведення тепла (Delta T = 20 K) становить 55 W.
