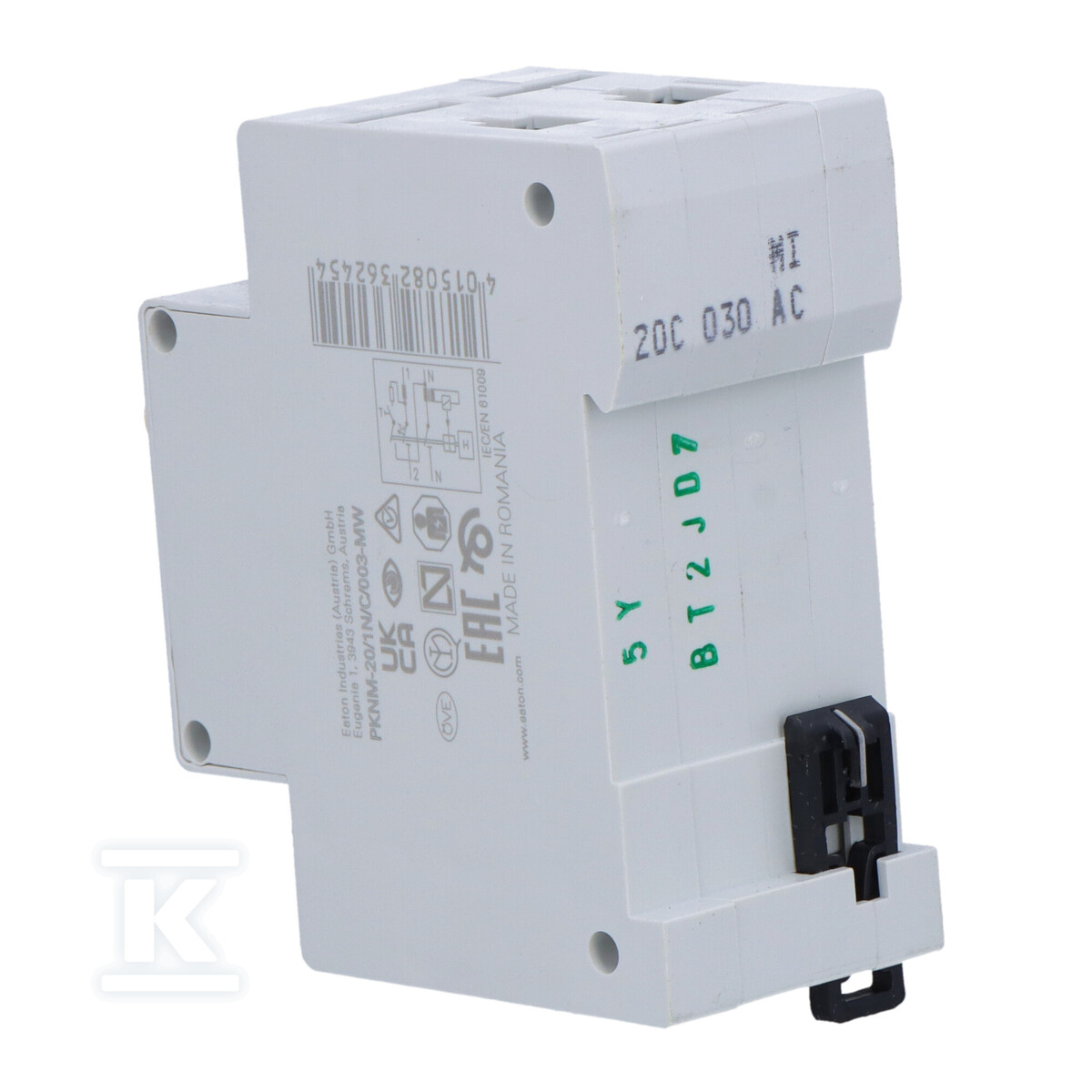

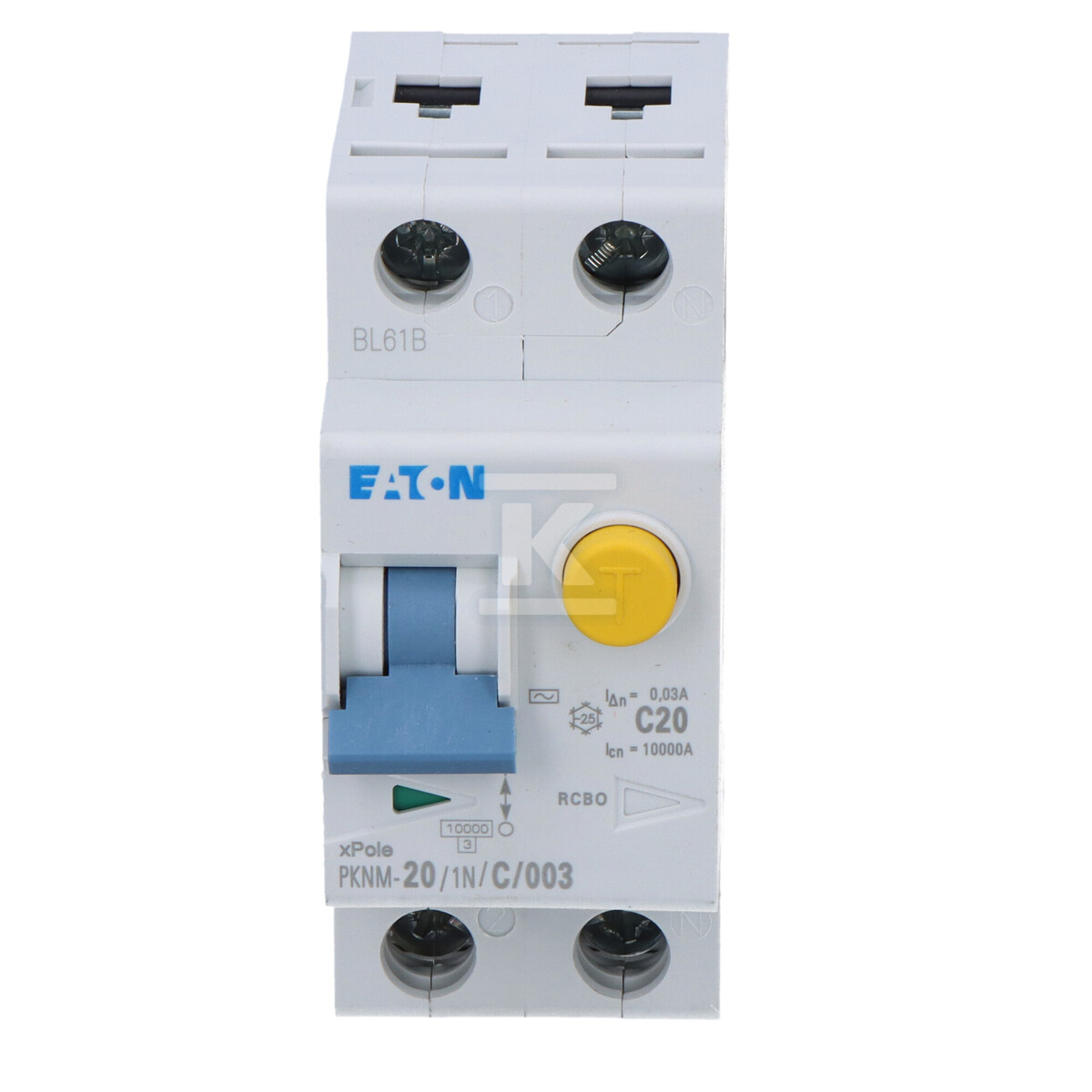

Вимикач надструму з диференціальним модулем 1+N-полюсний PKNM-20/1N/C/003-MW 236245

Вимикач надструму з диференціальним модулем PKNM-20/1N/C/003-MW – це надійний пристрій Eaton, призначений для комплексного захисту електричних установок. Він поєднує в собі функції вимикача надструму та диференціального вимикача, забезпечуючи ефективний захист від наслідків коротких замикань, перевантажень та ураження електричним струмом. Це ідеальне рішення як для професійних монтажників, так і для кінцевих користувачів, які шукають безпеку та комфорт.

Захист та Застосування

Пристрій призначений для захисту електричних ланцюгів у житлових та комерційних будівлях. Його основним завданням є швидке відключення ланцюга у разі виявлення несправності, такої як потік струму, що перевищує допустиму межу, або виникнення короткого замикання. Крім того, диференціальний модуль забезпечує захист від ураження електричним струмом, реагуючи на різницю між струмом, що надходить, та струмом, що відходить з ланцюга. Завдяки цьому мінімізується ризик пошкодження обладнання та потенційних загроз для здоров'я та життя. Характеристика C дозволяє безпроблемно запускати пристрої з двигунами, які генерують високі пускові струми.

Конструкція та Параметри

Вимикач PKNM-20/1N/C/003-MW має 1 захищений полюс та додатковий нейтральний полюс (N), що дозволяє його застосовувати в однофазних ланцюгах. Монтаж здійснюється на шині TH35, а ширина пристрою становить 2 модулі (36 мм), що забезпечує компактні розміри та легкість встановлення в розподільчому щиті. Номінальний диференціальний струм на рівні 0.03A (30mA) забезпечує високу чутливість детектування струмів витоку на землю, а номінальна здатність відключення короткого замикання Icn, що становить 10kA, гарантує ефективне відключення ланцюга у разі виникнення короткого замикання. Переріз приєднуваних провідників може становити від 1 до 25 мм², що дає велику гнучкість при виборі провідників, що підводяться. Ступінь захисту IP20 означає захист від дотику пальцем, але не захищає від впливу води.

• Комплексний захист: поєднання функцій вимикача надструму та диференціального вимикача в одному пристрої
• Швидка реакція: характеристика C забезпечує швидке відключення ланцюга у разі перевантаження або короткого замикання
• Висока чутливість: номінальний диференціальний струм 30mA забезпечує ефективний захист від ураження
• Компактні розміри: ширина 2 модулів полегшує монтаж у тісних розподільчих щитах
• Універсальність: можливість застосування в однофазних установках з нейтральним провідником
• Безпека: клас обмеження енергії 3 забезпечує мінімізацію наслідків коротких замикань
• Довговічність: стійкість до імпульсного струму 0.25kA збільшує термін служби пристрою
• Широкий діапазон провідників: можливість підключення провідників з перерізом 1-25mm²

Пристрій відповідає вимогам норми EN 61009-1 та EN 61009, що підтверджує його відповідність європейським стандартам безпеки. Температура навколишнього середовища роботи знаходиться в межах від -25°C до +40°C, що дозволяє його застосовувати в різних умовах навколишнього середовища. Вимикач PKNM-20/1N/C/003-MW – це інвестиція в безпеку та надійність електричної установки.
