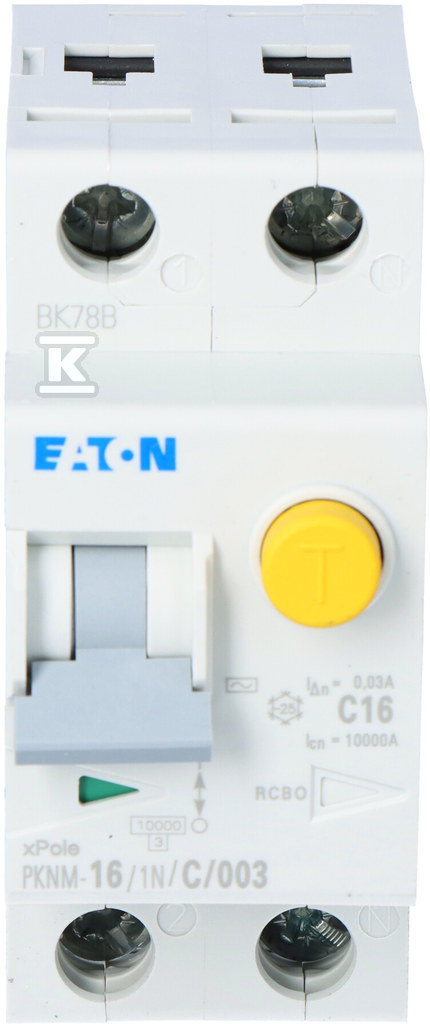

Вимикач надструму з диференціальним модулем 1+N-полюсний PKNM-16/1N/C/003-MW 236212

Диференційний автоматичний вимикач – комплексна захист інсталяції

Цей двополюсний вимикач поєднує в собі функції автоматичного вимикача та диференційного вимикача, забезпечуючи ефективний захист електричних ланцюгів від перевантажень, коротких замикань та струму витоку. Пристрій призначений для монтажу в розподільних щитах як у житлових, так і в промислових будівлях. Завдяки одночасному роз'єднанню нейтрального провідника (N) підвищується безпека використання.

Характеристики та застосування

Автоматичний вимикач PKNM-16/1N/C/003-MW від Eaton – це надійне рішення для інсталяцій, що вимагають високого рівня безпеки. Характеристика C забезпечує швидку реакцію пристрою на короткі замикання, але є більш стійкою до короткочасних стрибків струму, які можуть виникати під час запуску двигунів або інших пристроїв з великим споживанням потужності. Номінальний диференційний струм 0,03A (30mA) ефективно захищає від ураження електричним струмом.

• Універсальне застосування: ідеально підходить для захисту освітлювальних, розеточних ланцюгів та інших споживачів енергії в житлових та комерційних будівлях.
• Двополюсна конструкція (1+N): забезпечує повний захист ланцюга, включаючи нейтральний провідник.
• Характеристика C: підходить для ланцюгів з пристроями, що генерують імпульсні струми (наприклад, двигуни).
• Номінальна відключаюча здатність 10kA: гарантує ефективне відключення ланцюга у разі короткого замикання.
• Ступінь захисту IP20: забезпечує захист від дотику пальцем та твердими тілами більшими за 12 мм.
• Монтаж на DIN-рейку TH35: стандартний монтаж у модульних розподільних щитах полегшує встановлення та заміну.
• Переріз провідників 1-25 мм²: дозволяє підключати провідники різної товщини, адаптуючись до потреб інсталяції.

Технічні параметри та конструкція

Вимикач розроблений з урахуванням довговічності та надійності. Клас обмеження енергії 3 та категорія перенапруги 3 свідчать про його стійкість до перешкод в електричній мережі. Ширина 2 модулів дозволяє ефективно використовувати простір у розподільчому щиті. Виконаний з високоякісних матеріалів, забезпечує довготривалу та безвідмовну роботу навіть у складних умовах навколишнього середовища (температура роботи від -25°C до 40°C). Номінальна імпульсна напруга витримування на рівні 4kV додатково підвищує його стійкість до перенапруг.

Вимикач характеризується номінальним струмом 16A, номінальною напругою 230V та чутливістю до диференційного струму 0,03A (30mA). Має частоту роботи 50Hz та ступінь захисту IP20.

Пристрій відповідає вимогам норм EN 61009-1 та EN 61009, що підтверджує його відповідність європейським стандартам безпеки. Застосування типу AC чутливості робить вимикач реагуючим як на синусоїдальні змінні струми, так і на імпульсні, забезпечуючи комплексний захист від електричних загроз.
