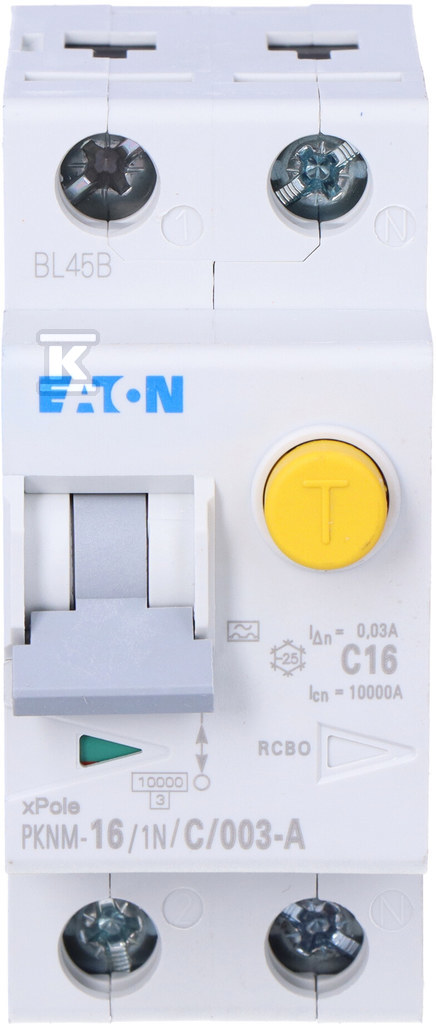

Автоматичний вимикач з диференціальним захистом 1+N-полюсний PKNM-16/1N/C/003-A-MW 236217

Захисний автоматичний вимикач з диференціальним модулем – це надійний захист електричної установки, що поєднує в собі функції автоматичного вимикача типу C та диференціального вимикача. Пристрій ефективно захищає від наслідків перевантажень, коротких замикань та ураження електричним струмом. Його компактні розміри – ширина всього два модулі – полегшують монтаж у розподільчих щитах.

Характеристики та застосування

Цей двополюсний вимикач (1+N) з номінальним струмом 16A призначений для роботи в ланцюгах з напругою 230V та частотою 50Hz. Характеристика C забезпечує затримку спрацювання при короткочасних перевантаженнях, що особливо важливо для приладів з електричними двигунами або іншими елементами, що генерують високий пусковий струм. Додатково, вбудований диференціальний вимикач з чутливістю A та номінальним струмом 0.03A ефективно виявляє струми витоку на землю, мінімізуючи ризик ураження. Одночасне роз'єднання полюса N підвищує безпеку використання.

Переваги та вигоди

• Універсальний захист: Захист від перевантаження, короткого замикання та ураження електричним струмом в одному пристрої.
• Компактні розміри: Ширина 2 модулі дозволяє заощадити місце в розподільчому щиті.
• Характеристика C: Ідеально підходить для ланцюгів з приладами, що генерують високі пускові струми – насоси, двигуни, кондиціонери.
• Висока здатність відключення: Номінальна здатність відключення до 10kA забезпечує ефективне відключення ланцюга у разі виникнення короткого замикання.
• Безпека: Диференціальний вимикач з чутливістю A захищає від небезпечних струмів витоку на землю.
• Універсальність: Можливість підключення одножильних та багатожильних провідників з перерізом 1…25 mm².
• Довговічність: Виготовлений з високоякісних матеріалів, стійкий до умов навколишнього середовища (температура роботи: -25…40°C).

Конструкція та параметри

Вимикач розроблений відповідно до норм EN 61009-1 та характеризується класом обмеження енергії 3 та категорією перенапруги 3. Його глибина вбудовування становить 70 мм, а ступінь захисту IP20 забезпечує захист від дотику пальцем та твердих тіл більших за 12,5 мм. Номінальна імпульсна напруга витримування Uimp становить 4kV, що гарантує стійкість до транзієнтних перенапруг. Пристрій не має механічного блокування, що полегшує його обслуговування під час консервації та ремонту.
