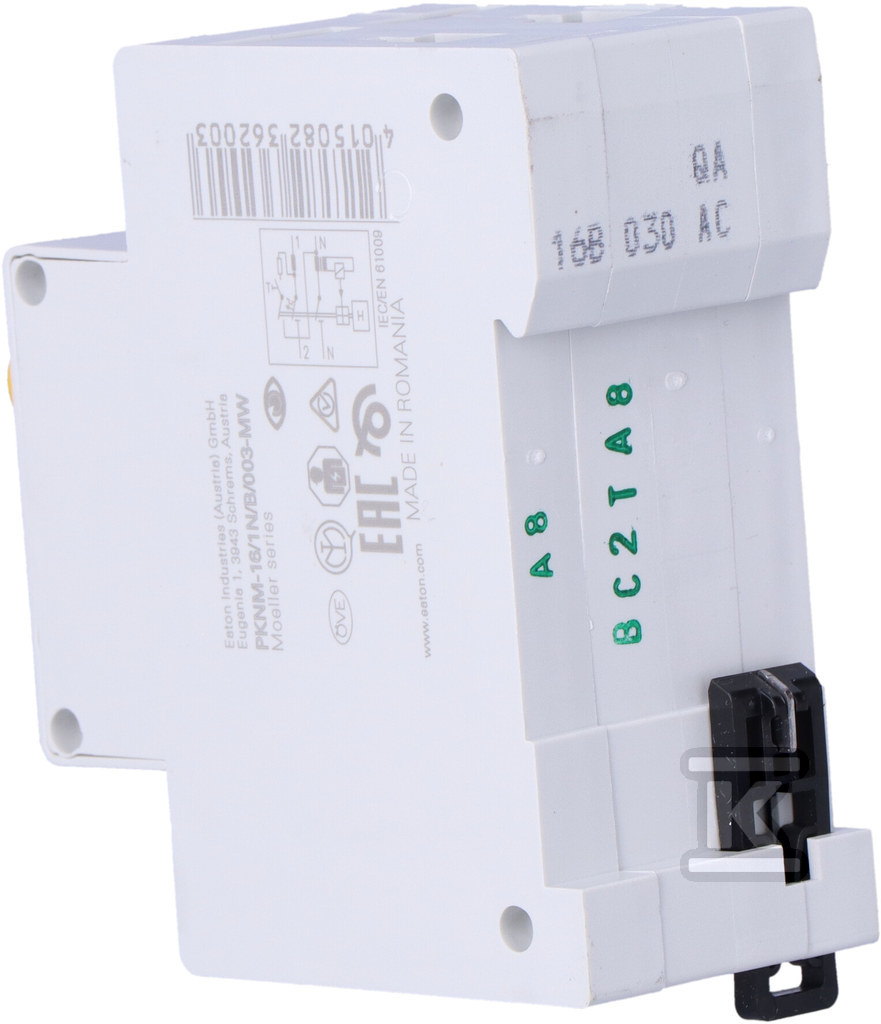

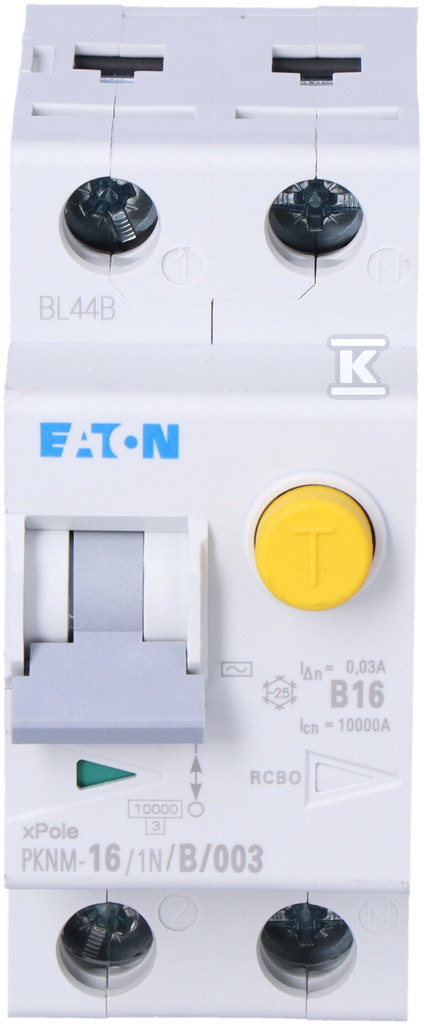

Вимикач надструму з диференціальним модулем 1+N-полюсний PKNM-16/1N/B/003-MW 236200

Диференційний автоматичний вимикач із захистом від перевантаження по струму – комплексна безпека інсталяції

Цей вимикач поєднує в собі функції автоматичного вимикача (MCB) та диференційного вимикача (RCD), забезпечуючи комплексний захист електричних ланцюгів від перевантаження, короткого замикання та струмів витоку. Це ідеальне рішення для інсталяцій, які потребують високого рівня безпеки, як у житлових, комерційних, так і в промислових будівлях. Також підійде для інсталяцій фотоелектричних систем.

Характеристики та застосування

Вимикач PKNM-16/1N/B/003-MW серії xPole Moeller від Eaton характеризується номінальним струмом 16A та має характеристику вимкнення типу B. Це означає, що він швидко реагує на короткі замикання та перевантаження, але водночас стійкий до короткочасних стрибків струму, які можуть виникати під час запуску пристроїв з двигуном. Номінальний диференційний струм становить 0.03A при чутливості AC, що забезпечує ефективний захист від ураження електричним струмом. Конструкція 1+N полюсів з одночасним відключенням полюса N підвищує безпеку та функціональність пристрою.

Переваги та вигоди

• Подвійний захист: Поєднання функцій MCB та RCD в одному пристрої зменшує кількість необхідних компонентів у розподільчому щиті, заощаджуючи місце та спрощуючи інсталяцію.
• Швидка реакція: Характеристика B забезпечує швидку реакцію на перевантаження та короткі замикання, мінімізуючи ризик пошкодження інсталяції та обладнання.
• Висока чутливість: Чутливість AC до струмів витоку гарантує ефективний захист від ураження електричним струмом.
• Універсальність: Підходить для різних типів електричних інсталяцій – від домашніх до промислових, а також для застосувань у фотовольтаїці.
• Безпека: Номінальна здатність вимкнення короткого замикання (Icn) становить 10 kA, що забезпечує ефективне відключення ланцюга у разі виникнення короткого замикання.
• Монтаж на DIN-рейку: Уможливлює легкий та швидкий монтаж у стандартних розподільчих щитах.
• Широкий діапазон робочих температур: Можливість роботи в діапазоні температур від -25°C до 40°C забезпечує надійність в різних умовах навколишнього середовища.
• Переріз провідників: Підтримка одножильних та багатожильних провідників з перерізом від 1 mm² до 25 mm² дає гнучкість при виборі провідників, що підводяться.

Додаткова інформація: Вимикач має ступінь захисту IP20, що означає захист від дотику пальцем та твердими тілами більшими ніж 12,5 мм. Клас обмеження енергії – 3, а категорія перенапруги – III – параметри, важливі при проектуванні безпечних електричних інсталяцій. Номінальна імпульсна витримувана напруга Uimp становить 4 kV, що свідчить про високу стійкість до перехідних перенапруг.
