Кутник зміцнений CWCR100H50/4,4MC 881544

Міцна конструкція для монтажу фотоелектричних панелей

Цей посилений кутник, позначений номером за каталогом 881544, є ключовим елементом системи кріплення фотоелектричних панелей. Виготовлений зі сталі S350GD з покриттям Magnelis®, MagiZinc® або PosMAC, він забезпечує не тільки міцність і стійкість до корозії, але й довготривалу надійність у складних атмосферних умовах. Профіль призначений для безпосередньої підтримки панелей та монтажу кріплень.

Функціональність та економія часу

Конструкція кутника була продумана з точки зору максимальної функціональності та спрощення монтажу. Подовжена та загущена перфорація дозволяє адаптувати його до панелей різних розмірів без необхідності додаткового свердління – це економія часу та витрат для монтажника. Розширена перфорація дозволяє використовувати швидкомонтовані ромбові гайки, що додатково прискорює процес встановлення. Крім того, одна зі стінок зігнута під тупим кутом, що дозволяє отримати оптимальний кут нахилу панелей (25°) без необхідності використання додаткових елементів. Можливість виготовлення профілів під кутом 20° дає гнучкість у адаптації до специфічних вимог проекту.

Матеріали та параметри

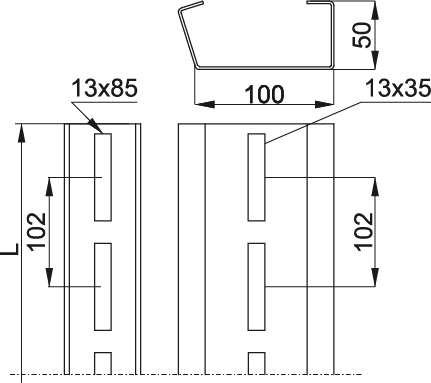

Кутник виготовлений зі сталі, що гарантує високу механічну міцність. Товщина листа становить 2,0 мм, забезпечуючи відповідну жорсткість конструкції. Покриття Magnelis®, MagiZinc® або PosMAC забезпечує відмінний захист від корозії, навіть в агресивному середовищі. Вага нетто одного кутника становить 13,38 кг, а його розміри – 100 мм (ширина) x 50 мм (висота) x 4400 мм (довжина). Слід пам'ятати, що замовлення на сонячні електростанції потужністю ≥0,5 МВт доставляються в збірних упаковках.

Для монтажників важливо використовувати гвинти SGKFM10x20PV разом з гайками PW10F під час монтажу кутника – це забезпечить правильне та безпечне з'єднання конструктивних елементів.
