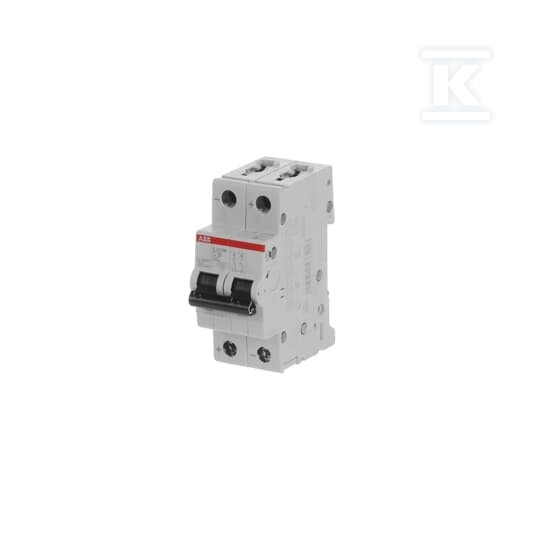

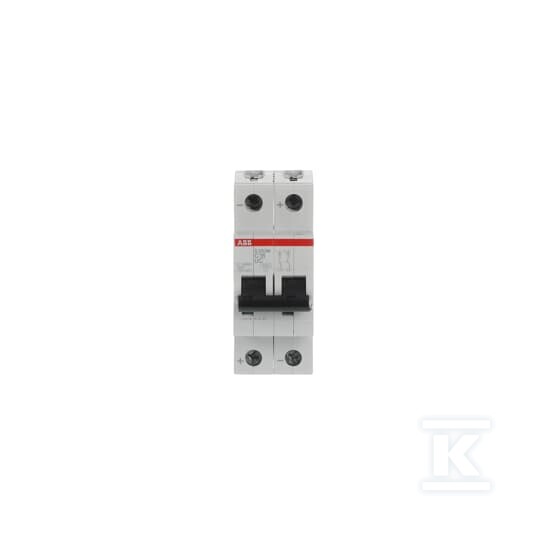

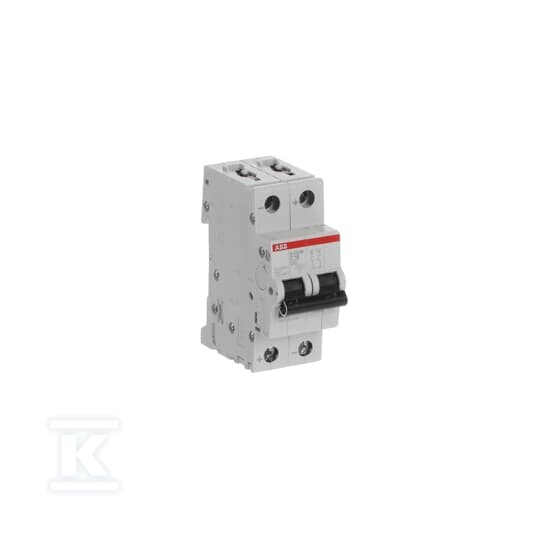

Автоматичний вимикач, 2P, характеристика C, 16A, 10kA, AC/DC | S202M-C16UC 2CDS272061R0164

Універсальний захист електричних ланцюгів

Цей двополюсний автоматичний вимикач з характеристикою C є надійним рішенням для захисту електричних установок від перевантажень і коротких замикань. Призначений для роботи в ланцюгах AC і DC, він чудово підходить як для комерційних, так і для промислових застосувань. Його універсальність оцінять як монтажники, так і кінцеві користувачі.

Будова та застосування

Вимикач S202M-C16UC належить до серії S200MUC компанії ABB – система pro M compact. Забезпечує ефективний захист проводів та електричних пристроїв, реагуючи на збільшення струму, спричинене перевантаженням або коротким замиканням. Характеристика C означає затримку часу теплового спрацювання, що особливо важливо для навантажень з високим пусковим струмом, таких як двигуни або трансформатори. Завдяки цьому вимикач не вимикається без потреби під час короткочасних стрибків струму, але водночас ефективно захищає від тривалого перевантаження. Монтаж здійснюється на DIN-рейку, що полегшує та прискорює встановлення.

Ключові особливості та переваги

• Висока здатність відключення короткого замикання: 10 кА при 230V та 15 кА при 400V – гарантія безпеки у разі виникнення короткого замикання.
• Універсальність напруги: Робота в ланцюгах AC/DC збільшує сферу застосування.
• Характеристика C: Оптимальний захист для пристроїв з високим пусковим струмом, що мінімізує ризик помилкових вимкнень.
• Компактні розміри: Ширина 2 модулів дозволяє економно використовувати простір у розподільчому щиті.
• Широкий діапазон перерізів провідників: Можливість підключення провідників з перерізом від 0.75 mm² до 35 mm² (одножильних) або 0.75 mm² до 25 mm² (багатожильних) забезпечує гнучкість встановлення.
• Ступінь захисту IP20: Захист від дотику пальцем та твердими тілами більшими за 12,5 мм – базовий захист у внутрішніх умовах.
• Відповідність нормам: Відповідає вимогам норм EN 60898-1 та IEC/EN 60947-2, що підтверджує його безпеку та надійність.
• Низькі втрати потужності: Що становлять лише 4.02 Вт, дозволяють обмежити втрати енергії в електричній установці.

Експлуатаційні параметри

Вимикач працює при температурі навколишнього середовища від 0°C до 55°C та в діапазоні частот від 50 до 60 Гц, що робить його придатним для більшості стандартних застосувань. Категорія перенапруги III забезпечує стійкість до перешкод, що походять від енергомережі. Номінальна ізоляційна напруга Ui становить 484 В, а номінальна витримувана імпульсна напруга Uimp – 4 кВ – параметри, що гарантують безпечну роботу пристрою в різних умовах навколишнього середовища.
