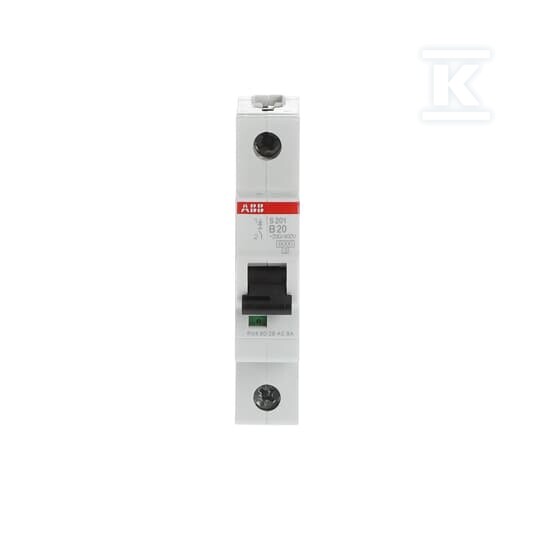

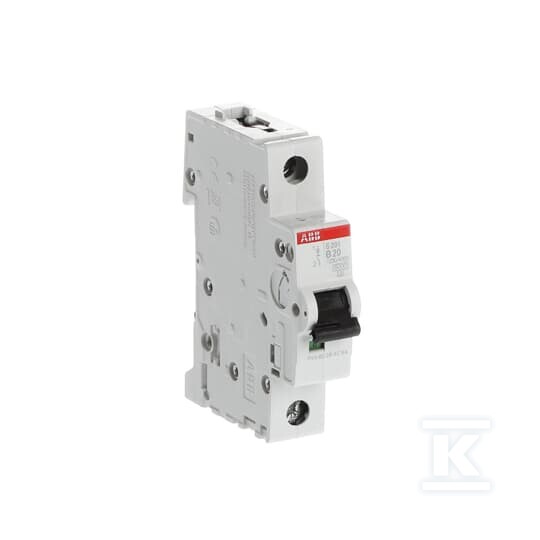

Автоматичний вимикач, 1P, характеристика B, 20A, 6kA, AC | S201-B20 2CDS251001R0205

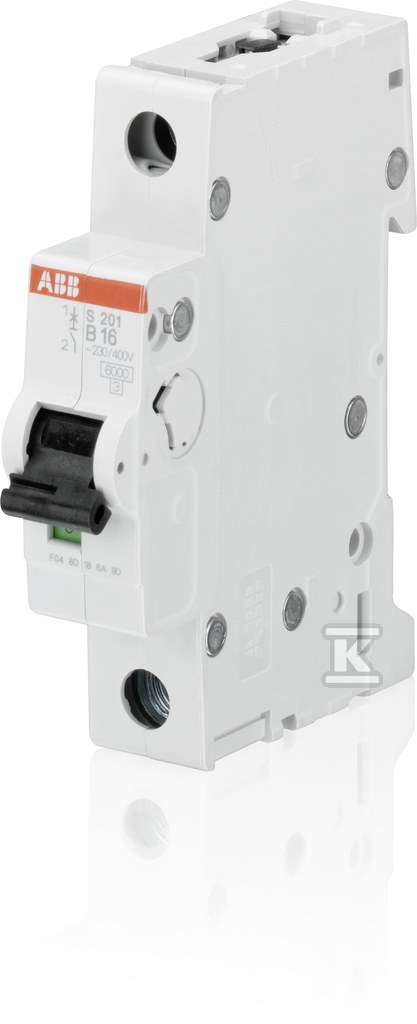

Надійна захист електричної установки – автоматичний вимикач ABB серії S201

Цей однополюсний автоматичний вимикач від ABB серії S201 є ключовим елементом захисту в будь-якій електричній установці. Забезпечує ефективний захист від перевантажень і коротких замикань, гарантуючи безпеку використання та довготривалу надійність. Характеристика B робить його ідеальним для ланцюгів з пристроями з великим пусковим струмом, такими як двигуни або трансформатори.

Вимикач з номінальним струмом 20A і здатністю відключення короткого замикання 6kA чудово підійде як для домашніх, так і для комерційних установок. Його компактні розміри (ширина 1 модуль) дозволяють легко монтувати на DIN-рейку в розподільчому щиті. Номінальна ізоляційна напруга Ui на рівні 440V забезпечує додаткову безпеку у випадку виникнення перенапруги.

Будова та застосування

Вимикач S201-B20 був розроблений з урахуванням простоти монтажу та інтуїтивно зрозумілого управління. Його міцна конструкція гарантує довговічність і стійкість до механічних пошкоджень. Переріз приєднаного одножильного проводу до 35mm² та багатожильного до 25mm² забезпечує сумісність з різними типами проводів. Широкий діапазон робочих температур (-25°C до +55°C) дозволяє його застосовувати в різних умовах навколишнього середовища.

Вимикач знаходить застосування в захисті освітлювальних ланцюгів, розеток та інших електричних пристроїв з помірним споживанням потужності. Завдяки характеристиці B, він добре справляється з короткочасними стрибками струму, що особливо важливо при підключенні пристроїв з індуктивними двигунами або трансформаторами. Здатність відключення короткого замикання на рівні 6kA (при 230V і 400V) та 10kA (відповідно до IEC 60947-2) гарантує ефективне відключення ланцюга у випадку виникнення короткого замикання.

Ключові характеристики та переваги

• Характеристика B: Забезпечує швидку реакцію на перевантаження та короткі замикання, водночас дозволяючи запускати пристрої з великим пусковим струмом без непотрібного спрацювання.
• Здатність відключення короткого замикання 6kA: Захищає установку від серйозних пошкоджень у випадку виникнення короткого замикання.
• Компактні розміри (1 модуль): Дозволяють економно використовувати простір у розподільчому щиті.
• Широкий діапазон робочих температур: Дозволяє використовувати вимикач у різних умовах навколишнього середовища.
• Відповідність нормам EN 60898 та IEC 60947-2: Гарантує безпеку та надійність роботи пристрою.
• Переріз проводів до 35mm²: Забезпечує гнучкість при виборі проводів, що підводять енергію.
• Ступінь захисту IP20: Захист від дотику пальцем та твердих тіл більших за 12,5 мм – стандарт для пристроїв, що монтуються всередині розподільчих щитів.
• Клас обмеження енергії 3: Забезпечує відповідний захист від наслідків електричної дуги під час відключення короткого замикання.
