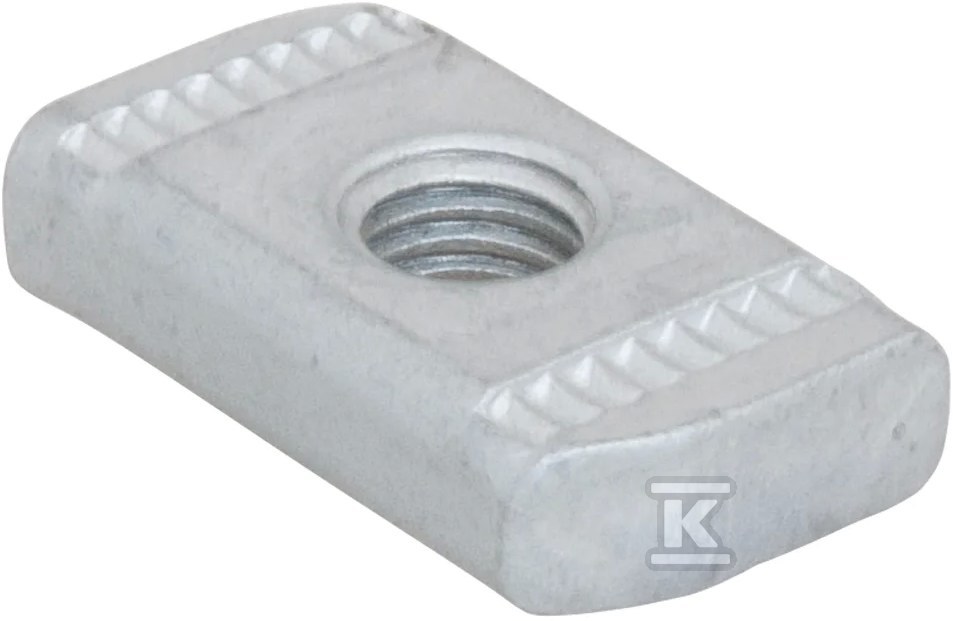

Зсувна гайка BUP без пружини/M10 BIS Strut 65188010

Застосування та сумісність

Зсувна гайка BUP M10 — це універсальний елемент системи Walraven BIS RapidStrut®, призначений для всіх типів профілів Strut. Вона дозволяє здійснювати прецизійний монтаж аксесуарів, таких як кутники, тримачі чи кронштейни, безпосередньо в профілі шини.

Завдяки попередньо зібраній конструкції з шайбою та пружиною POM зеленого кольору, вона забезпечує багаторазову регуляцію положення точки кріплення. Це рішення усуває необхідність постійного демонтажу — позицію можна легко скоригувати навіть після попереднього встановлення.

Конструкція та матеріали

Корпус гайки виготовлено із загартованої сталі (сталь 1.0332), що гарантує високу механічну міцність. Пружина, виготовлена з поліоксиметилену (POM), забезпечує надійне притискання до профілю шини.

Продукт є елементом системи Walraven BIS UltraProtect® 1000, яка забезпечує:

• Захист від корозії — стійкість мінімум 1000 годин у тесті в тумані з розчином солі (максимум 5% червоної іржі) відповідно до ISO 9227
• Універсальність застосування — підходить як для внутрішніх, так і для зовнішніх інсталяцій будівель

Несучі властивості та безпека

Гайка M10 досягає несучої здатності 5000N у напрямку, перпендикулярному до осі шини, та 1250N у паралельному напрямку. Момент затягування становить 15Nm, що забезпечує стабільне кріплення без ризику пошкодження різьби.

Елемент був протестований на пожежну безпеку відповідно до стандарту EN 1366-1, що підтверджує його надійність в аварійних умовах. Вказані параметри були отримані під час випробувань із шинами BIS RapidStrut® розміром 41×41×2,5mm.

Значення несучої здатності дозволяють безпечно кріпити типові інсталяційні елементи HVAC, електричні чи конструкційні компоненти в шинних системах Walraven.
