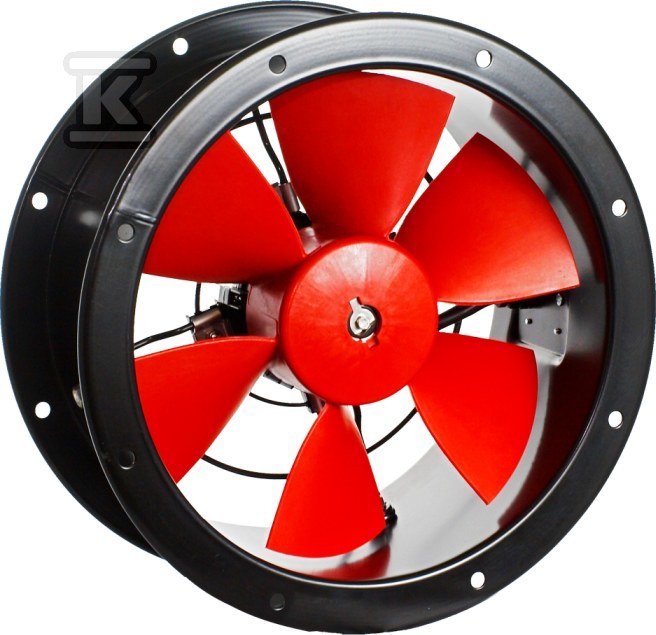

Вентилятор осьовий TCBB 6 630/LB каналний, робоче колесо з алюмінію 41520705

Застосування та робочий діапазон у вентиляційних системах

Канальний осьовий вентилятор діаметром 630 мм призначений для інтенсивного переміщення повітря у великих промислових та комерційних об'єктах. Його конструкція дозволяє монтувати пристрій безпосередньо в прямокутних або круглих трубах, що спрощує прокладання комунікацій у виробничих цехах, складах, паркінгах та торгових приміщеннях. Завдяки продуктивності, що перевищує 10 000 м³/год, пристрій ефективно забезпечує повітрообмін у просторах великого об'єму, таких як теплиці та тваринницькі об'єкти (наприклад, свинарники та курятники).

Пристрій характеризується універсальністю монтажу – його можна встановлювати як у горизонтальному, так і у вертикальному положенні, що надає монтажникам значну гнучкість при проєктуванні вентиляційних трас. Потік повітря спрямований від крильчатки до двигуна (версія HB), що є стандартом для більшості загальновентиляційних застосувань. Варто зазначити, що ця модель пристосована до роботи з середовищем з температурою від -40°C до +70°C, що робить її придатною не лише для холодної вентиляції, а й для відведення гарячого повітря з технологічних процесів.

Конструкція та стійкість до зовнішніх умов

Ключовим елементом, що забезпечує довговічність цього вентилятора, є корпус із сталевого листа. Захист від корозії реалізується шляхом двоетапного фарбування: спочатку наноситься ґрунтовий шар методом електрофорезу, а потім – поліестрова покриття. Таке рішення гарантує тривалий термін служби пристрою навіть у середовищах з підвищеною вологістю або пиловим забрудненням. Крильчатка з алюмінієвого листа піддається динамічному зважуванню відповідно до норми ISO 1940-1, що забезпечує тиху роботу та зменшує вібрації під час тривалої експлуатації.

Електричний двигун – це однофазний асинхронний агрегат, що живиться напругою 230 В 50 Гц. Він має ступінь захисту IP 65 та клас теплової ізоляції F, що означає високу стійкість до дії води та пилу, а також можливість роботи при підвищених температурах навколишнього середовища без ризику перегріву. Вбудована розподільна коробка розташована безпосередньо на корпусі вентилятора, що спрощує електричне підключення без необхідності використання додаткових зовнішніх розподільних щитів. Для регулювання потоку цей двигун можна керувати напругою (за винятком деяких моделей з іншими параметрами), що дозволяє адаптувати продуктивність до поточних потреб вентиляції об'єкта.

Продуктивність та експлуатаційні параметри

Цей вентилятор генерує максимальний повітряний потік на рівні приблизно 10 410 м³/год при статичному тиску до 87 Па. Така характеристика робить пристрій ідеальним для систем із середнім опором потоку. Робота відбувається при швидкості обертання крильчатки 920 об/хв, що відповідає споживанню потужності близько 514 Вт та силі струму 2,1 А. Рівень шуму, що генерується пристроєм, становить приблизно 60 дБ(А), що дозволяє використовувати його також у місцях, де потрібен відносний акустичний спокій.

Завдяки класу теплової ізоляції F та ступеню захисту IP 65, двигун надійно працює у широкому діапазоні температур навколишнього середовища – від -40°C до +70°C. Напруга живлення становить 230 В при частоті 50 Гц. Монтаж пристрою вимагає лише стандартного кріплення до вентиляційного каналу за допомогою кронштейнів, що підходять для труби діаметром Ø630 мм, що забезпечує герметичність з'єднання та стабільність роботи всієї вентиляційної системи.
