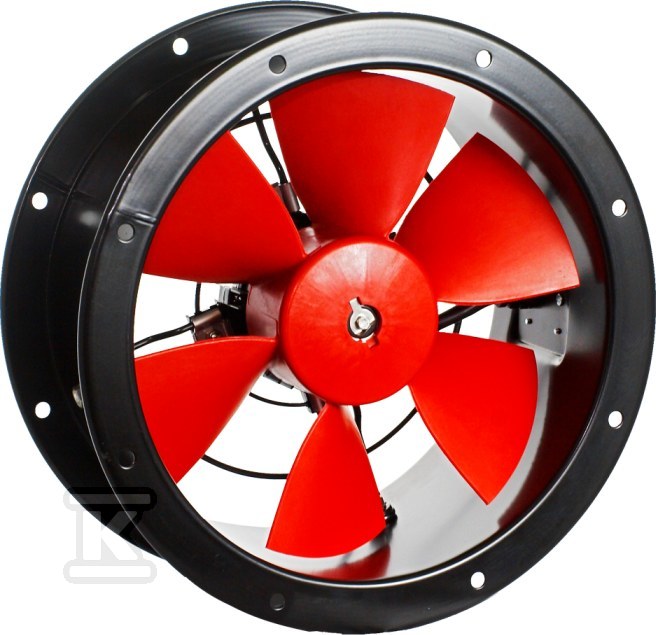

Вентилятор осьовий TCBB 6 400/HB каналний, робоче колесо з алюмінію 41520545

Застосування та робочий діапазон

Осесовий вентилятор TCBB 6 400/H призначений для каналізаційних систем, де ключовим є ефективний повітрообмін у великих просторах. Його конструкція дозволяє монтаж як у горизонтальних, так і у вертикальних системах, що значно спрощує інтеграцію з існуючими системами вентиляції у виробничих цехах, складах, майстернях чи паркінгах. Пристрій також підходить для об'єктів зі специфічними вимогами, таких як теплиці або тваринницькі приміщення (наприклад, свинарні та курятники), де необхідно підтримувати відповідний мікроклімат.

Завдяки використанню однофазного двигуна 230 В, ця модель не потребує підключення до трифазної мережі, що спрощує електричний монтаж на менших об'єктах або там, де доступ до живлення 400 В ускладнений. Вентилятор працює з продуктивністю до 2820 м³/год, генеруючи при цьому статичний тиск на рівні 27 Па. Такий параметр дозволяє ефективно переміщувати повітря через ділянки каналів діаметром 400 мм, навіть за наявності певного опору потоку.

Конструкція та стійкість до умов навколишнього середовища

Ключовим елементом, що забезпечує довговічність пристрою, є корпус, виготовлений зі сталі, захищеної від корозії методом катодного покриття (ґрунт + поліефірна фарба). Таке рішення захищає вентилятор від вологи та хімічних факторів, що присутні у промисловому середовищі. Крильчатка, виготовлена з алюмінієвого листа, піддається динамічному балансуванню відповідно до норми ISO 1940-1, що забезпечує тиху роботу та зменшення вібрацій під час тривалої експлуатації.

Електричний двигун має ступінь захисту IP 54, що означає стійкість до пилу та бризків води з будь-якого напрямку. Клас ізоляції F гарантує безпечну роботу навіть при підвищених температурах навколишнього середовища. Пристрій пристосований до подачі середовища з температурою від -40°C до +40°C. Варто зауважити, що у цій версії (позначення HB) потік повітря спрямований від двигуна до крильчатки – така конфігурація захищає обмотки двигуна від прямого контакту з гарячим або забрудненим повітрям, що подається через канал.

Монтаж та можливості регулювання

Монтаж вентилятора TCBB 6 400/H спрощений завдяки стандартно встановленій розподільній коробці безпосередньо на корпусі пристрою. З'єднувальні елементи виготовлені з нержавіючої сталі, що додатково підвищує стійкість конструкції до іржі у складних умовах. Вентилятор можна регулювати за напругою (за винятком деяких менших моделей), що дозволяє адаптувати продуктивність до поточних потреб вентиляції без необхідності заміни всього пристрою.

Продуктивність роботи пристрою безпосередньо випливає з його технічних параметрів: модель обслуговує канали діаметром 400 мм при швидкості обертання крильчатки близько 870 об/хв. За таких умов він досягає максимальної витрати 2820 м³/год при статичному тиску 27 Па, споживаючи при цьому потужність 118 Вт. Низький рівень шуму, що становить 48 дБ(A), та клас щільності двигуна IP 54 при однофазному живленні 230 В / 50 Гц роблять пристрій безпечним та акустично комфортним для користувачів експлуатаційних об'єктів. Завдяки цьому вентилятор є економічним рішенням там, де шум не повинен заважати роботі персоналу або перебуванню клієнтів.
