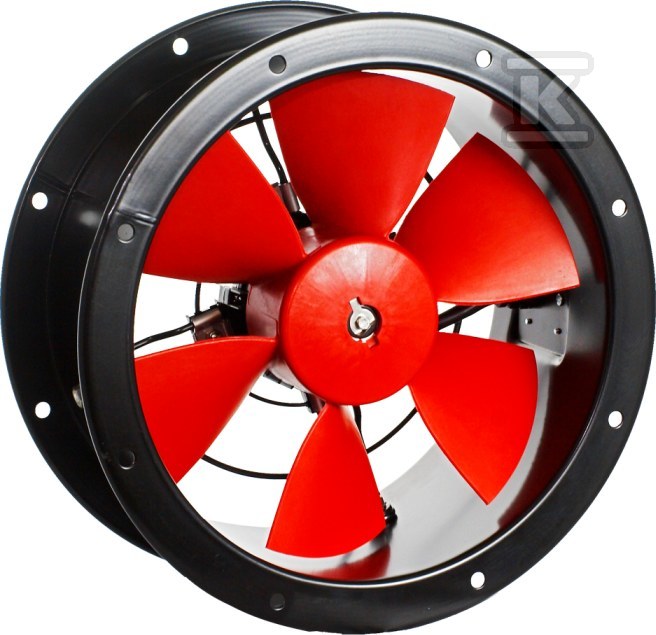

Вентилятор осьовий TCBB 4 630/LB каналний, робоче колесо з алюмінію 41520325

Застосування та характеристики роботи

Прилад з позначенням TCBB 4 630/LB — це осьовий канальний вентилятор, призначений для встановлення в системах загальної вентиляції. Його основним завданням є обмін повітрям у великих об'ємах, таких як виробничі цехи, склади, паркінги чи торгові приміщення. Завдяки конструкції, що дозволяє монтаж у горизонтальному або вертикальному положенні, прилад легко інтегрується в існуючі вентиляційні канали незалежно від їхньої конфігурації.

Цей вентилятор особливо ефективний у промислових та експлуатаційних середовищах, де потрібна надійна циркуляція повітря. Його можна використовувати в теплицях та тваринницьких приміщеннях (наприклад, свинарниках, курятниках), де постійний потік повітря є критично важливим для створення сприятливих умов середовища. Потік повітря спрямований від робочого колеса до двигуна (версія HB), що є стандартом для більшості загальновентиляційних застосувань.

Конструкція та стійкість до зовнішніх умов

Ключовим елементом конструкції є робоче колесо, виготовлене з алюмінієвого листа. Застосовано процес динамічного зважування відповідно до норми ISO 1940-1, що забезпечує тиху роботу приладу та зменшення вібрації під час тривалої експлуатації. Корпус виконаний зі сталі, яка пройшла багатоступеневий антикорозійний захист: катодне фарбування ґрунтовкою та нанесення поліестрового покриття. Такий захист дозволяє безпечну роботу навіть у приміщеннях з підвищеною вологістю або специфічними атмосферними умовами.

Електричний двигун — це однофазний асинхронний агрегат, що живиться від напруги 230 В 50 Гц. У випадку моделі з діаметром 630 мм (серія 4/630), ступінь захисту становить IP 65, а клас ізоляції — F. Це означає, що прилад стійкий до сильних струменів води та пилу і може працювати при температурі подаваного середовища від -40°C до +70°C. Такий широкий діапазон температур дозволяє встановлювати вентилятор не лише у стандартних цехах, а й у місцях, схильних до значних температурних коливань або короткочасного нагрівання повітря.

Можливості регулювання та монтажу

Прилад має з'єднувальну коробку, інтегровану безпосередньо в корпус, що спрощує електричний монтаж та економить місце у вентиляційному каналі. З'єднувальні елементи виготовлені з нержавіючої сталі, що додатково підвищує довговічність механічних з'єднань у складних умовах експлуатації.

Варто зазначити, що ця модель (TCBB/4-630) не підходить для напругового регулювання — це важлива інформація для монтажників, які планують керування швидкістю обертання за допомогою трансформаторів або регуляторів напруги. У випадку трифазних двигунів (в інших моделях серії) можливе частотне регулювання, але тут слід покладатися на постійну швидкість обертання або застосовувати інші методи керування потоком (наприклад, заслінки).

Дія цього вентилятора базується на швидкості обертання приблизно 880 об/хв, що при однофазному двигуні 230 В забезпечує максимальну продуктивність близько 10 410 м³/год. При такій продуктивності прилад розвиває статичний тиск, що досягає 60 Па, а рівень шуму не перевищує 70 дБ(A). Завдяки цьому вентилятор ефективно справляється з обміном повітря у великих просторах, пропонуючи при цьому високу механічну та хімічну стійкість корпусу та робочого колеса. Це рішення призначене для випадків, коли пріоритетом є надійність та простота монтажу в каналних системах з діаметром понад 630 мм.
